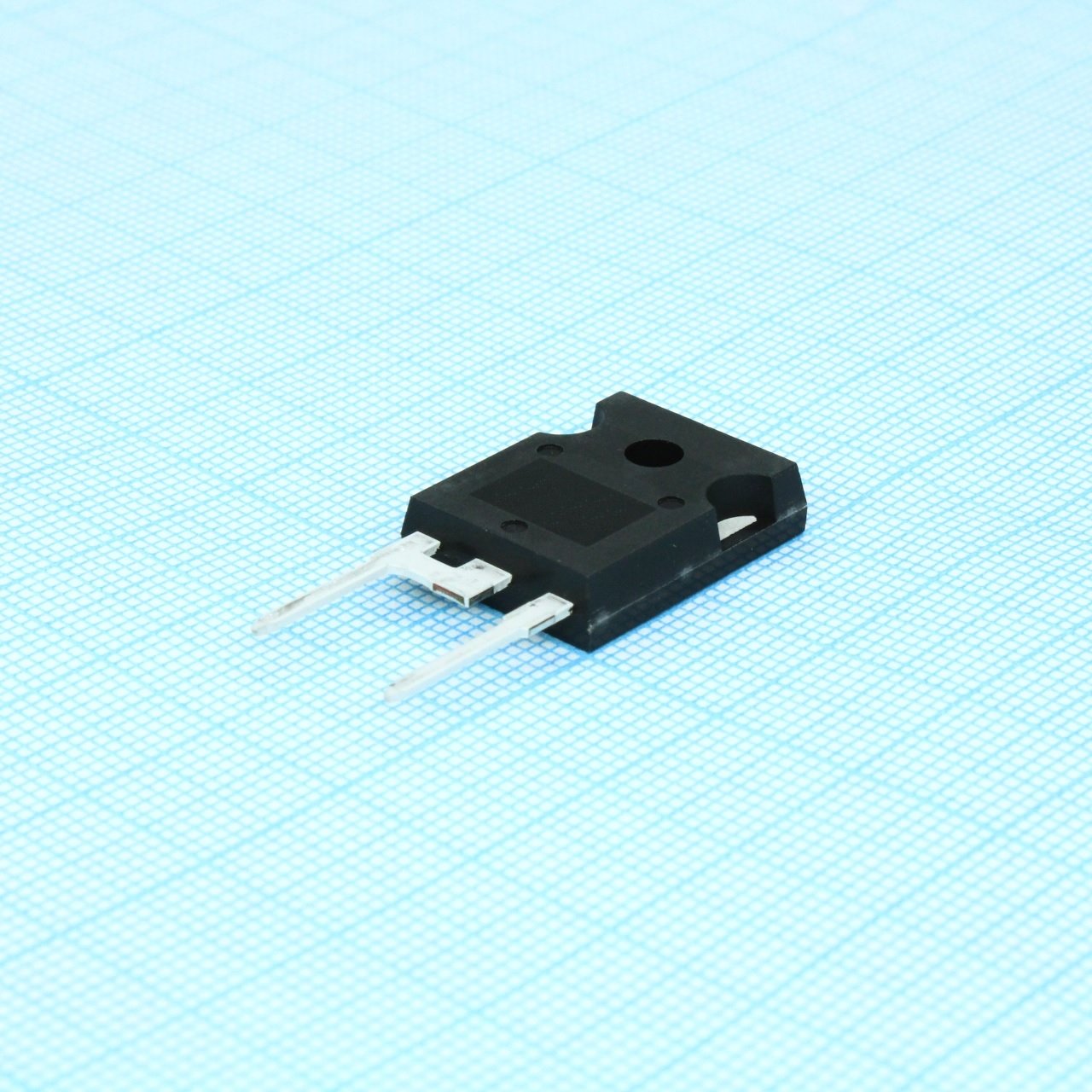

Диод VS-40EPS08-M3
У поставщика
У поставщиков
333 шт.
Норм. уп.: 5
Цены поставщиков
Склад 13
В наличии:328 шт
Срок поставки: до недели
Норм. уп.: 25
Минимальная партия: 4 шт
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 1 | 175,36 |
| от 13 | 164,09 |
| от 25 | 154,91 |
| от 75 | 148,06 |
| от 125 | 142,97 |
Склад 12
В наличии:5 шт
Срок поставки: до недели
Норм. уп.: 5
Минимальная партия: 50 шт
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 1 | 291,78 |
| от 5 | 291,78 |
Описание
Диод VS-40EPS08-M3 производства Vishay — это высоконадёжный выпрямительный диод, предназначенный для силовой электроники. Компонент отличается низким прямым падением напряжения и высокой устойчивостью к импульсным токам. Применяется в импульсных источниках питания, преобразователях и системах управления двигателями.
Технические характеристики
| Тип | high voltage input rectifier diode |
| Маркировка | 40EPS08 |
| Корпус | TO-247AC 2L |
| Тип монтажа | THT |
| Артикул | VS-40EPS08-M3 |
| Корпус | TO-247AC |
| Конфигурация | single diode |
| Тип упаковки | antistatic plastic tubes |
| Квалификация | JEDEC JESD47 |
| Quantity per tube | 25 |
| Weight approximate | 6g |
| Соответствие материала | halogen-free, RoHS-compliant, lead-free terminations |
| Voltage rating vrrm | 800V |
| Voltage rating vrsm | 900V |
| Minimum order quantity | 500 |
| Threshold voltage vfto | 0.74V |
| Mounting torque maximum | 12kgf·cm |
| Mounting torque minimum | 6kgf·cm |
| Тип упаковки | Tube (туба) |
| Maximum i2 sqrt t fusing | 11310A²√s |
| Диап. темп. хр. | -40°C to +150°C |
| Forward slope resistance rt | 7.16mΩ |
| Диап. раб. темп. | -40°C to +150°C |
| Описание (англ.) | Diode 800V 40A 2-Pin(2+Tab) TO-247AC Modified T/R |
| Average forward current if av | 40A |
| Forward voltage drop vf at 20a 25c | 1.0V |
| Forward voltage drop vf at 40a 25c | 1.1V |
| Maximum i2t fusing 10ms rated vrrp | 800A²s |
| Reverse leakage current irm ta 25c | 0.1mA |
| Maximum junction temperature tj max | 150°C |
| Reverse leakage current irm ta 150c | 1.0mA |
| Maximum i2t fusing 10ms no reapplied | 1131A²s |
| Тепловое сопротивление переход-среда | 40°C/W |
| Thermal resistance junction to case rthjc dc | 0.6K/W |
| Non repetitive surge current ifsm 10ms rated vrrp | 400A |
| Thermal resistance case to heatsink rthcs typical | 0.2K/W |
| Non repetitive surge current ifsm 10ms no reapplied | 475A |
