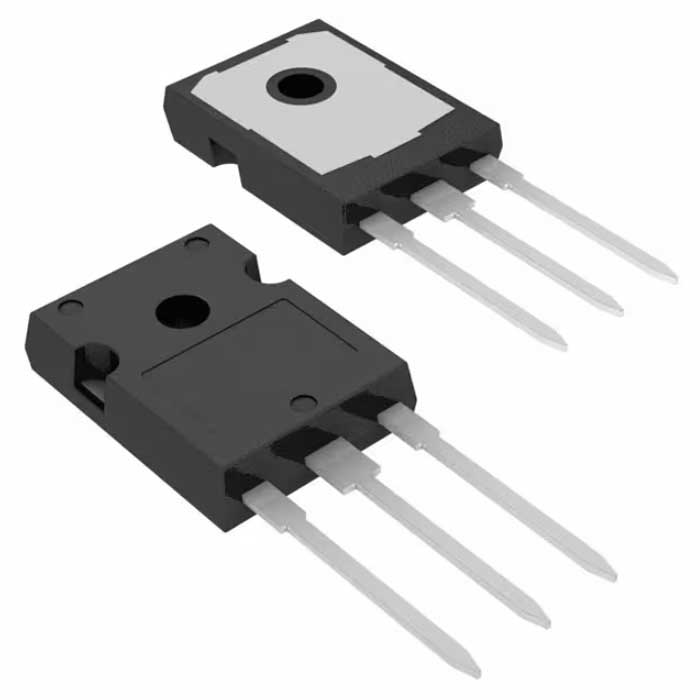

Диод VS-40EPF12-M3
У поставщика
У поставщиков
2 092 шт.
Норм. уп.: 3
Цены поставщиков
Склад 13
В наличии:1 680 шт
Срок поставки: до недели
Норм. уп.: 25
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 1 | 406,93 |
| от 25 | 388,10 |
| от 50 | 375,51 |
| от 100 | 364,44 |
| от 175 | 356,95 |
Склад 15
В наличии:408 шт
Срок поставки: до 10 дн.
Норм. уп.: 3
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 3 | 307,77 |
Склад 12
В наличии:4 шт
Срок поставки: до недели
Норм. уп.: 20
Минимальная партия: 200 шт
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 1 | 248,40 |
| от 20 | 232,88 |
| от 200 | 231,07 |
Описание
Диод VS-40EPF12-M3 от Vishay выполнен в корпусе TO-247AC для поверхностного монтажа. Рабочий диапазон температур — от -40 до +150 °С, поставляется в упаковке по 25 штук. Подходит для применения в импульсных источниках питания и силовой электронике.
Технические характеристики
| Тип | Fast soft recovery rectifier diode |
| Вес | 6g (0.21 oz) |
| В упаковке | TUBE, 25 шт. |
| Монтаж | Поверхностный |
| Корпус | TO-247AC (Modified) |
| Тип монтажа | THT |
| Корпус | TO-247AC |
| Рабочая температура | -40…+150 °С |
| Размеры | TO-247AC modified outline; see datasheet for detailed dimensions |
| Номинал I²t | 800 A²s (with rated V_RRM), 1131 A²s (no voltage reapplied) |
| Применение | Output rectification, freewheeling in inverters/choppers/converters, input rectification with EMI restrictions |
| Артикул | VS-40EPF12-M3 |
| Snap factor | 0.5 |
| Ном. напряжение | 1200V |
| I sqrt t rating | 11310 A²√s (t=0.1 to 10ms, no voltage reapplied) |
| Момент затяжки | 6 to 12 kg-cm (5 to 10 lbf-in) |
| Threshold voltage | 0.94V @ Tj=125°C |
| Падение напряжения | 1.25V @ 20A, Tj=25°C |
| Время обратного восстановления | 95ns (typical, 1A, -100A/µs) |
| Средний прямой ток | 40A (sinusoidal, Tc=105°C, 180° conduction) |
| Обратный ток утечки | 0.1mA @ Tj=25°C, 10mA @ Tj=150°C |
| Заряд обратного восстановления | 1.8µC (typical, 25°C, 10Apk, 25A/µs) |
| Forward slope resistance | 6.82mΩ |
| Max forward voltage drop | 1.4V @ 40A, Tj=25°C |
| Reverse recovery current | 6A (typical, 25A/µs, 10Apk) |
| Диап. темп. хр. | -40 to 150°C |
| Диапазон темп. перехода | -40 to 150°C |
| Неповторяющееся импульсное обратное напряжение | 1300V |
| Thermal resistance case to heatsink | 0.2 °C/W (smooth greased surface) |
| Тепл. сопр. переход-корпус | 0.6 °C/W (DC) |
| Термосопротивление переход-среда | 40 °C/W |
| Peak one cycle non repetitive surge current | 475A (no voltage reapplied), 400A (with rated V_RRM) |
