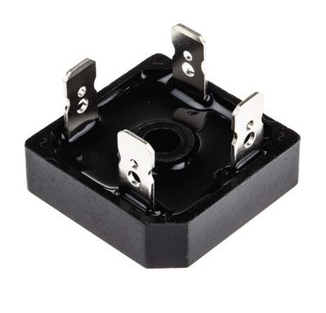

Диодный мост VS-36MB160A
У поставщика
У поставщиков
25 шт.
Норм. уп.: 2
Цены (собственный склад)
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 1 | 739,93 |
Цены поставщиков
Склад 2
В наличии:21 шт
Срок поставки: до 2 недель
Норм. уп.: 20
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 1 | 739,93 |
Склад 13
В наличии:3 шт
Срок поставки: до недели
Норм. уп.: 20
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 1 | 1 430,92 |
| от 2 | 1 362,60 |
| от 4 | 1 306,95 |
| от 8 | 1 265,63 |
| от 15 | 1 234,89 |
Склад 12
В наличии:1 шт
Срок поставки: до недели
Норм. уп.: 2
Минимальная партия: 20 шт
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 1 | 621,00 |
| от 2 | 550,62 |
| от 20 | 543,70 |
Описание
Диодный мост VS-36MB160A от Vishay — компактный выпрямитель для мощных цепей. Работает при обратном напряжении до 1600 В и пропускает ток до 35 А. Устанавливается в корпус типа D-34. Применяется в промышленных блоках питания и преобразователях частоты.
Технические характеристики
| Тип | диодный мост |
| Тип | Single Phase Bridge Rectifier |
| Серия | MB Series |
| Вес | 20g |
| Корпус | Encapsulated, electrically insulated case, center hole fixing, universal 3 way terminals (push-on, wrap around or solder) |
| Тип монтажа | THT |
| Сертификаты | UL E 62320 approved |
| I2t fusing | 1130 A²s @50Hz, 1030 A²s @60Hz (no voltage reapplied); 800 A²s @50Hz, 730 A²s @60Hz (100% V_RRM reapplied) |
| Тип устройства | Single Phase Bridge Rectifier |
| Артикул | VS-36MB160A |
| Применение | General purpose and instrumentation |
| Тип монтажа | Chassis mount (center hole fixing) |
| Тип клеммы | Nickel plated, solderable per MIL-STD-202, solder Sn/Pb (60/40), solder temperature 235-260°C, max 8-10 sec |
| Диапазон напряжений | 200 V to 1200 V |
| Ном. ток | 35 A |
| Серия продукта | 36MB |
| I2sqrt t fusing | 11.3 KA²√s |
| Момент затяжки | 2.0 Nm (bridge to heatsink, ±10%) |
| Обратный ток | 10 µA at 25°C, V_RRM |
| Voltage ratings | Примечание: Part number VS-36MB160A indicates voltage code 160, but datasheet only lists up to code 120; V_RRM for code 160 would be 1600V (not specified in this datasheet). All other ratings from 36MB series apply.; Voltage code 20: 200V V_RRM, 275V V_RSM; Voltage code 40: 400V V_RRM, 500V V_RSM; Voltage code 60: 600V V_RRM, 725V V_RSM; Voltage code 80: 800V V_RRM, 900V V_RSM; Voltage code 100: 1000V V_RRM, 1100V V_RSM; Voltage code 120: 1200V V_RRM, 1300V V_RSM |
| I2 sqrt t fusing | 11.3 kA²√s (for 0.1 ≤ tx ≤ 10ms, V_RRM=0) |
| Напр. изоляции | 2700 V RMS |
| Peak surge current | 500 A @ 60 Hz |
| Температура пайки | 235-260°C max, 8-10 s |
| Падение напряжения | 1.14 V at 55 A, 25°C |
| Slope resistance low | 5.8 mΩ at Tj max |
| Изол. напр. RMS | 2700V at f=50Hz, t=1s |
| Slope resistance high | 4.5 mΩ at Tj max |
| Threshold voltage low | 0.79V at Tj max (16.7%*π*I_F(AV) < I_F < π*I_F(AV)) |
| Threshold voltage high | 0.96V at Tj max (I_F > π*I_F(AV)) |
| Forward voltage drop max | 1.14V at Tj=25°C, I_FM=55A pk, tp=400µs |
| Диап. темп. хр. | -55 to 150°C |
| Диапазон темп. перехода | -55 to 150°C |
| Reverse leakage current max | 10 µA at Tj=25°C per diode at V_RRM |
| Current rating dc output average | 35A at Tc=60°C (resistive/inductive load) |
| Non repetitive surge current peak | 475A @50Hz, 500A @60Hz (no voltage reapplied); 400A @50Hz, 420A @60Hz (100% V_RRM reapplied) |
| Case temperature for rated current | 60 °C |
| Thermal resistance case to heatsink | 0.2 K/W (mounting surface smooth, flat and greased) |
| Тепл. сопр. переход-корпус | 1.2 K/W (per bridge) |
| Max dc output current capacitive load | 28 A |
| Current rating dc output capacitive load | 28A at Tc=60°C |
| Max dc output current resistive inductive load | 35 A |
