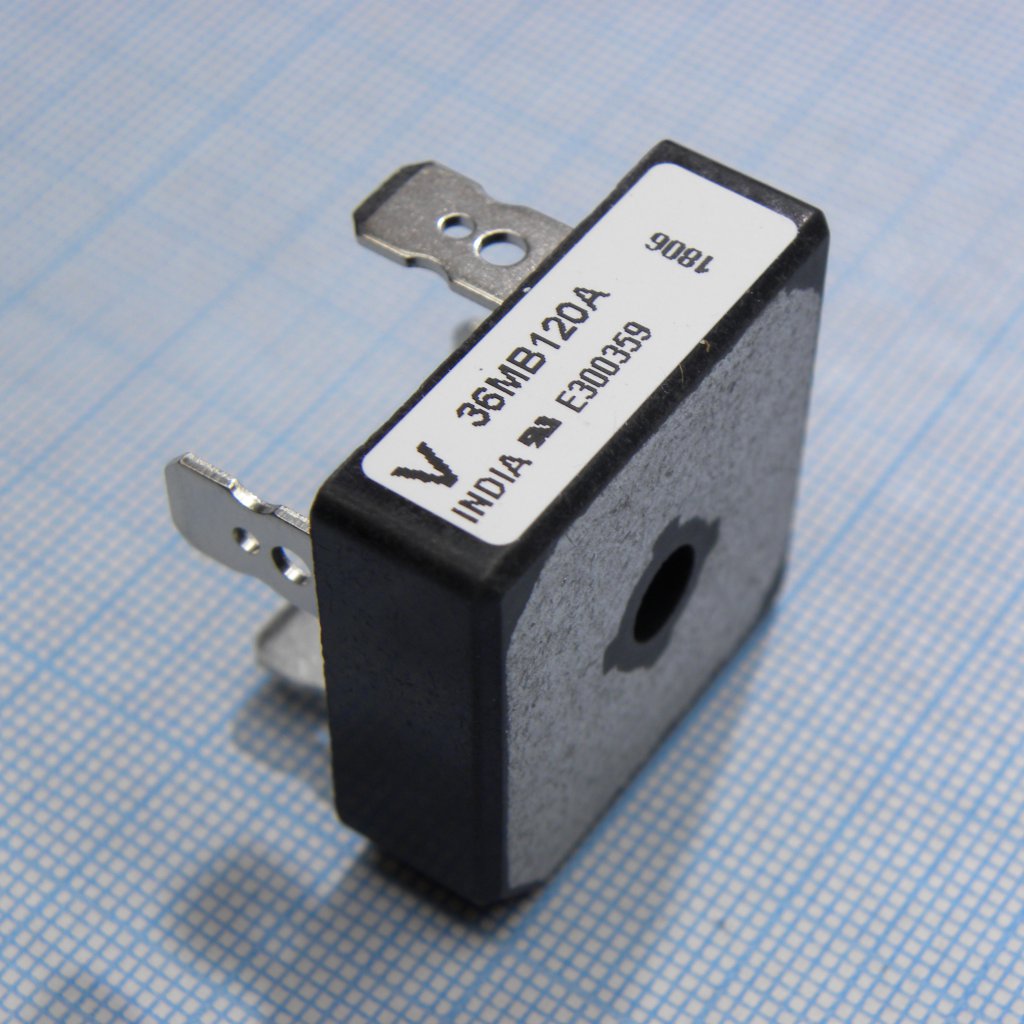

Диодный мост VS-36MB120A
У поставщика
У поставщиков
201 шт.
Норм. уп.: 10
Цены поставщиков
Склад 12
В наличии:180 шт
Срок поставки: до недели
Норм. уп.: 10
Минимальная партия: 100 шт
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 1 | 848,70 |
| от 10 | 747,58 |
Склад 13
В наличии:21 шт
Срок поставки: до недели
Норм. уп.: 20
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 1 | 1 074,11 |
| от 3 | 1 020,91 |
| от 5 | 977,57 |
| от 10 | 945,39 |
| от 20 | 921,45 |
Описание
Диодный мост VS-36MB120A от Vishay — надёжный выпрямитель для трёхфазных цепей. Компонент рассчитан на ток до 35 А и обратное напряжение 1200 В, выполнен в корпусе D-34. Подходит для мощных блоков питания, преобразователей частоты и промышленной автоматики.
Технические характеристики
| Тип | диодный мост |
| Тип | Single Phase Bridge Rectifier |
| Вес | 20g |
| Корпус | Encapsulated, electrically insulated case |
| Сертификаты | UL E302990 |
| Размеры | See outline (approximate 28.5mm x 28.5mm typical) |
| Артикул | VS-36MB120A |
| Конфигурация | Single phase bridge |
| Тип монтажа | THT |
| Тип клеммы | Faston (6.3mm), 3-way (push-on, wrap around, solder) |
| Соотв. RoHS | Да |
| I2t fusing 50hz | 1130A²s |
| I2t fusing 60hz | 1030A²s |
| Момент затяжки | 2.0 Nm |
| Lead free solder | Sn/Ag/Cu (SAC305), solder temp 260-275°C |
| Напр. изоляции | 2700V RMS (base plate) |
| Center hole fixing | Да |
| Макс. обратный ток | 10µA at Tj=25°C, per diode at V_RRM |
| Voltage repetitive peak | 1200V |
| Forward voltage drop max | 1.14V at 55A, Tj=25°C |
| Диап. темп. хр. | -55 to 150°C |
| Диапазон темп. перехода | -55 to 150°C |
| Dc output current resistive | 35A |
| Voltage non repetitive peak | 1300V |
| Dc output current capacitive | 28A |
| Thermal resistance case heatsink | 0.2 K/W |
| Тепловое сопр. переход-корпус | 1.2 K/W |
| Surge current non repetitive 50hz | 475A |
| Surge current non repetitive 60hz | 500A |
