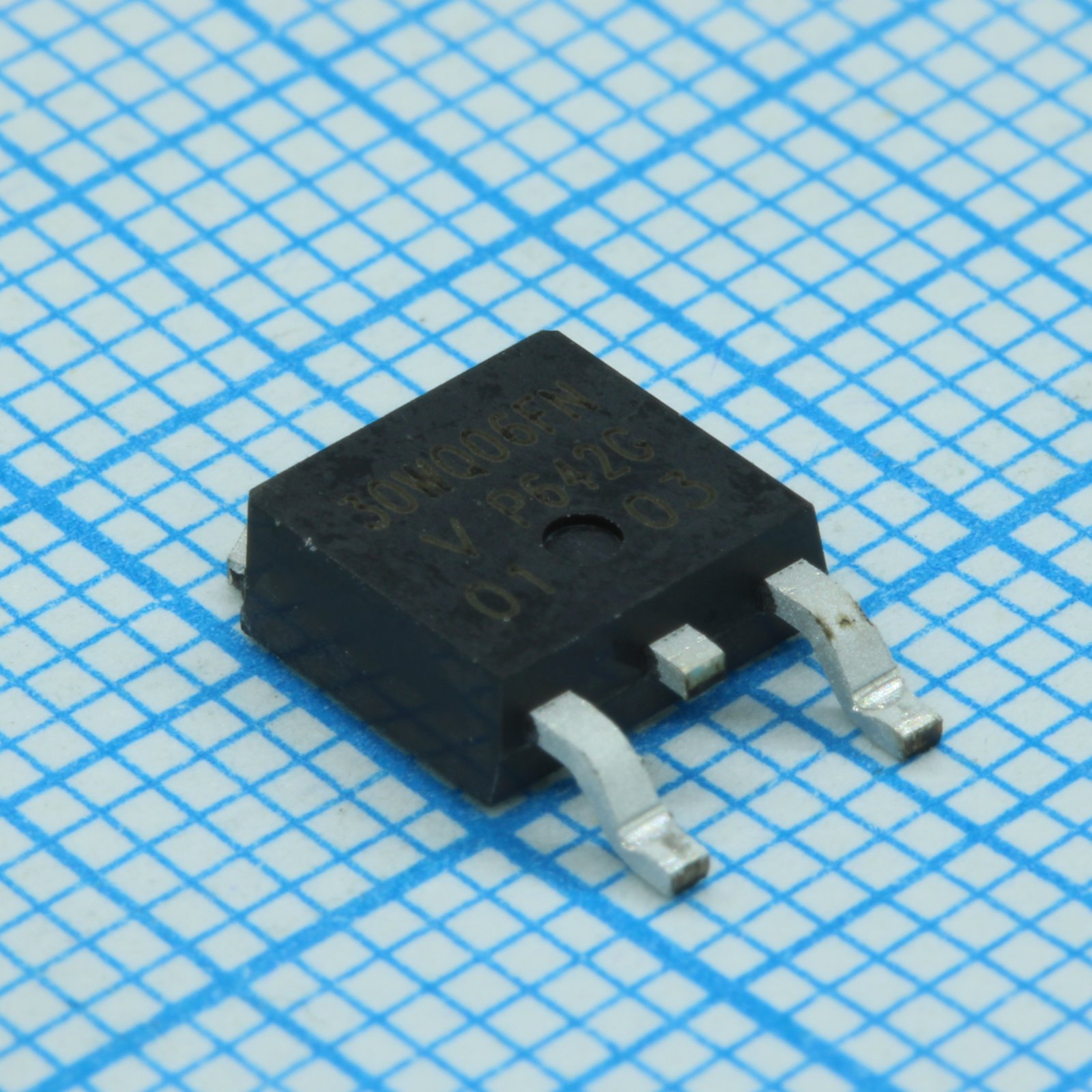

Диод Шоттки 60В 3.5А VS-30WQ06FNPBF
У поставщика
ПроизводительVishay
У поставщиков
57 шт.
Норм. уп.: 3000
Цены поставщиков
Склад 13
В наличии:57 шт
Срок поставки: до недели
Норм. уп.: 3000
Минимальная партия: 30 шт
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 1 | 24,08 |
| от 52 | 23,24 |
| от 103 | 22,11 |
| от 205 | 20,72 |
| от 410 | 19,41 |
Описание
Диод Шоттки VS-30WQ06FNPBF от Vishay рассчитан на напряжение до 60 В и прямой ток 3,5 А. Компонент выполнен в компактном корпусе D-PAK (TO-252AA) для поверхностного монтажа. Подходит для использования в импульсных источниках питания и цепях защиты от обратной полярности.
Технические характеристики
| Base | cathode |
| Контактов | 1,3 anode; 2,4 cathode |
| Вес | 0.3g |
| Маркировка | 30WQ06FN |
| Корпус | D-PAK (TO-252AA) |
| Тип монтажа | SMD |
| Уровень MSL | 1 |
| Тип диода | Schottky rectifier |
| Описание | High Performance Schottky Rectifier, 3.5 A |
| Артикул | VS-30WQ06FNPbF |
| Конфигурация | Single die |
| Threshold voltage | 0.38V |
| Max reverse voltage | 60V |
| Примечание | Шоттки 60В 3.5А |
| Max dc reverse voltage | 60V |
| Тип упаковки | Tube (туба) |
| Forward slope resistance | 34.31mΩ |
| Макс. темп. перехода | 150°C |
| Диап. темп. хр. | -40°C to +150°C |
| Typical series inductance | 5nH |
| Max voltage rate of change | 10000V/µs |
| Max average forward current | 3.5A |
| Max peak reflow temperature | 260°C |
| Repetitive avalanche current | 1A |
| Описание (англ.) | DIODE SCHOTTKY 60V 3.5A DPAK |
| Forward voltage drop at 3A 25C | 0.61V |
| Forward voltage drop at 6A 25C | 0.76V |
| Forward voltage drop at 3A 125C | 0.53V |
| Forward voltage drop at 6A 125C | 0.65V |
| Non repetitive avalanche energy | 6mJ |
| Max working peak reverse voltage | 60V |
| Max reverse leakage current at 25C | 2mA |
| Typical junction capacitance at 5V | 145pF |
| Max reverse leakage current at 125C | 30mA |
| Тепл. сопр. переход-корпус | 4.7°C/W |
| Max non repetitive peak surge current 5us | 490A |
| Max non repetitive peak surge current 10ms | 70A |
