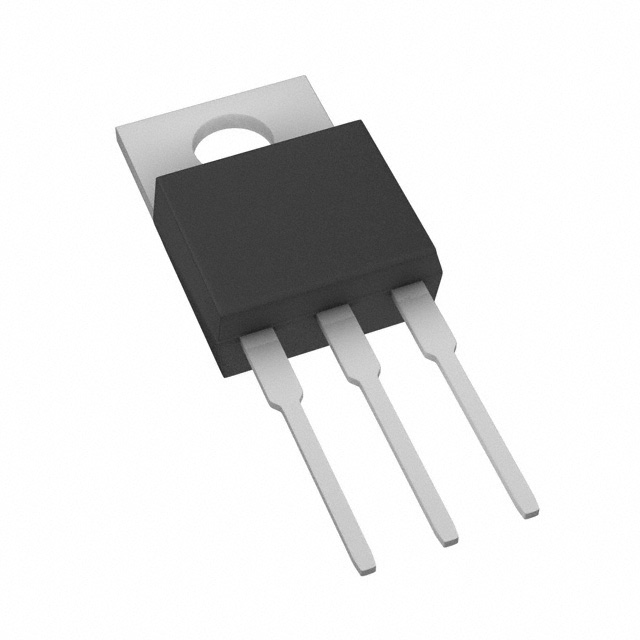

Диод Шоттки VS-30CTQ060-M3
У поставщика
У поставщиков
2 581 шт.
Норм. уп.: 10
Цены (собственный склад)
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 1 | 94,86 |
Цены поставщиков
Склад 2
В наличии:35 шт
Срок поставки: до 2 недель
Норм. уп.: 50
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 1 | 94,86 |
Склад 13
В наличии:1 340 шт
Срок поставки: до недели
Норм. уп.: 50
Минимальная партия: 8 шт
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 1 | 97,15 |
| от 37 | 90,98 |
| от 100 | 86,09 |
| от 150 | 81,79 |
| от 300 | 78,89 |
Склад 12
В наличии:860 шт
Срок поставки: до недели
Норм. уп.: 10
Минимальная партия: 400 шт
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 1 | 113,85 |
| от 10 | 75,04 |
| от 100 | 70,20 |
Склад 38
В наличии:346 шт.
Срок поставки: до 7 дн.
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 1 | 88,09 |
Описание
Диод Шоттки VS-30CTQ060-M3 от Vishay — это мощный выпрямительный компонент с барьером Шоттки. Он рассчитан на прямой ток 30 А и обратное напряжение 60 В, выпускается в корпусе TO-220. Подходит для импульсных блоков питания и преобразователей в промышленной автоматике.
Технические характеристики
| Тип | High Performance Schottky Rectifier |
| Вес | 2g (0.07oz) |
| Ток, А | 2 x 15A |
| Маркировка | 30CTQ060 |
| Корпус | TO-220AB |
| Напряжение, В | 60V |
| Тип монтажа | Выводной |
| Компонент | VS-30CTQ060-M3 |
| Max dv dt | 10000V/µs |
| Кол-во выводов | 3 |
| Артикул | VS-30CTQ060-M3 |
| Производитель | Vishay Semiconductors |
| Тип монтажа | THT |
| Weight approx | 2g |
| Тип компонента | Schottky Rectifier |
| Момент затяжки | minimum 6 kgf·cm (5 lbf·in), maximum 12 kgf·cm (10 lbf·in) |
| Темп. диапазон | -55 to +150°C |
| Threshold voltage | 0.39V |
| Соответствие материала | Halogen-free, RoHS-compliant, Pb-free |
| Макс. момент затяжки | 12 kgf·cm |
| Mounting torque min | 6 kgf·cm |
| Схема включения | common cathode |
| Max dc reverse voltage | 60V |
| Avalanche energy per leg | 13mJ |
| Forward slope resistance | 8.47mΩ |
| High frequency operation | Да |
| Макс. темп. перехода | 150°C |
| Макс. темп. перехода | 150°C |
| Threshold voltage v f to | 0.39V |
| Series inductance per leg | 8.0nH |
| Диап. темп. хр. | -55 to +150°C |
| Max voltage rate of change | 10000V/μs |
| Forward slope resistance r t | 8.47mΩ |
| Forward voltage drop per leg | 0.62V @15A/25°C, 0.82V @30A/25°C, 0.56V @15A/125°C, 0.71V @30A/125°C |
| Junction capacitance per leg | 720pF @VR=5V, 25°C, 100kHz-1MHz |
| Average forward current per leg | 15A |
| Reverse leakage current per leg | 0.80mA @25°C, 160mA @125°C, typical 45mA @125°C |
| Max working peak reverse voltage | 60V |
| Average forward current per device | 30A |
| Junction capacitance per leg at 5V | 720pF |
| Reverse leakage current max at 25C | 0.80mA |
| Forward voltage drop max at 15A 25C | 0.62V |
| Forward voltage drop max at 30A 25C | 0.82V |
| Max average forward current per leg | 15A at TC=105°C, 50% duty cycle rectangular waveform |
| Reverse leakage current max at 125C | 160mA |
| Thermal resistance case to heatsink | 0.50°C/W |
| Forward voltage drop max at 15A 125C | 0.56V |
| Forward voltage drop max at 30A 125C | 0.71V |
| Repetitive avalanche current per leg | 1.5A |
| Max average forward current per device | 30A at TC=105°C, 50% duty cycle rectangular waveform |
| Non repetitive avalanche energy per leg | 13mJ |
| Reverse leakage current typical at 125C | 45mA |
| Forward voltage drop typical at 15A 125C | 0.56V |
| Thermal resistance case to heatsink typical | 0.50°C/W |
| Thermal resistance junction to case per leg | 3.25°C/W |
| Non repetitive surge current per leg 5us sine | 1000A |
| Non repetitive surge current per leg 10ms sine | 260A |
| Thermal resistance junction to case per leg dc | 3.25°C/W |
| Thermal resistance junction to case per package | 1.63°C/W |
| Thermal resistance junction to case per package dc | 1.63°C/W |
| Max peak one cycle non repetitive surge current per leg | 1000A (5μs sine or 3μs rect pulse), 260A (10ms sine or 6ms rect pulse) |
| Максимальное постоянное обратное напряжение,В | 60 |
| Максимальный прямой (выпрямленный за полупериод) ток,А | 30 |
| Обратное напряжение, В | 60 |
| Прямой ток, А | 15 |
