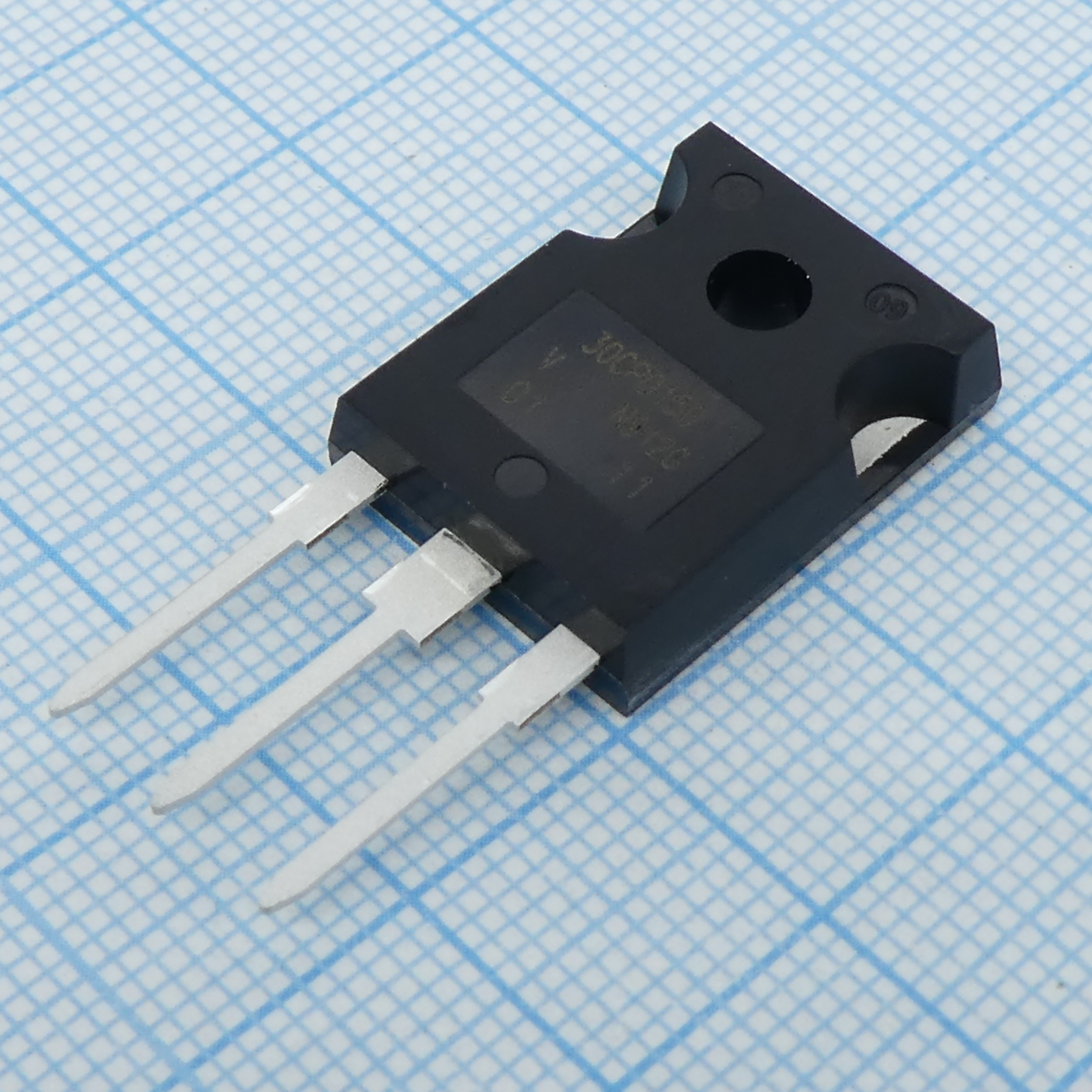

диод Шоттки VS-30CPQ150-N3
У поставщика
У поставщиков
2 408 шт.
Норм. уп.: 10
Цены поставщиков
Склад 12
В наличии:1 800 шт
Срок поставки: до недели
Норм. уп.: 10
Минимальная партия: 100 шт
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 1 | 113,85 |
| от 10 | 107,38 |
Склад 13
В наличии:608 шт
Срок поставки: до недели
Норм. уп.: 25
Минимальная партия: 6 шт
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 1 | 140,68 |
| от 10 | 138,58 |
| от 19 | 135,87 |
| от 50 | 132,12 |
| от 75 | 127,13 |
Описание
Диод Шоттки VS-30CPQ150-N3 от Vishay — это мощный выпрямитель с барьером Шоттки. Компонент рассчитан на прямой ток 30 А и обратное напряжение 150 В, выпускается в корпусе TO-247. Применяется в импульсных источниках питания и цепях защиты от обратной полярности.
Технические характеристики
| Тип | Диоды Шоттки |
| Тип | Schottky rectifier |
| Вес | 6g |
| Корпус | TO-247AC |
| Тип монтажа | THT |
| Артикул | VS-30CPQ150-N3 |
| Конфигурация | common cathode |
| Макс. момент затяжки | 12 kgf·cm |
| Mounting torque min | 6 kgf·cm |
| Series inductance per leg | 7.5nH |
| Диап. темп. хр. | -55°C to 175°C |
| Forward voltage at 15A 25C | 1.00V |
| Forward voltage at 30A 25C | 1.19V |
| Maximum dc reverse voltage | 150V |
| Forward voltage at 15A 125C | 0.78V |
| Forward voltage at 30A 125C | 0.93V |
| Макс. температура перехода | 175°C |
| Maximum voltage rate of change | 10000V/μs |
| Average forward current per leg | 15A |
| Average forward current per device | 30A |
| Junction capacitance per leg at 5V | 340pF |
| Maximum working peak reverse voltage | 150V |
| Repetitive avalanche current per leg | 0.50A |
| Reverse leakage current per leg at 25C | 0.1mA |
| Non repetitive avalanche energy per leg | 11.25mJ |
| Reverse leakage current per leg at 125C | 15mA |
| Thermal resistance case to heatsink typical | 0.24°C/W |
| Thermal resistance junction to case per leg | 2.20°C/W |
| Thermal resistance junction to case per package | 1.10°C/W |
| Peak one cycle non repetitive surge current per leg 5us | 1000A |
| Peak one cycle non repetitive surge current per leg 10ms | 340A |
