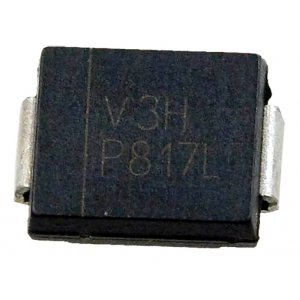

VS-30BQ060-M3/9AT
У поставщика
ПроизводительVishay
КатегорияДиоды Шоттки
У поставщиков
18 294 шт.
Норм. уп.: 100
Цены поставщиков
Склад 13
В наличии:11 090 шт
Срок поставки: до недели
Норм. уп.: 3500
Минимальная партия: 36 шт
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 1 | 20,13 |
| от 300 | 18,39 |
| от 599 | 17,22 |
| от 1 197 | 16,19 |
| от 2 393 | 15,51 |
Склад 15
В наличии:7 000 шт
Срок поставки: до 10 дн.
Норм. уп.: 100
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 100 | 15,59 |
Склад 12
В наличии:190 шт
Срок поставки: до недели
Норм. уп.: 150
Минимальная партия: 1500 шт
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 1 | 12,42 |
| от 150 | 12,06 |
Склад 39
В наличии:14 шт.
Срок поставки: до недели
Норм. уп.: 3500
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 1 | 18,54 |
| от 196 | 16,29 |
| от 329 | 15,02 |
| от 550 | 14,01 |
| от 917 | 13,30 |
Описание
Выпрямительный диод Шоттки VS-30BQ060-M3/9AT производства Vishay. Компонент рассчитан на средние токи и отличается низким прямым падением напряжения, что обеспечивает высокую эффективность. Применяется в цепях вторичного выпрямления импульсных источников питания, защите от обратной полярности и в DC/DC-преобразователях.
Технические характеристики
| Тип | Schottky rectifier |
| Вес | 0.24g |
| Тип | Диод Шоттки |
| Корпус | SMC (DO-214AB) |
| Тип монтажа | SMD |
| Уровень MSL | 1 |
| Cathode band | Да |
| Корпус | SMC |
| Монтаж | SMD |
| Maximum dv dt | 10000V/µs |
| Marking device | 3H |
| Ном. напряжение | 60V |
| Высота | 0.103 in (2.62 mm) |
| Series inductance | 3.0nH |
| Прямой ток | 3 А |
| Dimensions lead span | 0.320 in (8.13 mm) ref |
| Ширина корпуса | 0.220 in (5.59 mm) |
| Длина корпуса | 0.280 in (7.11 mm) |
| Средний прямой ток | 3.0A |
| Peak reflow temperature | 260°C |
| Диап. темп. хр. | -55°C to +150°C |
| Junction capacitance at 5V | 180pF |
| Maximum dc reverse voltage | 60V |
| Макс. температура перехода | 150°C |
| Minimum junction temperature | -55°C |
| Repetitive avalanche current | 1.0A |
| Forward voltage drop at 3A 25C | 0.58V |
| Forward voltage drop at 6A 25C | 0.76V |
| Обр. ток утечки при 25°C | 0.5mA |
| Forward voltage drop at 3A 125C | 0.52V |
| Forward voltage drop at 6A 125C | 0.66V |
| Non repetitive avalanche energy | 5.0mJ |
| Reverse leakage current at 125C | 20mA |
| Прямое напряжение | 0.62 В |
| Peak forward surge current 5us sine | 1200A |
| Тепловое сопротивление переход-вывод | 12°C/W |
| Peak forward surge current 10ms sine | 130A |
| Обратное напряжение | 60 В |
| Термосопротивление переход-среда | 46°C/W |
