Диодный мост трехфазный 25А 1600В
У поставщика
ПроизводительVishay
У поставщиков
20 шт.
Норм. уп.: 4
Цены поставщиков
Склад 12
В наличии:10 шт
Срок поставки: до недели
Норм. уп.: 4
Минимальная партия: 40 шт
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 1 | 2 173,50 |
| от 4 | 1 902,93 |
Склад 13
В наличии:10 шт
Срок поставки: до недели
Норм. уп.: 20
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 1 | 2 563,60 |
| от 2 | 2 448,52 |
| от 3 | 2 354,79 |
| от 5 | 2 285,20 |
| от 9 | 2 233,43 |
Описание

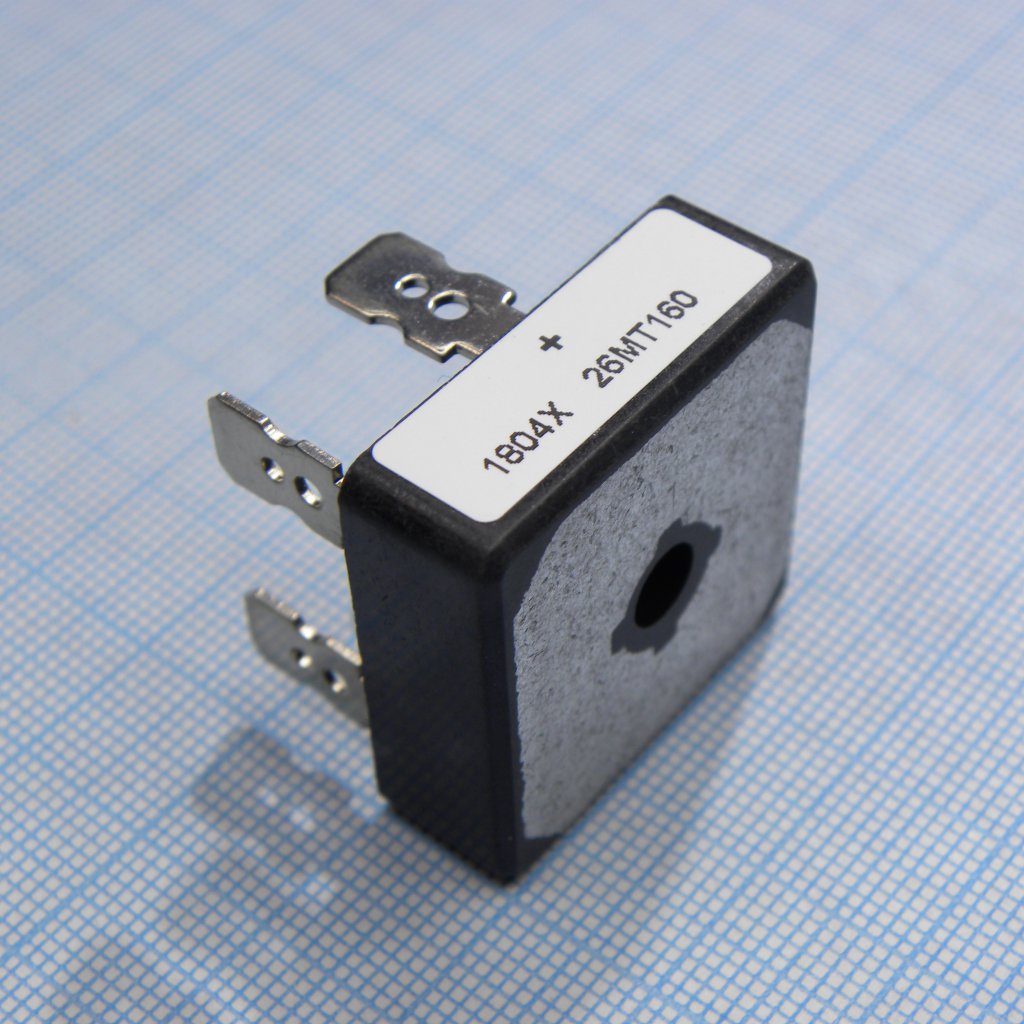

Трехфазный диодный мост VS-26MT160 от Vishay рассчитан на ток 25 А и обратное напряжение 1600 В. Компонент выполнен в прочном корпусе D-63. Применяется в промышленной автоматике и силовых выпрямительных установках.
Технические характеристики
| Тип | VS-26MT160 |
| Серия | VS-26MT.. |
| Вес | 20g |
| Корпус | D-63 |
| Одобрение | UL E300359 |
| Тип монтажа | сквозное отверстие |
| Клеммы | Universal 3 way (push-on, wrap around, solder) |
| Корпус | D-63 |
| Конфигурация | three phase bridge |
| Момент затяжки | 2.0Nm |
| I2 sqrt t fusing | 6360A²√s |
| Dc output current | 25A |
| Температура пайки | 260°C to 275°C |
| Примечание | Мост 3ф 25A 1600V |
| Схема включения | Three phase bridge |
| Max dc output current | 25A |
| Напряжение изоляции RMS | 2700V |
| Threshold voltage low | 0.88V |
| Threshold voltage high | 1.13V |
| Тип упаковки | Bulk (россыпь) |
| Forward voltage drop max | 1.26V |
| Диап. темп. хр. | -55 to 150°C |
| Forward surge current 50hz | 360A |
| Forward surge current 60hz | 375A |
| I2t fusing 10ms no voltage | 635A²s |
| I2t fusing 50hz no voltage | 635A²s |
| I2t fusing 60hz no voltage | 580A²s |
| Диапазон темп. перехода | -55 to 150°C |
| Threshold voltage low level | 0.88V |
| Forward slope resistance low | 7.9mΩ |
| I2t fusing 10ms with voltage | 450A²s |
| Threshold voltage high level | 1.13V |
| Описание (англ.) | RECTIFIER BRIDGE 1600V 25A D-63 |
| Forward slope resistance high | 5.2mΩ |
| I2t fusing 50hz with rated vrrm | 450A²s |
| I2t fusing 60hz with rated vrrm | 410A²s |
| Повторяющееся импульсное обратное напряжение | 1600V |
| Reverse leakage current max 25c | 100µA |
| Max dc reverse current at tj max | 2mA |
| Forward slope resistance low level | 7.9mΩ |
| Max case temperature for dc output | 70°C |
| Forward slope resistance high level | 5.2mΩ |
| Макс. импульсное обратное напряжение | 1600V |
| Неповторяющееся импульсное обратное напряжение | 1700V |
| Thermal resistance case to heatsink | 0.2K/W |
| Тепл. сопр. переход-корпус | 1.42K/W |
| Forward voltage drop test conditions | 25°C, 40A, per junction |
| Max dc output current case temperature | 70°C |
| Thermal resistance junction to case dc | 1.42K/W |
| Max non repetitive peak reverse voltage | 1700V |
| Max dc reverse current at 25c per junction | 100µA |
| Forward voltage drop at 40a 25c per junction | 1.26V |
| Surge current non repetitive 50hz no voltage | 360A |
| Surge current non repetitive 60hz no voltage | 375A |
| Surge current non repetitive 50hz with rated vrrm | 300A |
| Surge current non repetitive 60hz with rated vrrm | 314A |
