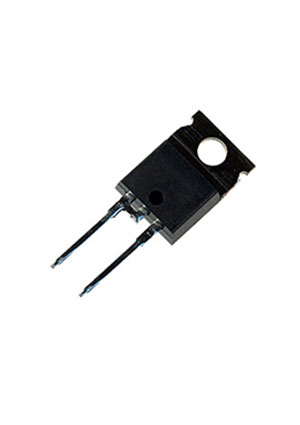

VS-20ETF12PBF, Диод выпрямительный
У поставщика
ПроизводительVishay
У поставщиков
100 шт.
Норм. уп.: 50
Цены поставщиков
Склад 12
В наличии:100 шт
Срок поставки: до недели
Норм. уп.: 50
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 1 | 227,70 |
| от 50 | 209,44 |
Описание
Выпрямительный диод VS-20ETF12PBF от Vishay рассчитан на напряжение 1200 В и средний прямой ток 20 А. Компонент выполнен в корпусе TO-220AC для монтажа в отверстия и выдерживает импульсный ток до 320 А. Применяется в импульсных источниках питания и силовых преобразователях промышленной автоматики.
Технические характеристики
| Вес | 2g |
| Корпус | TO-220AC |
| Тип монтажа | THT |
| Артикул | VS-20ETF12PBF |
| Snap factor | 0.6 |
| Импульсный ток | 320A |
| Ном. напряжение | 1200V |
| Прямое напряжение | 1.31V |
| I2sqrt t rating | 5150 A²√s |
| Момент затяжки | 6 to 12 kgf·cm |
| Threshold voltage | 0.93V |
| I2t rating no voltage | 515 A²s |
| Время обратного восстановления | 95ns |
| Средний прямой ток | 20A |
| I2t rating with voltage | 365 A²s |
| Обратный ток утечки | 6mA |
| Forward slope resistance | 11.88 mΩ |
| Макс. темп. перехода | 150°C |
| Диап. темп. хр. | -40 to +150°C |
| Диап. раб. темп. | -40 to +150°C |
| Неповторяющееся импульсное обратное напряжение | 1300V |
| Thermal resistance case to heatsink | 0.5 °C/W |
| Тепл. сопр. переход-корпус | 0.9 °C/W |
| Термосопротивление переход-среда | 62 °C/W |
