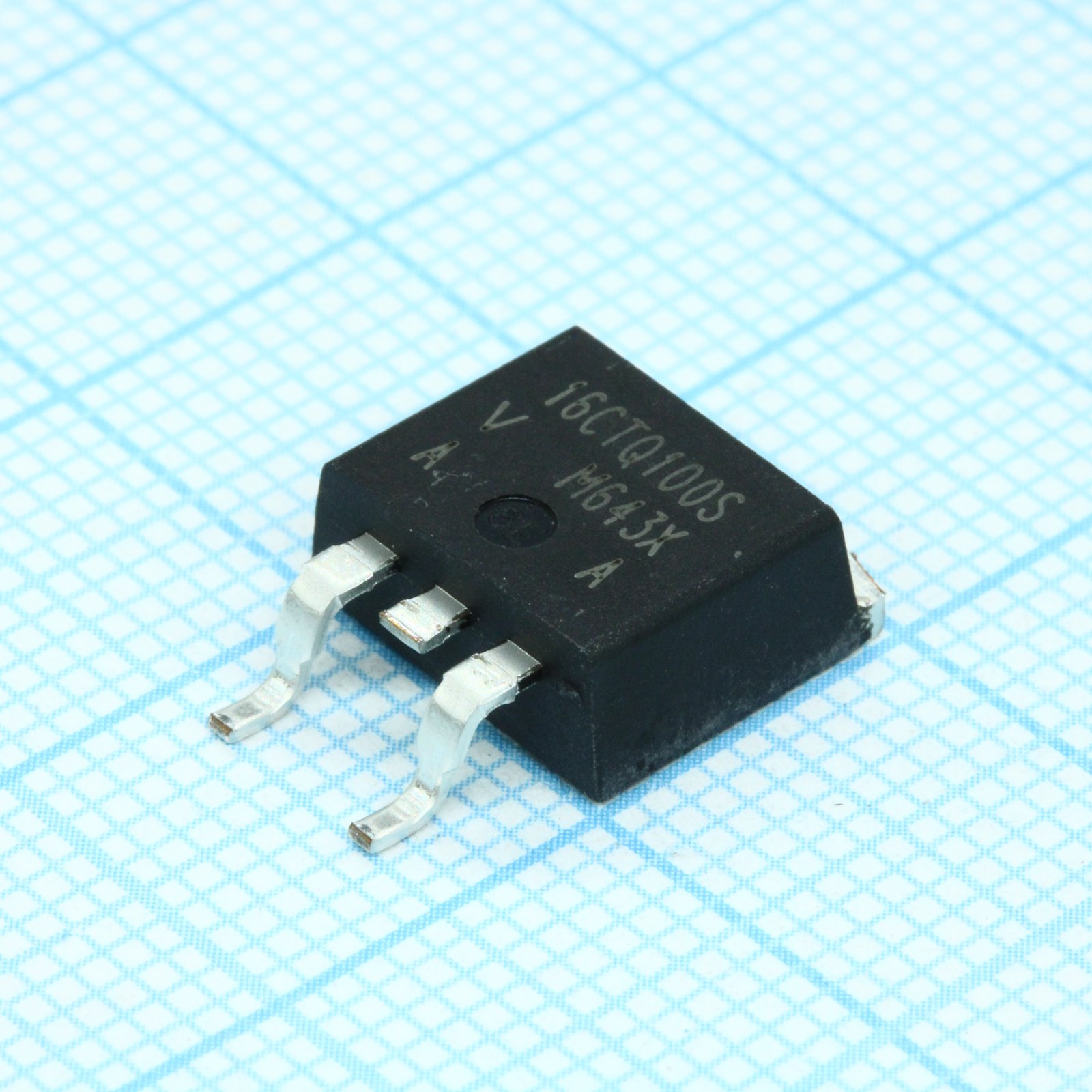

Диод Шоттки х2 100V 2х8А общий катод TO-263AB
У поставщика
ПроизводительVishay
У поставщиков
1 шт.
Норм. уп.: 10
Цены поставщиков
Склад 12
В наличии:1 шт
Срок поставки: до недели
Норм. уп.: 10
Минимальная партия: 100 шт
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 1 | 78,66 |
| от 10 | 73,22 |
Описание
Диод Шоттки сдвоенный от Vishay на 100 В и 2х8 А с общим катодом. Выполнен в корпусе D2PAK (TO-263AB) для поверхностного монтажа. Подходит для импульсных источников питания и цепей защиты от обратной полярности в промышленной и бытовой электронике.
Технические характеристики
| Тип | Schottky Rectifier |
| Вес | 2g |
| Корпус | D2PAK (TO-263AB) |
| Тип монтажа | SMD |
| Макс. dV/dt | 10000V/μs |
| Уровень MSL | 1 |
| Артикул | VS-16CTQ100S-M3 |
| Конфигурация | Common Cathode |
| Number of diodes | 2 |
| Threshold voltage | 0.415V |
| Макс. момент затяжки | 12 kgf·cm |
| Mounting torque min | 6 kgf·cm |
| Voltage max dc reverse | 100V |
| Peak reflow temperature | 245°C |
| Тип упаковки | Tube (туба) |
| Forward slope resistance | 11.07mΩ |
| Series inductance per leg | 8.0nH |
| Диап. темп. хр. | -55°C to +175°C |
| Диап. раб. темп. | -55°C to +175°C |
| Capacitance junction per leg | 500pF |
| Voltage working peak reverse | 100V |
| Описание (англ.) | SCHOTTKY RECTIFIER, DUAL, 100V, TO-263AB |
| Current average forward total | 16A |
| Current average forward per leg | 8A |
| Forward voltage drop per leg 8a 25c | 0.72V |
| Reverse leakage current per leg 25c | 0.55mA |
| Thermal resistance case to heatsink | 0.50°C/W |
| Forward voltage drop per leg 16a 25c | 0.88V |
| Forward voltage drop per leg 8a 125c | 0.58V |
| Repetitive avalanche current per leg | 0.5A |
| Reverse leakage current per leg 125c | 7.0mA |
| Current surge non repetitive peak 5us | 850A |
| Forward voltage drop per leg 16a 125c | 0.69V |
| Current surge non repetitive peak 10ms | 275A |
| Avalanche energy non repetitive per leg | 7.5mJ |
| Thermal resistance junction to case per leg | 3.25°C/W |
| Thermal resistance junction to case per package | 1.63°C/W |
| Максимальное постоянное обратное напряжение,В | 100 |
| Максимальный прямой (выпрямленный за полупериод) ток,А | 16 |
