Диодный мост трехфазный 1600 В 160 А
У поставщика
ПроизводительVishay
У поставщиков
17 шт.
Норм. уп.: 2
Цены поставщиков
Склад 12
В наличии:17 шт
Срок поставки: до недели
Норм. уп.: 2
Минимальная партия: 15 шт
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 1 | 11 074,50 |
| от 2 | 10 466,08 |
Описание

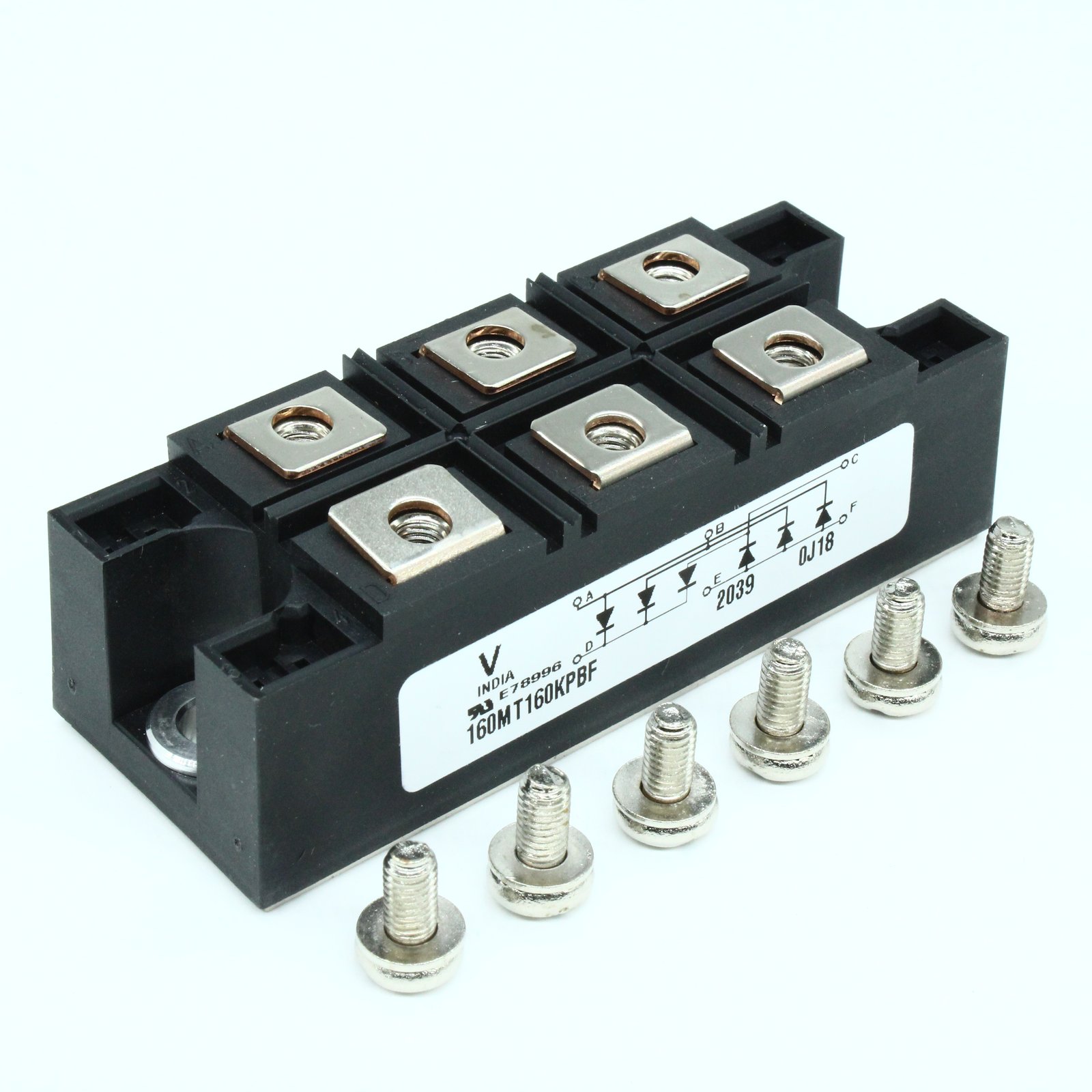

Трехфазный диодный мост VS-160MT160KPBF от Vishay. Выпрямитель рассчитан на ток 160 А и обратное напряжение 1600 В, выпускается в корпусе MT-K. Применяется в мощных выпрямительных блоках, промышленной автоматике и силовых установках.
Технические характеристики
| Тип | Three phase bridge rectifier |
| Серия | VS-130-160MT..KPbF |
| Вес | 176 g |
| Корпус | MTK (INT-A-PAK compatible) |
| Тип монтажа | Chassis mount (screw terminals) |
| Артикул | VS-160MT160KPBF |
| Корпус | MT-K |
| Конфигурация | Three phase bridge |
| I2sqrt t fusing | 102000 A^2√s |
| Напр. изоляции | 4000V RMS |
| Dc output current max | 200A at 60°C |
| Threshold voltage low | 0.81V |
| Threshold voltage high | 1.04V |
| Тип упаковки | Tray (палетта) |
| Dc output current rating | 160A at 85°C |
| Mounting torque heatsink | 3 to 4 Nm |
| Mounting torque terminal | 4 to 6 Nm |
| I2t fusing 50hz with vrrm | 7200 A^2s |
| I2t fusing 60hz with vrrm | 6600 A^2s |
| Диап. темп. хр. | -40 to 150°C |
| I2t fusing 50hz no voltage | 10200 A^2s |
| I2t fusing 60hz no voltage | 9300 A^2s |
| Диапазон темп. перехода | -40 to 150°C |
| Reverse leakage current max | 10mA |
| Forward slope resistance low | 3.52mΩ |
| Описание (англ.) | BRIDGE 3PH 160A 1600V MTK |
| Forward slope resistance high | 3.13mΩ |
| Повторяющееся импульсное обратное напряжение | 1600V |
| Forward voltage drop at 200a 25c | 1.49V |
| Неповторяющееся импульсное обратное напряжение | 1700V |
| Thermal resistance case to heatsink | 0.03 K/W |
| Maximum surge current 50hz with vrrm | 1200A |
| Maximum surge current 60hz with vrrm | 1260A |
| Maximum surge current 50hz no voltage | 1430A |
| Maximum surge current 60hz no voltage | 1500A |
| Thermal resistance junction to case per module dc | 0.12 K/W |
| Thermal resistance junction to case per junction dc | 0.73 K/W |
| Thermal resistance junction to case per module 120deg | 0.15 K/W |
| Thermal resistance junction to case per junction 120deg | 0.88 K/W |
