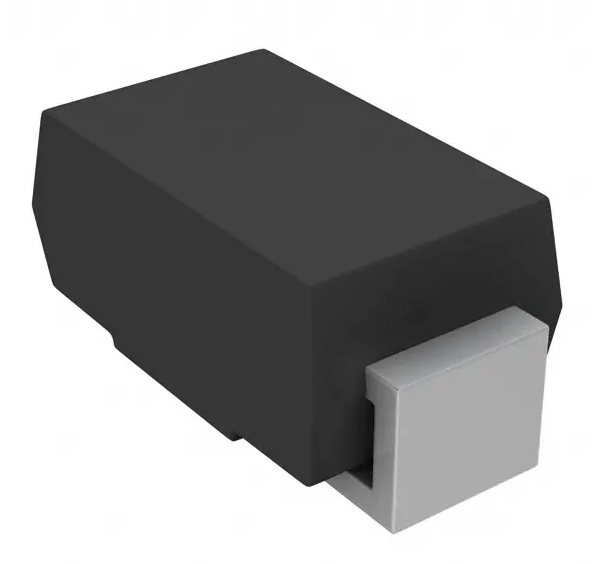

Диод Шоттки VS-15MQ040-M3/5AT
У поставщика
У поставщиков
26 521 шт.
Норм. уп.: 100
Цены поставщиков
Склад 15
В наличии:15 000 шт
Срок поставки: до 58 дн.
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 1 | 4,99 |
Склад 13
В наличии:6 721 шт
Срок поставки: до недели
Норм. уп.: 7500
Минимальная партия: 46 шт
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 1 | 15,32 |
| от 74 | 14,62 |
| от 147 | 13,73 |
| от 293 | 12,73 |
| от 585 | 11,87 |
Склад 12
В наличии:4 800 шт
Срок поставки: до недели
Норм. уп.: 100
Минимальная партия: 1000 шт
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 1 | 9,32 |
| от 100 | 8,83 |
Описание
Диод Шоттки VS-15MQ040-M3/5AT от Vishay рассчитан на прямой ток до 1,5 А и обратное напряжение 40 В. Компонент выполнен в компактном корпусе DO-214AC (SMA) для поверхностного монтажа. Благодаря низкому прямому падению напряжения подходит для высокочастотных выпрямителей и защиты от обратной полярности в бытовой электронике.
Технические характеристики
| Тип | Диоды Шоттки |
| Тип | Schottky rectifier |
| Вес | 0.07g |
| Маркировка | XF |
| Корпус | DO-214AC (SMA) |
| Тип монтажа | SMD |
| Упаковка | 13" diameter plastic tape and reel, 7500 pieces per reel |
| Соответствие | Halogen-free, RoHS |
| Артикул | VS-15MQ040-M3/5AT |
| Avalanche energy | 6.0mJ at TJ=25°C, IAS=1A, L=12mH |
| Threshold voltage | 0.26V |
| Размеры упаковки | body length max 4.50mm, body width max 2.79mm, height max 1.88mm |
| Forward voltage drop 1 | 0.43V at 1.5A, TJ=25°C |
| Forward voltage drop 2 | 0.49V at 2A, TJ=25°C |
| Forward voltage drop 3 | 0.34V at 1.5A, TJ=125°C |
| Forward voltage drop 4 | 0.43V at 2A, TJ=125°C |
| Forward slope resistance | 64.6mΩ |
| Average forward current 1 | 1.5A at TL=113°C, PC board 9mm² island, 50% duty cycle |
| Average forward current 2 | 2.1A at TL=105°C, PC board 9mm² island, 50% duty cycle |
| Диап. темп. хр. | -40°C to +150°C |
| Typical series inductance | 2.0nH |
| Maximum dc reverse voltage | 40V |
| Reverse leakage current 25C | 0.5mA at rated VR, TJ=25°C |
| Repetitive avalanche current | 1.0A |
| Reverse leakage current 125C | 20mA at rated VR, TJ=125°C |
| Тип. емкость перехода | 134pF at VR=10V, TJ=25°C, 1MHz |
| Maximum voltage rate of change | 10000V/μs |
| Maximum working peak reverse voltage | 40V |
| Диапазон темп. перехода | -40°C to +150°C |
| Non repetitive peak surge current 5us | 330A at 5μs sine |
| Non repetitive peak surge current 10ms | 140A at 10ms sine |
| Термосопротивление переход-среда | 80°C/W (DC operation) |
