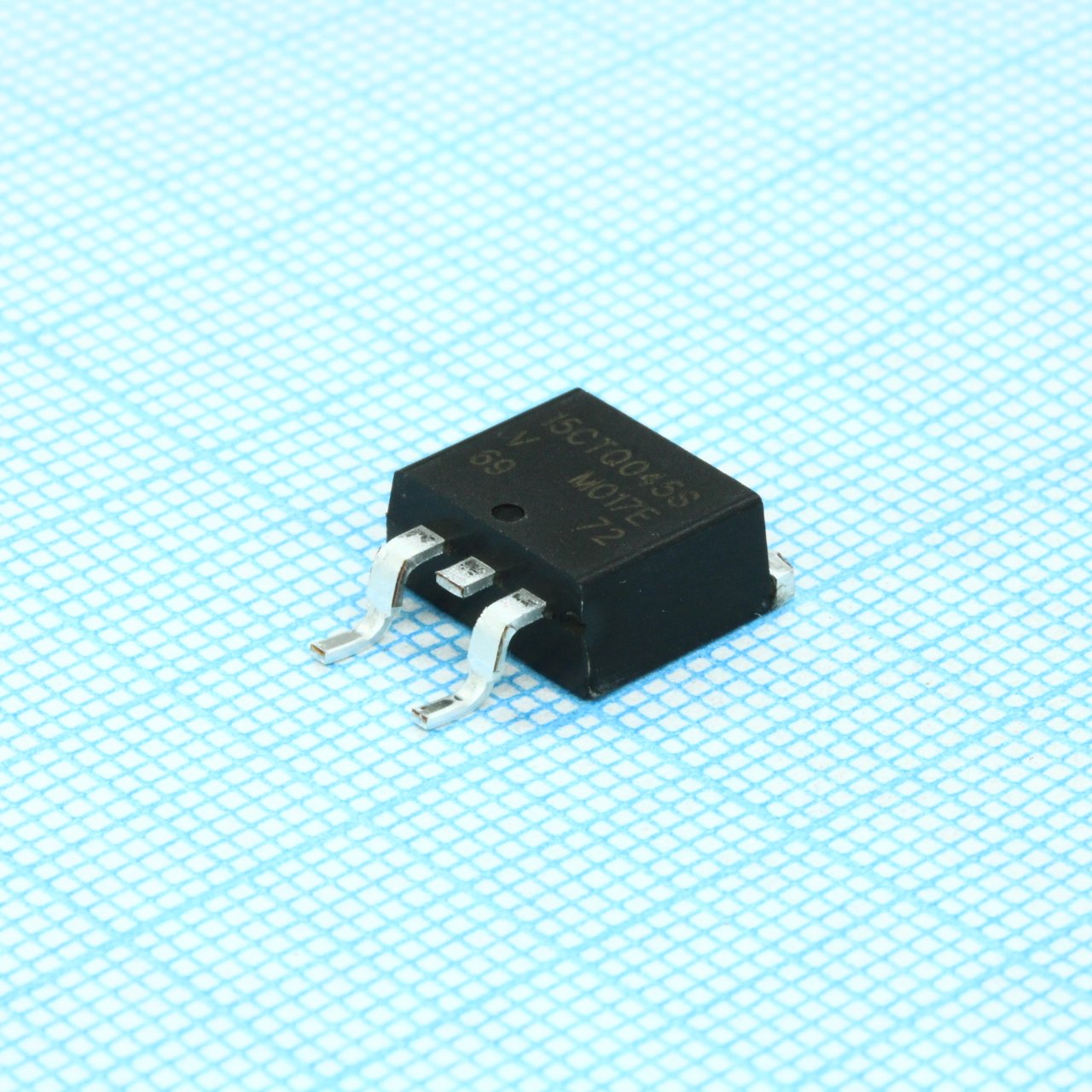

Диоды Шоттки сборка 45В VS-15CTQ045S-M3
У поставщика
ПроизводительVishay
У поставщиков
75 шт.
Норм. уп.: 50
Цены поставщиков
Склад 13
В наличии:75 шт
Срок поставки: до недели
Норм. уп.: 50
Минимальная партия: 6 шт
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 1 | 135,94 |
| от 8 | 130,70 |
| от 16 | 125,63 |
| от 32 | 121,59 |
| от 100 | 119,38 |
Описание
Диодная сборка Шоттки от Vishay с напряжением 45 В. Выполнена в корпусе D2Pak (TO-263) для поверхностного монтажа. Обеспечивает низкое падение напряжения и высокую скорость переключения. Применяется в импульсных источниках питания и цепях защиты от обратной полярности.
Технические характеристики
| Серия | VS-15CTQ...S-M3, VS-15CTQ...-1-M3 |
| Корпус | D2Pak (TO-263) |
| Тип монтажа | SMD |
| Без свинца | Да |
| Уровень MSL | 1 |
| Описание | High Performance Schottky Rectifier, 2 x 7.5 A |
| Без галогенов | Да |
| Marking device | 15CTQ045S |
| Соотв. RoHS | Да |
| Approximate weight | 2g |
| Макс. момент затяжки | 12 kgf·cm |
| Mounting torque min | 6 kgf·cm |
| Схема включения | Common cathode |
| Тип упаковки | Tube (туба) |
| Диап. темп. хр. | -55 to +150°C |
| Typical series inductance | 8.0nH |
| Forward voltage at 15A 25C | 0.70V |
| Диапазон темп. перехода | -55 to +150°C |
| Maximum dc reverse voltage | 45V |
| Peak soldering temperature | 245°C |
| Forward voltage at 15A 125C | 0.65V |
| Forward voltage at 7.5A 25C | 0.55V |
| Forward voltage at 7.5A 125C | 0.51V |
| Maximum junction capacitance | 400pF |
| Repetitive avalanche current | 1.5A |
| Описание (англ.) | DIODE ARRAY SCHOTTKY 45V D2PAK |
| Maximum voltage rate of change | 10000V/us |
| Average forward current per leg | 7.5A |
| Non repetitive avalanche energy | 10mJ |
| Повторяющееся импульсное обратное напряжение | 45V |
| Average forward current per device | 15A |
| Maximum reverse leakage current 25C | 0.8mA |
| Maximum reverse leakage current 125C | 32mA |
| Maximum working peak reverse voltage | 45V |
| Typical thermal resistance case to heatsink | 0.50°C/W |
| Maximum peak non repetitive surge current 5us | 810A |
| Maximum peak non repetitive surge current 10ms | 145A |
| Maximum thermal resistance junction to case per leg | 3.50°C/W |
| Maximum thermal resistance junction to case per package | 1.75°C/W |
