Диод SMD VS-10MQ100NTRPBF
У поставщика
У поставщиков
52 610 шт.
Норм. уп.: 60
шт
Выгоднее:
Откуда взять
СкладЦена за штСуммаВ наличииУсловия
Склад 15срок до 10 дн.
Цена за шт8,98 ₽
Сумма538,80 ₽
В наличии4 660 шт
только упаковками по 60 штюрлицам и ИП
Склад 13срок до недели
Цена за шт—
Сумма—
В наличии39 850 шт
без доплаты — заказ со склада от 17 300,00 ₽меньше — +490,00 ₽ на заказ, в ценах позицийот 100 штюрлицам и ИП
продаётся от 100 штпри 100 — 13,19 ₽
Склад 12срок до недели
Цена за шт—
Сумма—
В наличии8 100 шт
от 4 800 штюрлицам и ИП
продаётся от 4 800 штпри 4 800 — 5,75 ₽
60 шт · Склад 15 · 538,80 ₽
Описание

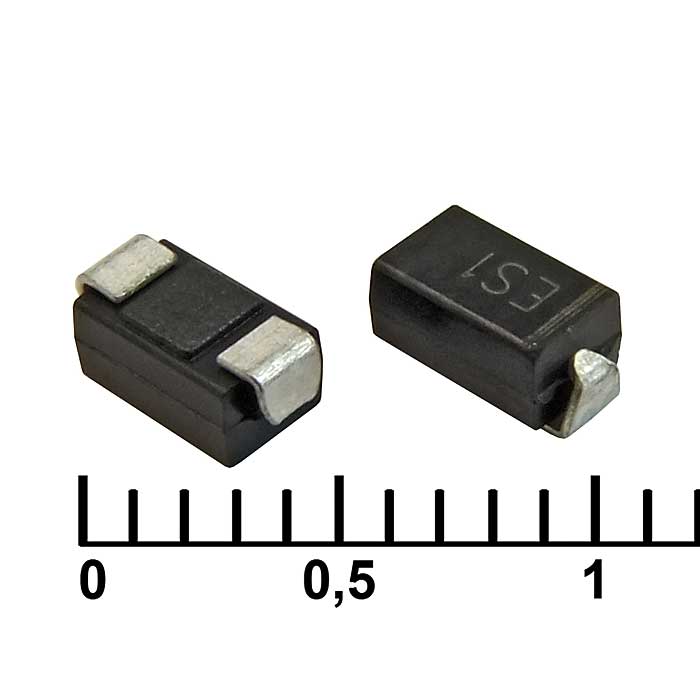

Диод SMD VS-10MQ100NTRPBF от Vishay выполнен в корпусе DO-214AC (SMA). Рабочий диапазон температур составляет от -55 до +150 °С. Компонент поставляется на катушке и подходит для поверхностного монтажа в промышленной автоматике и блоках питания.
Технические характеристики
| Вес | 0.07 g |
| В упаковке | REEL, 7500 шт |
| Маркировка | 1J |
| Корпус | DO-214AC (SMA) |
| Тип монтажа | SMD |
| Без свинца | Да |
| Уровень MSL | 1 |
| Упаковка | 13" diameter plastic tape and reel |
| Рабочая температура | -55…+150 °С |
| Размеры | Ширина: 2.79mm; Высота: 2.29mm; Длина: 5.28mm |
| Тип диода | Schottky rectifier |
| Описание | High Performance Schottky Rectifier, 1 A |
| Артикул | VS-10MQ100NTRPBF |
| Покрытие выводов | lead-free (PbF) |
| Макс. ширина корпуса | 2.79 mm |
| Соотв. RoHS | Да |
| Высота корпуса макс. | 2.29 mm |
| Макс. длина корпуса | 4.50 mm |
| Разброс параметров диода | Single die |
| Прямое напряжение | 0.78V |
| Энергия лавины | 1.0 mJ |
| Последовательная индуктивность | 2.0 nH |
| Пороговое напряжение | 0.52 V |
| Ширина контактной площадки | 1.68 mm |
| Макс. прямой ток | 1 A |
| Длина монтажной площадки | 2.79 mm |
| Макс. обратное напряжение | 100 V |
| Емкость перехода | 38pF |
| Мин. количество заказа | 7500 |
| Скорость изменения напряжения | 10000 V/μs |
| Средний прямой ток | 1A |
| Пиковая температура оплавления | 260 °C |
| Пиковая температура пайки | 260°C |
| Обратный ток при 125°C | 1mA |
| Сопротивление прямой ветви | 78.4 mΩ |
| Прямое напряжение при 1 А, 25 °C | 0.78 V |
| Диап. темп. хр. | -55 to +150 °C |
| Forward voltage at 1A 125C | 0.63 V |
| Диапазон темп. перехода | -55 to +150 °C |
| Макс. обратное напряжение DC | 100V |
| Forward voltage at 1.5A 25C | 0.85 V |
| Forward voltage at 1 5A 25C | 0.85V |
| Junction capacitance at 10V | 38 pF |
| Обратный ток утечки, 25 °C | 0.1 mA |
| Forward voltage at 1.5A 125C | 0.68 V |
| Forward voltage at 1 5A 125C | 0.68V |
| Повторяющийся лавинный ток | 0.5 A |
| Обратный ток утечки при 125 °C | 1 mA |
| Энергия непериодического лавинного пробоя | 1.0mJ |
| Повторяющееся импульсное обратное напряжение | 100V |
| Forward voltage at 1 5A 125C alt | 0.68V |
| Неповторяющийся импульсный ток, 5 мкс | 120 A |
| Неповторяющийся импульсный ток, 10 мс | 30 A |
| Макс. рабочее пиковое обратное напряжение | 100V |
| Термосопротивление переход-среда | 80 °C/W |
| Максимальное постоянное обратное напряжение,В | 100 |
| Максимальный прямой (выпрямленный за полупериод) ток,А | 1 |
