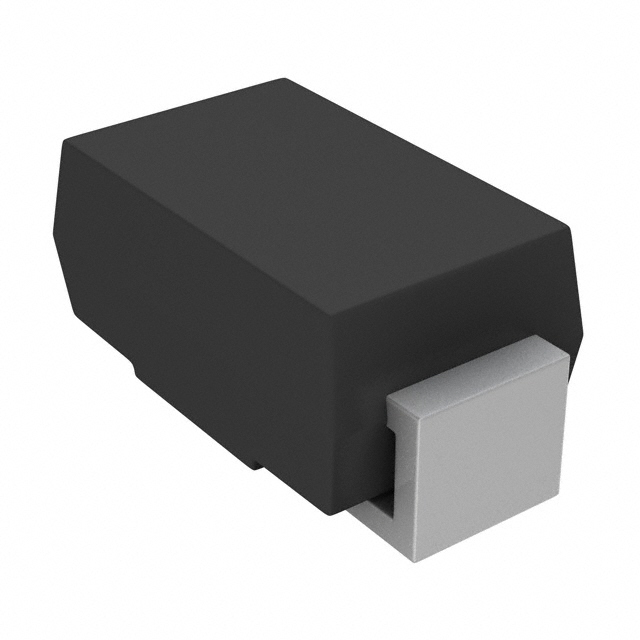

ДИОДЫ VS-10MQ060NTRPBF, Диод Шоттки VISHAY, 1А, 60В, корпус DO-214AC (SMA)
У поставщика
ПроизводительVishay
КатегорияДиоды Шоттки
У поставщиков
30 916 шт.
Норм. уп.: 100
Цены поставщиков
Склад 13
В наличии:23 366 шт
Срок поставки: до недели
Норм. уп.: 7500
Минимальная партия: 72 шт
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 1 | 9,81 |
| от 321 | 8,68 |
| от 642 | 7,77 |
| от 1 283 | 7,02 |
| от 2 565 | 6,53 |
Склад 15
В наличии:7 550 шт
Срок поставки: до 10 дн.
Норм. уп.: 100
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 100 | 6,78 |
Описание
Диод Шоттки VS-10MQ060NTRPBF производства Vishay предназначен для высокочастотного выпрямления и защиты от обратной полярности. Компонент рассчитан на прямой ток 1 А и обратное напряжение 60 В, выпускается в компактном корпусе DO-214AC (SMA) для поверхностного монтажа. Отличается низким прямым падением напряжения и быстрым восстановлением, что обеспечивает высокую эффективность в импульсных источниках питания и DC/DC-преобразователях.
Технические характеристики
| Вес | 0.07g |
| Тип | Диод Шоттки |
| Маркировка | 1H |
| Корпус | SMA (DO-214AC) |
| Материал | lead-free (PbF) |
| Тип монтажа | SMD |
| Уровень MSL | 1 |
| Тип диода | Schottky rectifier |
| Корпус | SMA |
| Монтаж | SMD |
| Ном. напряжение | 60V |
| Series inductance | 2.0nH |
| Threshold voltage | 0.45V |
| Прямой ток | 1 А |
| Емкость перехода | 31pF |
| Ширина корпуса | 2.79mm max |
| Высота корпуса | 1.88mm max |
| Длина корпуса | 4.50mm max |
| Forward voltage 1A 25C | 0.63V |
| Средний прямой ток | 1A |
| Forward voltage 1A 125C | 0.57V |
| Product summary current | 1A |
| Product summary voltage | 60V |
| Forward slope resistance | 86.8mΩ |
| Forward voltage 1 5A 25C | 0.71V |
| Forward voltage 1 5A 125C | 0.63V |
| Диап. темп. хр. | -55 to +150°C |
| Диапазон темп. перехода | -55 to +150°C |
| Reverse leakage current 25C | 0.5mA |
| Repetitive avalanche current | 1.0A |
| Reverse leakage current 125C | 7.5mA |
| Maximum voltage rate of change | 10000V/μs |
| Non repetitive avalanche energy | 2.0mJ |
| Non repetitive surge current 5us | 40A |
| Non repetitive surge current 10ms | 10A |
| Прямое напряжение | 0.6 В |
| Обратное напряжение | 60 В |
| Термосопротивление переход-среда | 80°C/W |
