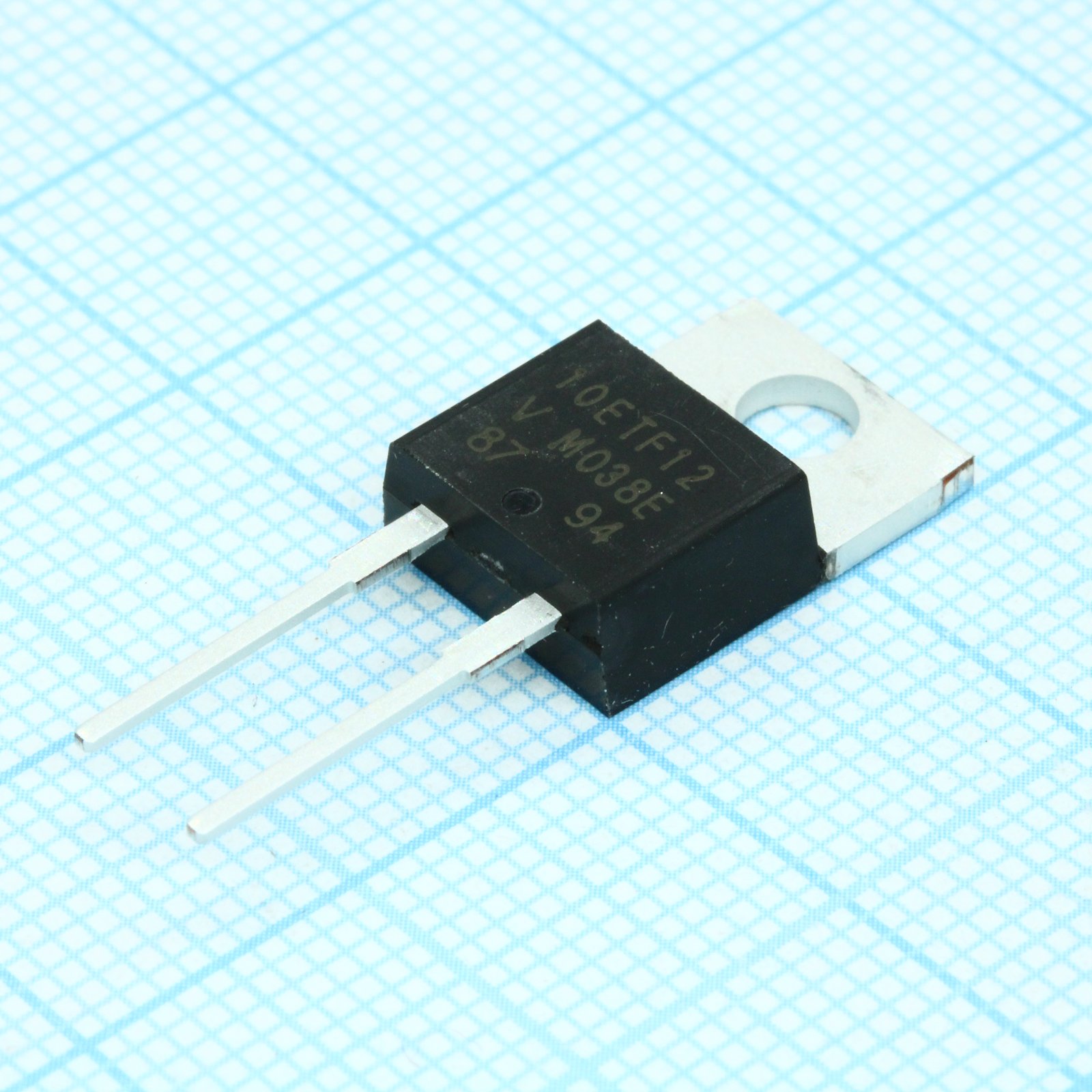

Диод выпрямительный VS-10ETF12-M3
У поставщика
У поставщиков
1 076 шт.
Норм. уп.: 30
шт
Выгоднее:
Откуда взять
СкладЦена за штСуммаВ наличииУсловия
Склад 13срок до недели
Цена за шт124,30 ₽
Сумма1 243,00 ₽
+ доплата 490,00 ₽
В наличии136 шт
без доплаты — заказ со склада от 17 300,00 ₽меньше — +490,00 ₽ на заказ, в ценах позицийот 10 штюрлицам и ИП
от 11 — 121,35 ₽ (−2%)
Склад 12срок до недели
Цена за шт—
Сумма—
В наличии940 шт
от 300 штюрлицам и ИП
продаётся от 300 штпри 300 — 123,72 ₽
Заказ со склада «Склад 13» с этой позицией — 1 243,00 ₽. До заказа без доплаты не хватает 16 057,00 ₽; пока не набрано, 490,00 ₽ распределятся по ценам позиций этого склада.
10 шт · Склад 13 · 1 243,00 ₽
Описание
Выпрямительный диод VS-10ETF12-M3 от Vishay рассчитан на ток 10 А и обратное напряжение 1200 В. Выполнен в корпусе TO-220AC с изолированным основанием. Подходит для импульсных блоков питания и преобразователей в промышленной автоматике.
Технические характеристики
| Тип | Fast Soft Recovery Rectifier Diode |
| Вес | 2g |
| Корпус | 2L TO-220AC |
| Тип монтажа | Выводной |
| Тип корпуса | 2L TO-220AC (JEDEC) |
| Описание | Fast Soft Recovery Rectifier Diode, 10 A |
| Артикул | VS-10ETF12-M3 |
| Коэфф. фиксации | 0.6 |
| Конфигурация | Single |
| Маркировка устройства | 10ETF12 |
| Плавкий I²√t | 940A²√s |
| Пороговое напряжение | 0.96V |
| Тип диода | быстровосстанавливающийся диод |
| Примерный вес | 2g |
| Макс. момент затяжки | 12 kgf·cm |
| Момент затяжки, мин. | 6 kgf·cm |
| Typical snap factor | 0.6 |
| Падение напряжения | 1.33V |
| Схема включения | Single |
| I2t fusing no voltage | 94A²s |
| Средний прямой ток | 10A |
| Макс. температура хранения | 150°C |
| Min storage temperature | -40°C |
| Заряд обратного восстановления | 1.05μC |
| Сопротивление прямой ветви | 22.9mΩ |
| I2t fusing rated voltage | 66A²s |
| Max i2 sqrt t for fusing | 940A²√s |
| Макс. темп. перехода | 150°C |
| Max peak reverse voltage | 1200V |
| Min junction temperature | -40°C |
| Обратный ток восстановления | 4.7A |
| Диап. темп. хр. | -40 to +150°C |
| Threshold voltage at 150c | 0.96V |
| Макс. средний прямой ток | 10A |
| Диап. раб. темп. | -40 to +150°C |
| Обратный ток утечки при 25°C, мкА | 0.1mA |
| Макс. температура перехода | 150°C |
| Обратный ток утечки при 150 °C | 4mA |
| Reverse recovery time primary | 80ns |
| Время обратного восстановления, тип. | 310ns |
| Имп. обратное напряжение | 1200V |
| Forward slope resistance at 150c | 22.9mΩ |
| Max forward voltage drop at 10a 25c | 1.33V |
| Max reverse leakage current at 150c | 4mA |
| Reverse recovery time at 1a 100a us | 80ns |
| Тепловое сопротивление корпус-радиатор | 0.5°C/W |
| Тепл. сопр. переход-корпус | 1.5°C/W |
| Термосопротивление переход-среда | 62°C/W |
| Макс. непериодическое импульсное обратное напряжение | 1200V |
| Max thermal resistance junction to case | 1.5°C/W |
| Non repetitive surge current no voltage | 140A |
| Reverse recovery time at 10a 25c 25a us | 310ns |
| Reverse recovery charge at 10a 25c 25a us | 1.05μC |
| Макс. тепловое сопротивление переход-среда | 62°C/W |
| Non repetitive surge current rated voltage | 115A |
| Reverse recovery current at 10a 25c 25a us | 4.7A |
| Maximum non repetitive peak reverse voltage | 1200V |
| Typical thermal resistance case to heatsink | 0.5°C/W |
| Max i2t for fusing 10ms sine pulse no voltage | 94A²s |
| Max i2t for fusing 10ms sine pulse rated vrrm | 66A²s |
| Max non repetitive surge current 10ms sine pulse no voltage | 140A |
| Max non repetitive surge current 10ms sine pulse rated vrrm | 115A |
| Максимальное постоянное обратное напряжение,В | 1200 |
| Максимальный прямой (выпрямленный за полупериод) ток,А | 10 |
| Обратное напряжение, В | 1200 |
| Прямой ток, А | 10 |
