Диод Шоттки х2 150V 2х5A 0.93V общ. катод
У поставщика
ПроизводительVishay
У поставщиков
3 191 шт.
Норм. уп.: 50
Цены поставщиков
Склад 13
В наличии:2 961 шт
Срок поставки: до недели
Норм. уп.: 50
Минимальная партия: 10 шт
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 1 | 76,16 |
| от 100 | 71,32 |
| от 200 | 68,08 |
| от 400 | 65,23 |
| от 800 | 63,31 |
Склад 12
В наличии:230 шт
Срок поставки: до недели
Норм. уп.: 100
Минимальная партия: 1000 шт
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 1 | 59,00 |
| от 100 | 56,36 |
Описание

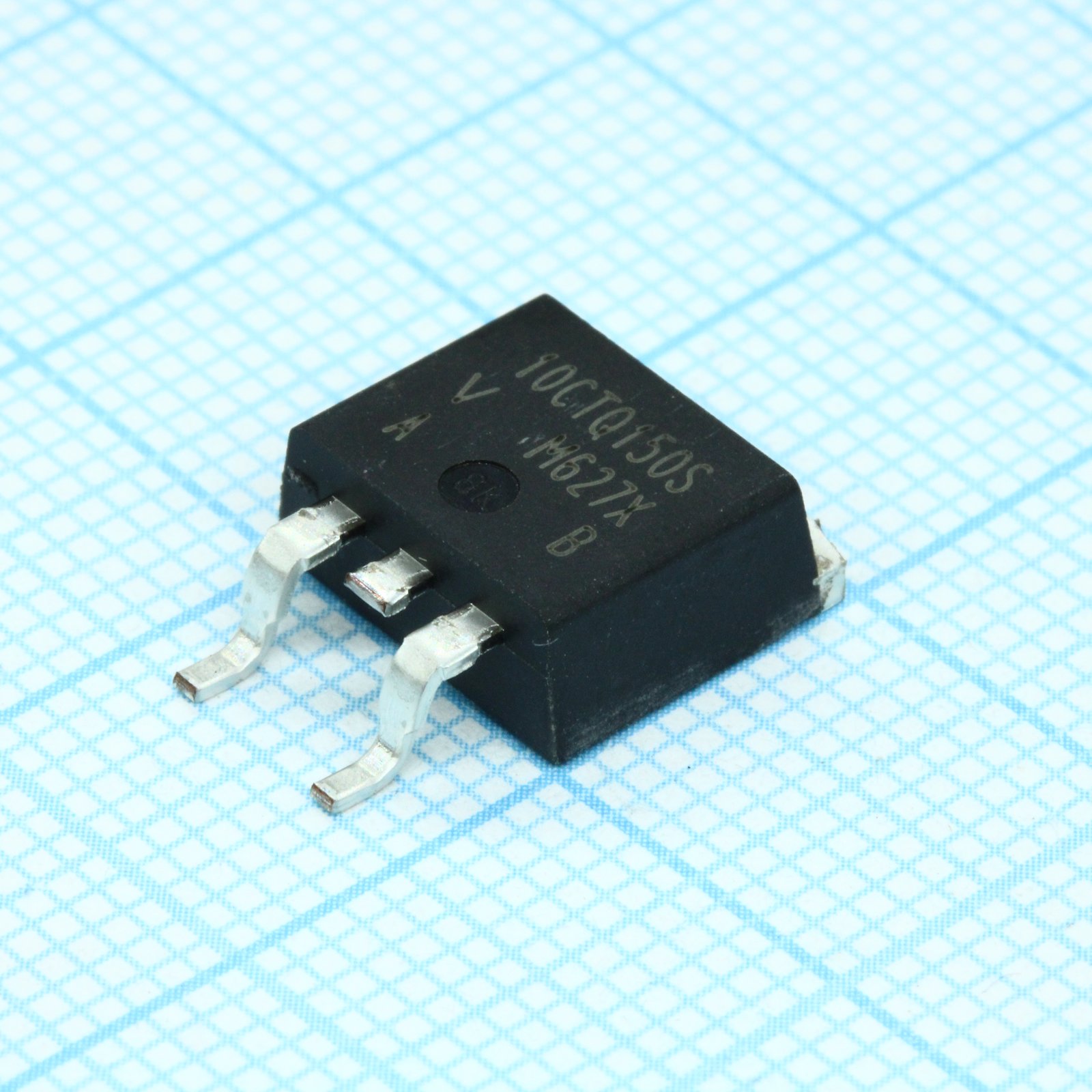

Диод Шоттки сдвоенный от Vishay, выполненный по схеме с общим катодом. Выдерживает обратное напряжение до 150 В и прямой ток 2х5 А при падении напряжения 0,93 В. Компонент выпускается в корпусе D2Pak (TO-263) для поверхностного монтажа. Подходит для импульсных блоков питания и цепей защиты от обратной полярности в промышленной автоматике.
Технические характеристики
| Тип | Schottky rectifier |
| Вес | 2g |
| Корпус | D2Pak (TO-263) |
| Тип монтажа | SMD |
| Без свинца | Да |
| Уровень MSL | 1 |
| Ёмкость | 200 pF at 5V |
| Описание | High Performance Schottky Rectifier, 2 x 5 A |
| Артикул | VS-10CTQ150S-M3 |
| Без галогенов | Да |
| Конфигурация | common cathode |
| Соотв. RoHS | Да |
| Avalanche energy | 5 mJ |
| Number of diodes | 2 |
| Series inductance | 8.0 nH |
| Threshold voltage | 0.468 V |
| Соответствие материала | halogen-free, RoHS-compliant |
| Макс. момент затяжки | 12 kgf·cm |
| Mounting torque min | 6 kgf·cm |
| Падение напряжения | 0.93V at 5A, 25°C |
| Емкость перехода | 200pF |
| Voltage rate of change | 10000 V/μs |
| Peak reflow temperature | 245°C |
| Обратный ток утечки | 7mA at 125°C |
| Тип упаковки | Tube (туба) |
| Forward slope resistance | 28 mΩ |
| Макс. темп. перехода | 175°C |
| Forward voltage at 5A 25C | 0.93V |
| Диап. темп. хр. | -55 to +175°C |
| Forward voltage at 10A 25C | 1.10V |
| Forward voltage at 5A 125C | 0.73V |
| Диапазон темп. перехода | -55 to +175°C |
| Maximum dc reverse voltage | 150V |
| Forward voltage at 10A 125C | 0.86V |
| Диап. раб. темп. | -55 to 175°C |
| Non repetitive surge current | 620A (5μs sine), 115A (10ms sine) |
| Repetitive avalanche current | 1A |
| Описание (англ.) | DIODE ARRAY SCHOTTKY 150V D2PAK |
| Average forward current total | 10A |
| Обр. ток утечки при 25°C | 0.05mA |
| Average forward current per leg | 5A |
| Non repetitive avalanche energy | 5mJ |
| Повторяющееся импульсное обратное напряжение | 150V |
| Reverse leakage current at 125C | 7mA |
| Average forward current per device | 10A |
| Thermal resistance case to heatsink | 0.50°C/W |
| Maximum working peak reverse voltage | 150V |
| Non repetitive surge current 5us sine | 620A |
| Non repetitive surge current 10ms sine | 115A |
| Thermal resistance junction to case per leg | 3.5 °C/W |
| Thermal resistance junction to case per package | 1.75 °C/W |
| Максимальное постоянное обратное напряжение,В | 150 |
| Максимальный прямой (выпрямленный за полупериод) ток,А | 10 |
