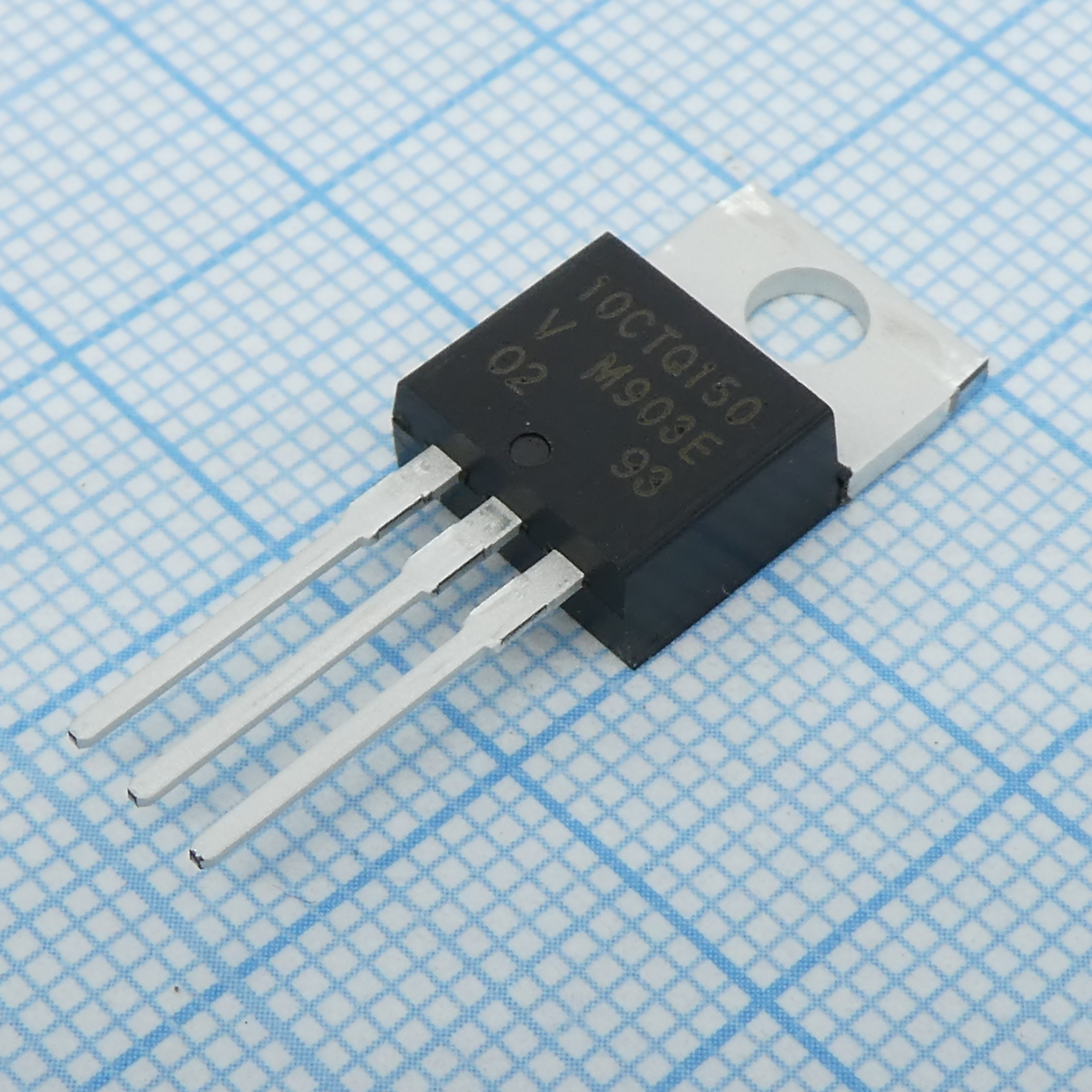

ДИОДЫ VS-10CTQ150-M3, Диод Шоттки VISHAY, 150V 2x5A 0.73V общ. катод, корпус TO-220AB
У поставщика
ПроизводительVishay
КатегорияДиоды Шоттки
У поставщиков
8 146 шт.
Норм. уп.: 10
Цены поставщиков
Склад 12
В наличии:7 400 шт
Срок поставки: до недели
Норм. уп.: 10
Минимальная партия: 100 шт
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 1 | 62,10 |
| от 10 | 61,17 |
Склад 13
В наличии:476 шт
Срок поставки: до недели
Норм. уп.: 50
Минимальная партия: 8 шт
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 1 | 92,64 |
| от 14 | 91,08 |
| от 28 | 89,01 |
| от 50 | 86,11 |
| от 150 | 82,42 |
Склад 15
В наличии:270 шт
Срок поставки: до 10 дн.
Норм. уп.: 10
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 10 | 73,12 |
Описание
Диод Шоттки VS-10CTQ150-M3 от Vishay представляет собой сдвоенный выпрямитель с общим катодом в корпусе TO-220AB. Компонент рассчитан на обратное напряжение 150 В и суммарный прямой ток до 10 А (2x5 А) с низким прямым падением напряжения 0,73 В. Применяется в высокочастотных источниках питания, DC/DC-преобразователях и цепях защиты от обратной полярности, обеспечивая высокую эффективность и малое тепловыделение.
Технические характеристики
| Тип | Schottky rectifier |
| Вес | 2g |
| Тип | Диод Шоттки |
| Ток | 10 А |
| Маркировка | 10CTQ150 |
| Корпус | 3L TO-220AB |
| Тип монтажа | THT |
| Тип диода | Schottky rectifier |
| Описание | High Performance Schottky Rectifier, 2 x 5 A |
| Артикул | VS-10CTQ150-M3 |
| Корпус | TO-220 |
| Монтаж | Выводной |
| Конфигурация | common cathode center tap |
| Threshold voltage | 0.468V |
| Соответствие материала | halogen-free, RoHS-compliant, Pb-free terminations |
| Max reverse voltage | 150V |
| Макс. момент затяжки | 12 kgf·cm |
| Mounting torque min | 6 kgf·cm |
| Схема включения | common cathode |
| Voltage rate of change | 10000V/μs |
| Avalanche energy per leg | 6.75mJ |
| Forward slope resistance | 28mΩ |
| Макс. темп. перехода | 175°C |
| Макс. темп. перехода | 175°C |
| Series inductance per leg | 8.0nH |
| Диап. темп. хр. | -55°C to +175°C |
| Диапазон темп. перехода | -55°C to +175°C |
| Max voltage rate of change | 10000V/μs |
| Junction capacitance per leg | 200pF |
| Forward voltage drop at 5a 25c | 0.93V |
| Reverse leakage current at 25c | 0.05mA |
| Average forward current per leg | 5A |
| Forward voltage drop at 10a 25c | 1.10V |
| Forward voltage drop at 5a 125c | 0.73V |
| Reverse leakage current at 125c | 7mA |
| Forward voltage drop at 10a 125c | 0.86V |
| Max working peak reverse voltage | 150V |
| Non rep avalanche energy per leg | 6.75mJ |
| Average forward current per device | 10A |
| Case to heatsink thermal resistance | 0.50°C/W |
| Thermal resistance case to heatsink | 0.50°C/W |
| Repetitive avalanche current per leg | 0.30A |
| Non repetitive surge current 5us sine | 620A |
| Обратное напряжение | 150 В |
| Forward voltage drop per leg at 5A 25C | 0.93V |
| Non repetitive surge current 10ms sine | 115A |
| Reverse leakage current per leg at 25C | 0.05mA |
| Forward voltage drop per leg at 10A 25C | 1.10V |
| Forward voltage drop per leg at 5A 125C | 0.73V |
| Reverse leakage current per leg at 125C | 7mA |
| Forward voltage drop per leg at 10A 125C | 0.86V |
| Junction to case thermal resistance per leg | 3.50°C/W |
| Thermal resistance junction to case per leg | 3.50°C/W |
| Thermal resistance junction to case per device | 1.75°C/W |
| Junction to case thermal resistance per package | 1.75°C/W |
| Max peak one cycle surge current per leg 5us sine | 620A |
| Max peak one cycle surge current per leg 10ms sine | 115A |
