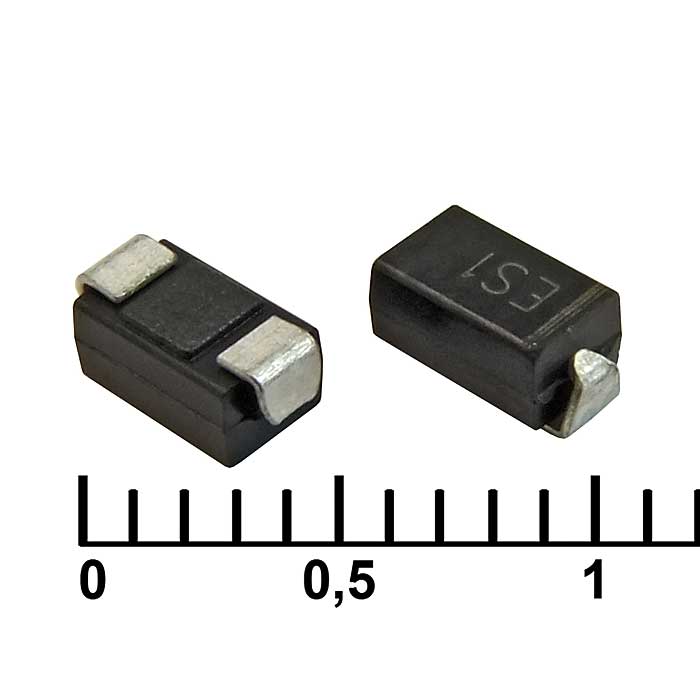

Диод VS-10BQ060-M3/5BT
У поставщика
У поставщиков
33 918 шт.
Норм. уп.: 50
Цены поставщиков
Склад 13
В наличии:24 197 шт
Срок поставки: до недели
Норм. уп.: 3200
Минимальная партия: 50 шт
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 1 | 13,96 |
| от 228 | 12,52 |
| от 455 | 11,37 |
| от 909 | 10,41 |
| от 1 818 | 9,76 |
Склад 12
В наличии:6 921 шт
Срок поставки: до недели
Норм. уп.: 300
Минимальная партия: 3000 шт
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 1 | 11,39 |
| от 300 | 9,06 |
| от 3 000 | 7,95 |
Склад 15
В наличии:2 800 шт
Срок поставки: до 10 дн.
Норм. уп.: 50
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 50 | 12,55 |
Описание
Диод Шоттки VS-10BQ060-M3/5BT от Vishay. Компонент рассчитан на поверхностный монтаж в корпусе DO-214AA (SMB) и работает в широком диапазоне температур от -55 до +150 °С. Подходит для высокочастотных выпрямителей и защиты от обратной полярности в промышленной автоматике и блоках питания.
Технические характеристики
| Тип | Диоды Шоттки |
| Тип | Schottky Rectifier |
| Вес | 0.10 g (0.003 oz) |
| В упаковке | REEL, 3200 шт |
| Монтаж | Поверхностный |
| Корпус | SMB (DO-214AA) |
| Тип монтажа | SMD |
| Корпус | DO-214AA (SMB) |
| Рабочая температура | -55…+150 °С |
| Device marking | IR1H (for 10BQ060) |
| Series inductance | 2.0 nH |
| Падение напряжения | 0.6 V @ 1A, 25°C; 0.76 V @ 2A, 25°C; 0.57 V @ 1A, 125°C; 0.69 V @ 2A, 125°C |
| Емкость перехода | 62 pF (V_R=5V, test signal 100kHz-1MHz, 25°C) |
| Ширина корпуса | 3.80 mm (0.150 in) max, 3.30 mm (0.130 in) min |
| Высота корпуса | 2.15 mm (0.085 in) max, 1.80 mm (0.071 in) min |
| Длина корпуса | 4.70 mm (0.185 in) max, 4.10 mm (0.161 in) min |
| Max dc reverse voltage | 60 V |
| Обратный ток утечки | 0.1 mA @ 25°C, 5.0 mA @ 125°C (at rated V_R) |
| Диап. темп. хр. | -55 to 150 °C |
| Non repetitive surge current | 700 A (5µs sine), 42 A (10ms sine) |
| Repetitive avalanche current | 1.0 A |
| Maximum average forward current | 1.0 A (50% duty cycle, rectangular waveform, T_L=103°C) |
| Non repetitive avalanche energy | 2.0 mJ (T_J=25°C, I_AS=1A, L=4mH) |
| Повторяющееся импульсное обратное напряжение | 60 V |
| Max voltage rate of change dv dt | 10000 V/µs |
| Max working peak reverse voltage | 60 V |
| Тепловое сопротивление переход-вывод | 36 °C/W (DC operation) |
| Диапазон темп. перехода | -55 to 150 °C |
| Термосопротивление переход-среда | 80 °C/W |
