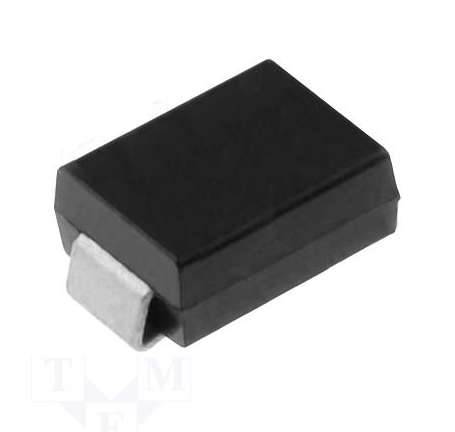

Диод VS-10BQ030-M3/5BT
У поставщика
У поставщиков
19 583 шт.
Норм. уп.: 130
Цены (собственный склад)
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 1 | 5,67 |
Цены поставщиков
Склад 2
В наличии:25 шт
Срок поставки: до 2 недель
Норм. уп.: 130
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 1 | 5,67 |
Склад 12
В наличии:17 000 шт
Срок поставки: до недели
Норм. уп.: 500
Минимальная партия: 5000 шт
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 1 | 16,56 |
| от 500 | 14,90 |
| от 5 000 | 12,86 |
Склад 13
В наличии:2 558 шт
Срок поставки: до недели
Норм. уп.: 3200
Минимальная партия: 32 шт
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 1 | 21,87 |
| от 89 | 19,72 |
| от 178 | 17,94 |
| от 355 | 16,58 |
| от 710 | 15,58 |
Описание
Диод Шоттки VS-10BQ030-M3/5BT от Vishay. Компонент рассчитан на прямой ток до 1 А и обратное напряжение 30 В, выпускается в компактном корпусе DO-214AC (SMA). Подходит для применения в импульсных источниках питания и цепях защиты бытовой электроники.
Технические характеристики
| Тип | Диоды Шоттки |
| Вес | 0.10 g |
| Маркировка | V1E |
| Корпус | SMB (DO-214AA) |
| Тип монтажа | SMD |
| Тип диода | Schottky rectifier |
| Артикул | VS-10BQ030PbF |
| Размеры корпуса | 4.70 mm x 3.80 mm x 2.15 mm |
| Lead pad layout | 4.2 mm x 2.5 mm (typical) |
| Avalanche energy | 3.0 mJ |
| Series inductance | 2.0 nH |
| Емкость перехода | 200 pF |
| Voltage rate of change | 10000 V/µs |
| Maximum reverse voltage | 30 V |
| Макс. темп. перехода | 150 °C |
| Диап. темп. хр. | -55 to +150 °C |
| Repetitive avalanche current | 1.0 A |
| Forward voltage drop at 1A 25C | 0.420 V |
| Обр. ток утечки при 25°C | 0.5 mA |
| Forward voltage drop at 1A 125C | 0.300 V |
| Maximum average forward current | 1.0 A |
| Reverse leakage current at 100C | 5.0 mA |
| Reverse leakage current at 125C | 15 mA |
| Тепловое сопротивление переход-вывод | 25 °C/W |
| Non repetitive surge current 5us sine | 430 A |
| Non repetitive surge current 10ms sine | 90 A |
| Термосопротивление переход-среда | 80 °C/W |
