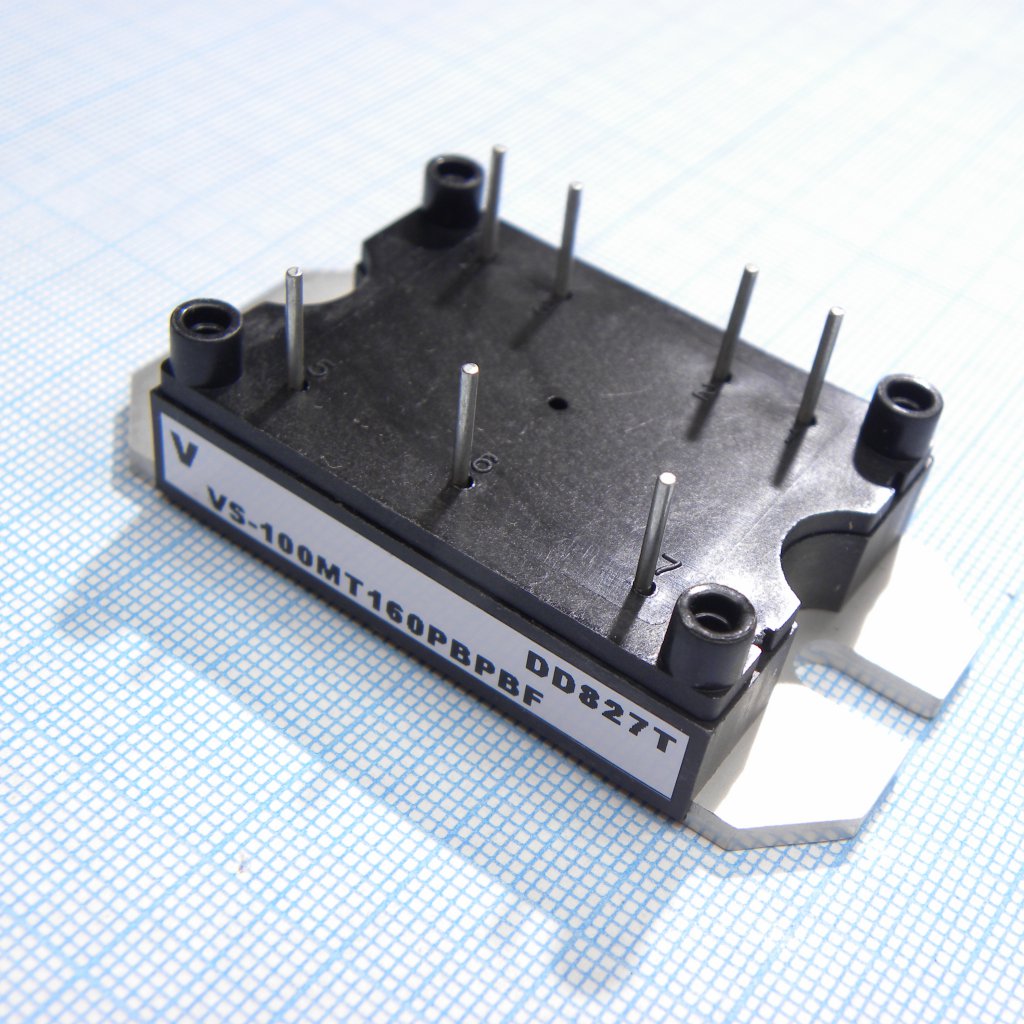

Диодный мост VS-100MT160PBPBF
У поставщика
У поставщиков
130 шт.
Норм. уп.: 10
Цены поставщиков
Склад 12
В наличии:130 шт
Срок поставки: до недели
Норм. уп.: 10
Минимальная партия: 100 шт
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 1 | 3 194,19 |
| от 10 | 3 194,19 |
Описание
Диодный мост Vishay VS-100MT160PBPBF рассчитан на высокий ток и напряжение до 1600 В. Компонент выполнен в прочном корпусе, обеспечивающем надежное охлаждение. Подходит для мощных выпрямителей в промышленной автоматике и силовых блоках питания.
Технические характеристики
| Тип | диодный мост |
| Тип | Three Phase Bridge (Power Module) |
| Вес | 65g |
| Корпус | MTP |
| Тип монтажа | THT |
| Артикул | VS-100MT160PBPBF |
| UL одобрение | E78996 |
| I2sqrt t fusing | 10130A²√s |
| I2t fusing 50Hz | 1013A²s |
| I2t fusing 60Hz | 920A²s |
| Момент затяжки | 4Nm |
| Slope resistance | 8.1mΩ |
| Threshold voltage | 0.75V |
| Воздушный зазор | 10.9mm (MT...PA) / 12.3mm (MT...PB) |
| Схема включения | Three phase bridge |
| Rms insulation voltage | 3500V |
| Maximum dc output current | 100A |
| Диап. темп. хр. | -40°C to 125°C |
| Maximum forward voltage drop | 1.51V at 100A, 25°C |
| Повторяющееся импульсное обратное напряжение | 1600V |
| Non repetitive surge current 50Hz | 450A |
| Non repetitive surge current 60Hz | 470A |
| Case to heatsink thermal resistance | 0.1K/W |
| Неповторяющееся импульсное обратное напряжение | 1700V |
| Диапазон темп. перехода | -40°C to 150°C |
| Maximum reverse leakage current at 150C | 5mA |
| Junction to case thermal resistance dc per module | 0.19K/W |
| Junction to case thermal resistance dc per junction | 1.14K/W |
| Junction to case thermal resistance 120deg per module | 0.22K/W |
| Junction to case thermal resistance 120deg per junction | 1.29K/W |
