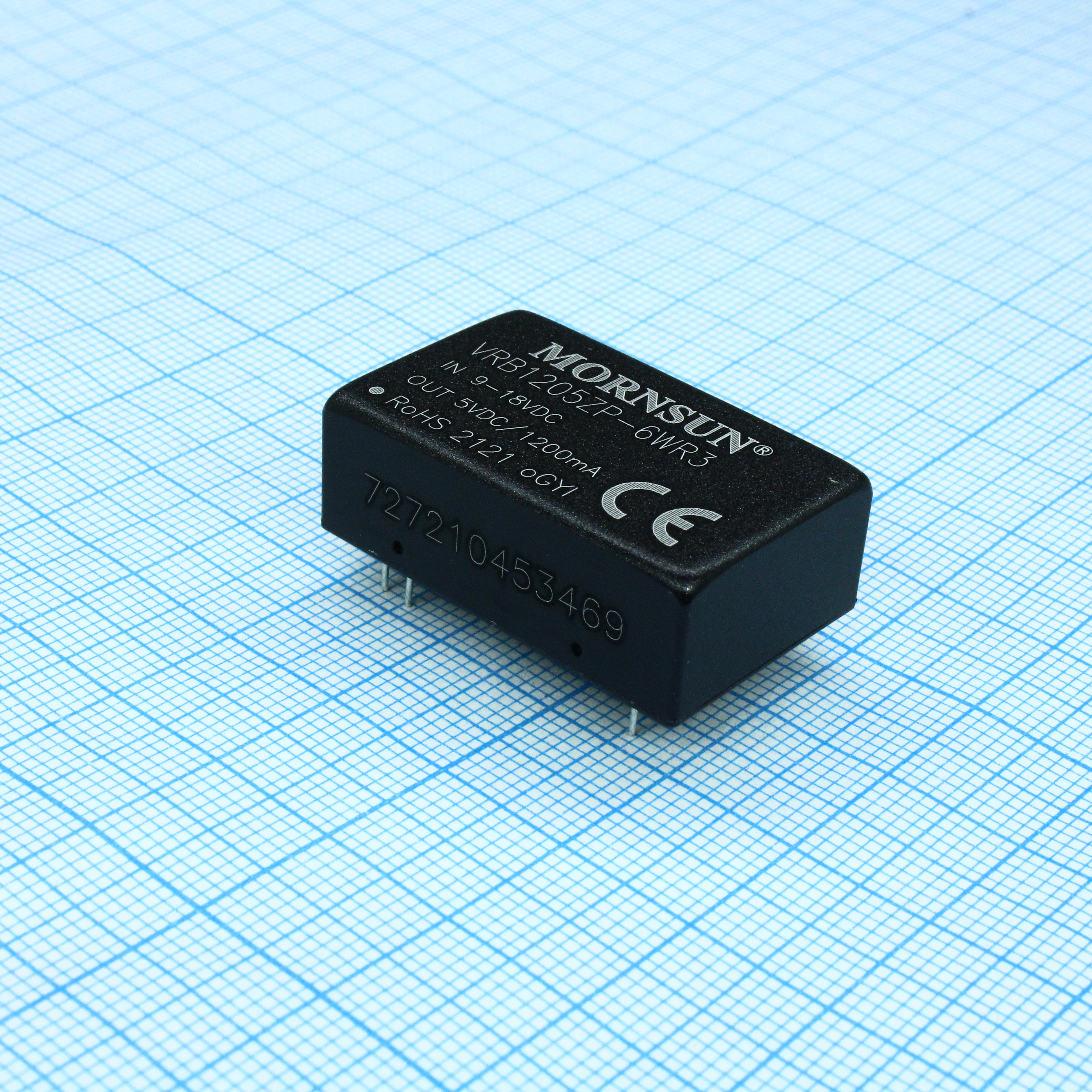

DC-DC преобразователь VRB1205ZP-6WR3 / 9-18В, понижающий 5В, 1.2А, 6Вт
У поставщика
ПроизводительMORNSUN
КатегорияDC-DC преобразователи
У поставщиков
129 шт.
Норм. уп.: 15
шт
Выгоднее:
Откуда взять
СкладЦена за штСуммаВ наличииУсловия
Склад 13срок до недели
Цена за шт623,62 ₽
дешевле всех
Сумма623,62 ₽
+ доплата 490,00 ₽
В наличии33 шт
без доплаты — заказ со склада от 17 300,00 ₽меньше — +490,00 ₽ на заказ, в ценах позицийюрлицам и ИП
от 3 — 609,30 ₽ (−2%)
Склад 39срок до недели
Цена за шт665,12 ₽
Сумма665,12 ₽
В наличии96 шт
юрлицам и ИП
от 6 — 642,68 ₽ (−3%)
1 шт · Склад 39 · 665,12 ₽
Описание
DC-DC преобразователь MORNSUN серии VRB1205ZP-6WR3 — изолированный понижающий модуль питания. Входной диапазон 9–18 В, стабилизированный выход 5 В при токе до 1.2 А и мощности 6 Вт. Предназначен для встраиваемых систем, промышленной автоматики и телекоммуникационного оборудования, где требуется гальваническая развязка и компактный монтаж.
Технические характеристики
| CS | IEC/EN61000-4-6 3Vr.m.s |
| RS | IEC/EN61000-4-3 10V/m |
| EFT | IEC/EN61000-4-4 ±2kV |
| ЭСР | IEC/EN61000-4-2 Contact ±4kV |
| MTBF | 1000k hours |
| Импульс | IEC/EN61000-4-5 line to line ±2kV |
| Серия | VRA_ZP-6WR3 & VRB_ZP-6WR3 |
| Вес | 12.0g |
| Корпус | DIP |
| Горячая замена | Unavailable |
| Тип монтажа | Выводной |
| Вибрация | 10-150Hz, 5G, 30Min along X,Y,Z |
| Размеры | 32.00×20.00×10.80mm |
| Описание | 6W isolated DC-DC converter in DIP package |
| Артикул | VRB1205ZP-6WR3 |
| Стандарт ЭМС | CISPR32/EN55032 класс A |
| Вх. фильтр | Pi filter |
| Вых. мощность | 6W |
| Пульсации и шум | 100mVp-p max |
| Материал корпуса | Aluminum alloy |
| Сертификация | EN/BSEN |
| Импульсное напряжение | 25VDC |
| Метод охлаждения | свободная воздушная конвекция |
| Мин. КПД | 78% |
| Тип. КПД | 80% |
| Вых. напряжение | 5VDC |
| Рег. нагрузки | ±0.5% typ, ±1% max |
| Напряжение запуска | 9VDC |
| Влажн. хранения | 5-95% RH |
| Точность напряжения | ±1% typ, ±3% max |
| Мощность, Вт | 6 |
| Напр. изоляции | 1500VDC |
| Линейная регулировка | ±0.2% typ, ±0.5% max |
| Макс. вых. ток | 1200mA |
| Диап. вх. напр. | 9-18VDC |
| Макс. емк. нагрузка | 1000µF |
| Темп. хранения | -55°C to +125°C |
| Частота перекл. | 300kHz |
| Сопр. изоляции | 1000MΩ |
| Напряжение, В | 12 В |
| Входной ток без нагрузки | 7mA |
| Ном. вх. напр. | 12VDC |
| Емк. изоляции | 1000pF |
| Раб. температура | -40°C to +85°C |
| Входной ток при полной нагрузке | 607mA |
| Защита от перегрузки по току | 110-190% Io |
| Защита от перенапр. | 110-160% Vo |
| Темп. коэф. | ±0.03%/°C |
| Время восстановления после переходного процесса | 300µs typ, 500µs max |
| Отраженный пульсирующий ток | 20mA |
| Защита от КЗ | Continuous, self-recovery |
| Температура пайки штыря | 300°C |
| Отклонение переходной характеристики | ±3% typ, ±5% max |
| Защита от пониженного напряжения входа | 5.5-6.5VDC |
