Импульсный источник питания 300-360Кгц 132В
У поставщика
ПроизводительVPSC
КатегорияМикросхемы
У поставщиков
48 шт.
Норм. уп.: 81
Цены поставщиков
Склад 13
В наличии:48 шт
Срок поставки: до недели
Норм. уп.: 81
Минимальная партия: 10 шт
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 1 | 72,61 |
| от 53 | 67,62 |
| от 162 | 63,65 |
| от 243 | 60,18 |
| от 486 | 57,83 |
Описание

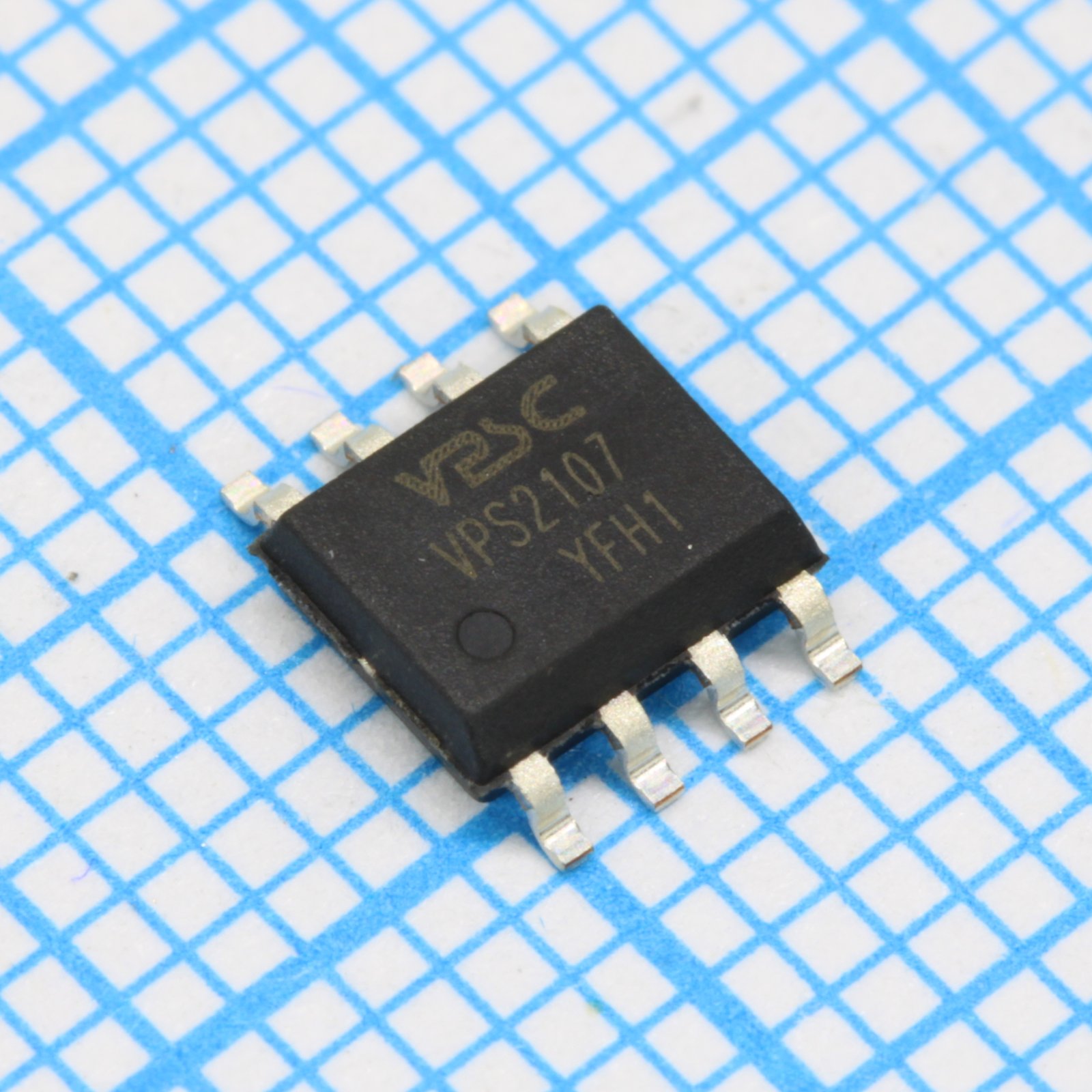

Микросхема VPS2107 от VPSC — импульсный источник питания для обратноходовых (Flyback), понижающих и повышающих преобразователей. Работает на частоте 300–360 кГц, выходное напряжение до 132 В, выпускается в компактном корпусе ESOP-8. Применяется в блоках питания промышленной автоматики и бытовой электроники.
Технические характеристики
| Мощность, Вт | 10 |
| ESD CDM | ±1000V |
| ЭСР HBM | ±1500V |
| Корпус | ESOP-8 |
| Тип монтажа | SMD |
| Топология | Flyback, Boost, Buck |
| Sleep time | 730ms |
| Max on time | 2.4us |
| Min on time | 250ns |
| Размер корпуса | 5.0mm*6.0mm |
| Feedback modes | PSR, SSR, Resistive divider |
| Макс. рабочий цикл | 80% |
| Operation modes | CCM, DCM |
| Время мягкого пуска | 3.6ms |
| Vdd ovp current | 5.3mA |
| Fb input current | -40nA |
| Rin resistor max | 1MΩ |
| Тепловая защита | 163°C |
| Uvlo threshold on | 3.3V |
| Vdd clamp voltage | 10V |
| Vdd ovp threshold | 10V |
| Макс. напр. пит. | 10V |
| Мин. напр. пит. | 4V |
| Uvlo threshold off | 3.0V |
| Vdd lockout voltage | 3.0V |
| Vdd startup voltage | 3.3V |
| Power mosfet current | 0.8A |
| Power mosfet voltage | 132V |
| Reference voltage fb | 2.0V |
| Com output current max | 1.3mA |
| Com output voltage max | 5.3V |
| Power mosfet resistance | 0.6Ω |
| Макс. частота переключения | 330kHz |
| Мин. частота переключения | 9kHz |
| Тип упаковки | Tape and Reel (лента в катушке) |
| Макс. темп. перехода | 150°C |
| Current sense voltage max | 2.0V |
| Макс. раб. темп. | 125°C |
| Мин. раб. темп. | -40°C |
| Current sense resistor min | 12kΩ |
| Input ovp recovery current | 90uA |
| Input ovp current threshold | 100uA |
| Гистерезис тепловой защиты | 18°C |
| Input ovp protection voltage | 2.2V |
| Описание (англ.) | Converter Offline Flyback Buck Boost Topology 300kHz~360kHz ESOP8 |
| Current sense voltage min psr | 250mV |
| Current sense voltage min ssr | 100mV |
| Input uvlo protection voltage | 2.0V |
