Интеллектуальный ключ 40В/6А/60мОм
У поставщика
ПроизводительSTMicroelectronics
КатегорияМикросхемы
У поставщиков
4 728 шт.
Норм. уп.: 1000
Цены поставщиков
Склад 13
В наличии:4 728 шт
Срок поставки: до недели
Норм. уп.: 1000
Минимальная партия: 10 шт
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 1 | 84,00 |
| от 87 | 78,81 |
| от 174 | 75,35 |
| от 347 | 72,29 |
| от 694 | 70,23 |
Описание

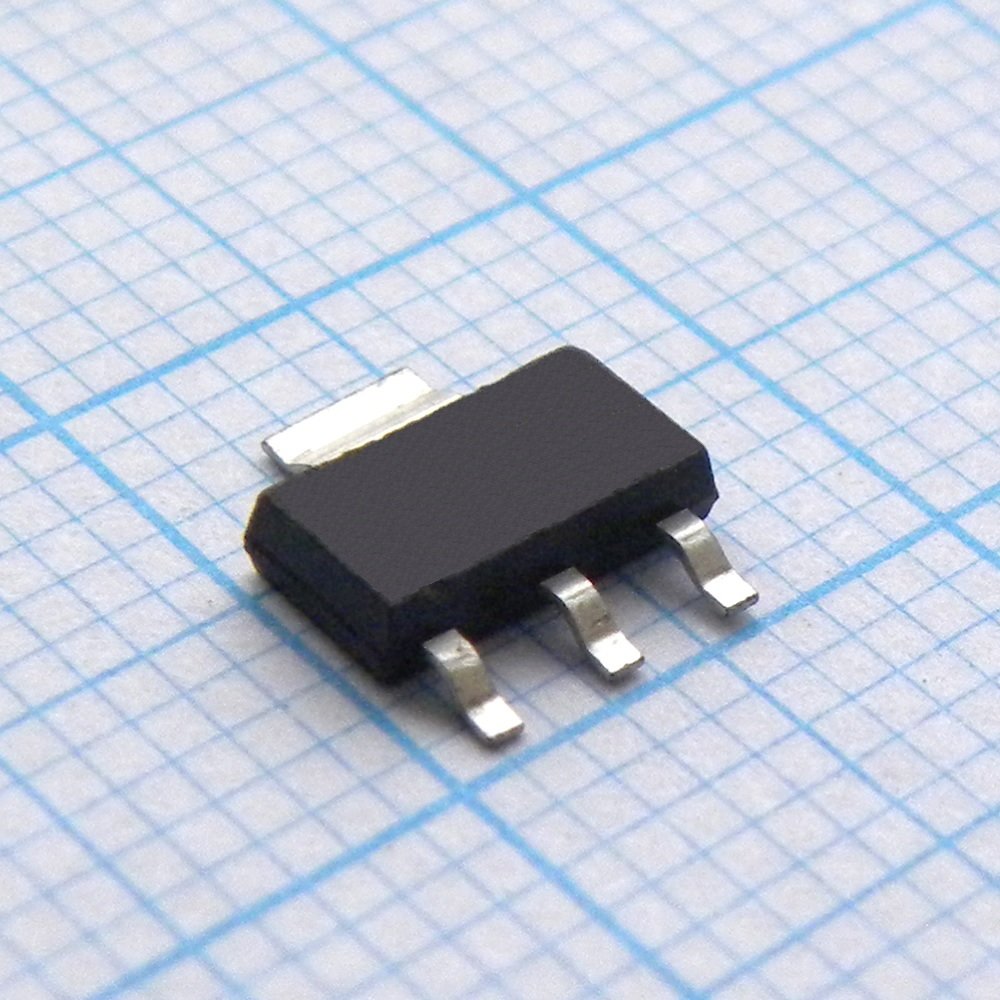

Интеллектуальный силовой ключ нижнего плеча от STMicroelectronics. Рассчитан на напряжение до 40 В, ток до 6 А и имеет низкое сопротивление открытого канала 60 мОм. Выполнен в компактном корпусе SOT-223. Применяется в автомобильной электронике и промышленной автоматике для коммутации нагрузок.
Технические характеристики
| Тип | VNN7NV04PTR-E |
| Корпус | SOT-223 |
| Особенности | linear current limitation, thermal shutdown, short circuit protection, integrated clamp, direct access to gate, diagnostic feedback through input pin, low current drawn from input pin, ESD protection |
| Тип монтажа | SMD |
| Шаг выводов | 2.30mm |
| Описание | Fully autoprotected Power MOSFET (intelligent switch) |
| Корпус | SOT-223 |
| Esd immunity hbm | 2kV |
| Clamp voltage max | 50V |
| Clamp voltage min | 40V |
| Clamp voltage typ | 45V |
| Current limit typ | 6A |
| Тип. входной ток | 50µA |
| Макс. вх. напр. | 40V |
| Ширина корпуса | 3.50-3.60mm |
| Макс. высота корпуса | 1.80mm |
| Input low level max | 1.5V |
| Макс. ток утечки | 50µA |
| Leakage current typ | 1µA |
| Package body length | 6.30-6.70mm |
| Input high level min | 2.25V |
| Drain gate voltage max | 40V |
| Reverse output current | -3A |
| Input current fault typ | 1.5mA |
| Leakage test conditions | V_DS=13V, V_IN=0 |
| Макс. раб. частота | 50kHz |
| Тип упаковки | Tape and Reel (лента в катушке) |
| Continuous drain current | 6A |
| Макс. напряжение сток-исток | 40V |
| Диап. темп. хр. | -55 to 150°C |
| Диапазон темп. перехода | -40 to 150°C |
| Описание (англ.) | Power Switch Lo Side 6A Automotive 4-Pin(3+Tab) SOT-223 T/R |
| On resistance test conditions | I_D=3A, V_IN=5V |
| Макс. Rси вкл. | 110mΩ |
| Drain source on resistance typ | 60mΩ |
| Тепловое сопр. переход-корпус | 4°C/W |
| Thermal resistance junction lead | 25°C/W |
| Тепловое сопротивление переход-среда | 62°C/W |
