Ключ силовой с ограничением тока до 16A автомобильного применения 16-Pin PowerSSO EP лента на катушке
У поставщика
ПроизводительSTMicroelectronics
КатегорияМикросхемы
У поставщиков
90 шт.
Норм. уп.: 2500
Цены поставщиков
Склад 13
В наличии:90 шт
Срок поставки: до недели
Норм. уп.: 2500
Минимальная партия: 6 шт
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 1 | 115,82 |
| от 7 | 113,74 |
| от 13 | 110,89 |
| от 25 | 106,59 |
| от 49 | 100,26 |
Описание

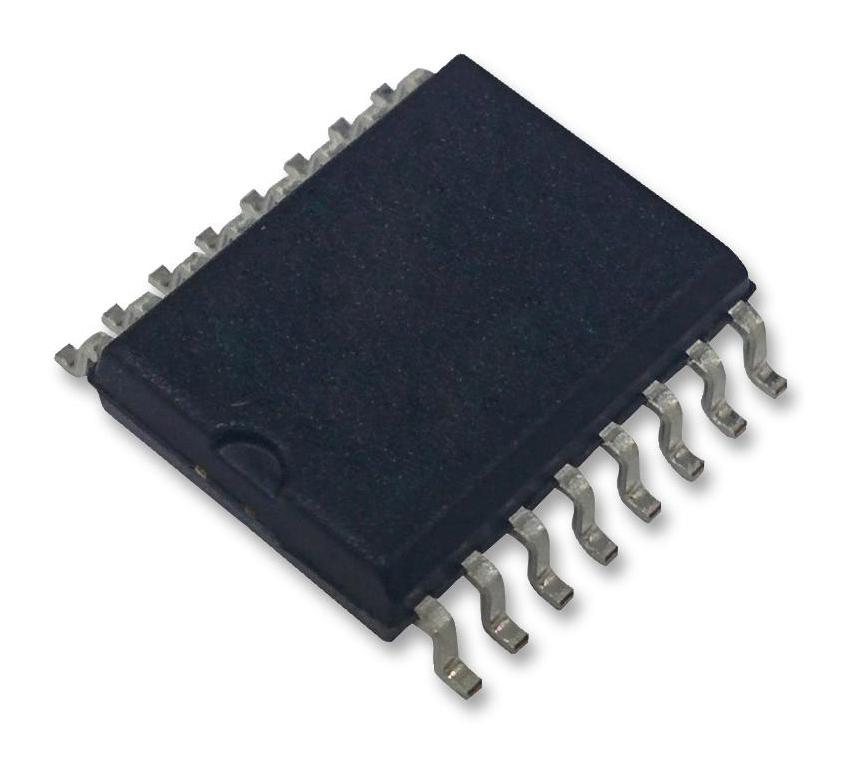

Силовой ключ STMicroelectronics VND7140AJTR с ограничением тока до 16 А предназначен для автомобильной электроники. Микросхема имеет два канала входа и выхода, выполнена в корпусе PowerSSO16 с открытой площадкой. Компонент соответствует стандарту AEC-Q100 и применяется в системах управления нагрузками автомобилей.
Технические характеристики
| Корпус | PowerSSO-16 |
| Тип монтажа | SMD |
| Типы нагрузок | automotive resistive, inductive and capacitive loads |
| Технология | VIPower M0-7 |
| Тип выхода | double channel high-side driver |
| Корпус | PowerSSO16 |
| Channel count | 2 |
| Квалификация | AEC-Q100 |
| Fault reset pin | FaultRST |
| Sense enable pin | SEN |
| Max supply voltage | 40V |
| Diagnostic features | MultiSense analog feedback with multiplexed load current, VCC, chip temperature; overload and short to ground indication; thermal shutdown indication; OFF-state open-load detection; output short to VCC detection; sense enable/disable |
| Защита | undervoltage shutdown, overvoltage clamp, load current limitation, self limiting of fast thermal transients, configurable latch-off on overtemperature or power limitation |
| Макс. ток дежурного режима | 0.5µA |
| Макс. рабочее напряжение | 28V |
| Мин. раб. напр. | 4V |
| Current limitation typ | 12A |
| On state resistance typ | 140mΩ |
| Тип упаковки | Tape and Reel (лента в катушке) |
| Logic voltage compatibility | 3V and 5V CMOS |
| Описание (англ.) | Current Limit SW 2-IN 2-OUT to 16A Automotive AEC-Q100 16-Pin PowerSSO EP T/R |
