Интеллектуальный ключ 2 канала для применения 24V (58В - max), 70А, 16мОм, потребление 2мкА
У поставщика
ПроизводительSTMicroelectronics
КатегорияМикросхемы
У поставщиков
82 шт.
Норм. уп.: 600
Цены поставщиков
Склад 13
В наличии:82 шт
Срок поставки: до недели
Норм. уп.: 600
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 1 | 568,66 |
| от 5 | 537,75 |
| от 10 | 512,58 |
| от 19 | 493,87 |
| от 37 | 479,95 |
Описание

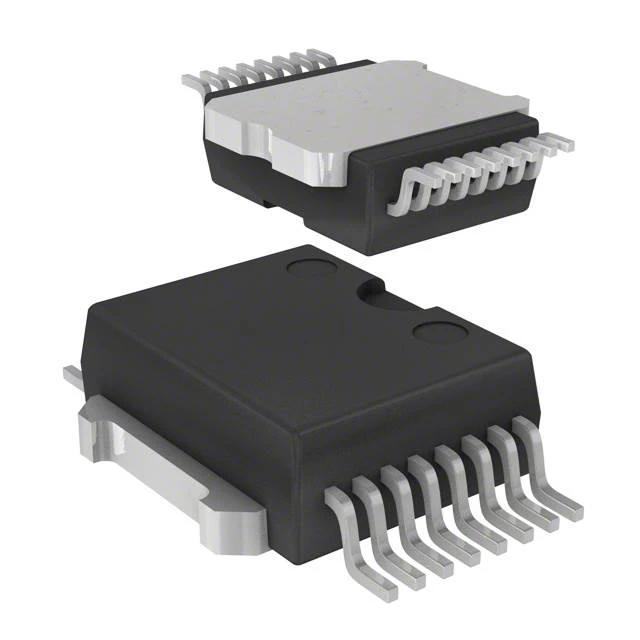

Интеллектуальный ключ STMicroelectronics VND5T016ASPTR-E управляет мощной нагрузкой в цепях до 58 В. Двухканальный коммутатор рассчитан на ток 70 А при сопротивлении открытого канала 16 мОм, потребляя в режиме ожидания всего 2 мкА. Выполнен в корпусе PowerSO16 для поверхностного монтажа. Применяется в автомобильной электронике и промышленной автоматике.
Технические характеристики
| Тип | Double channel high side driver |
| Корпус | PowerSO-16 |
| Тип монтажа | SMD |
| Diagnostic | Analog current sense, fault reset standby |
| Размеры | PowerSO-16 package, see mechanical data |
| Защита | Undervoltage shutdown, overvoltage clamp, load current limitation, thermal shutdown, reverse battery, ESD |
| Артикул | VND5T016ASPTR-E |
| Корпус | PowerSO16 |
| Ток в режиме ожидания | 2µA |
| Current limitation typ | 70A |
| Диап. раб. напр. | 8V to 36V |
| Тип упаковки | Tape and Reel (лента в катушке) |
| Input logic compatibility | 3.0V CMOS |
| Диапазон темп. перехода | -40°C to 150°C |
| Max demagnetization energy | provided in curves |
| Output current sense ratio | proportional to load current |
| Max supply voltage transient | 58V |
| Off state supply current typ | 2µA |
| Описание (англ.) | Power Switch Hi Side Automotive 18-Pin(16+2Tab) PowerSO T/R |
| Тепл. сопр. переход-корпус | not explicitly given in extracted snippet |
| Рабочая температура | -40...+150C |
| Typical on state resistance per channel | 16mΩ |
