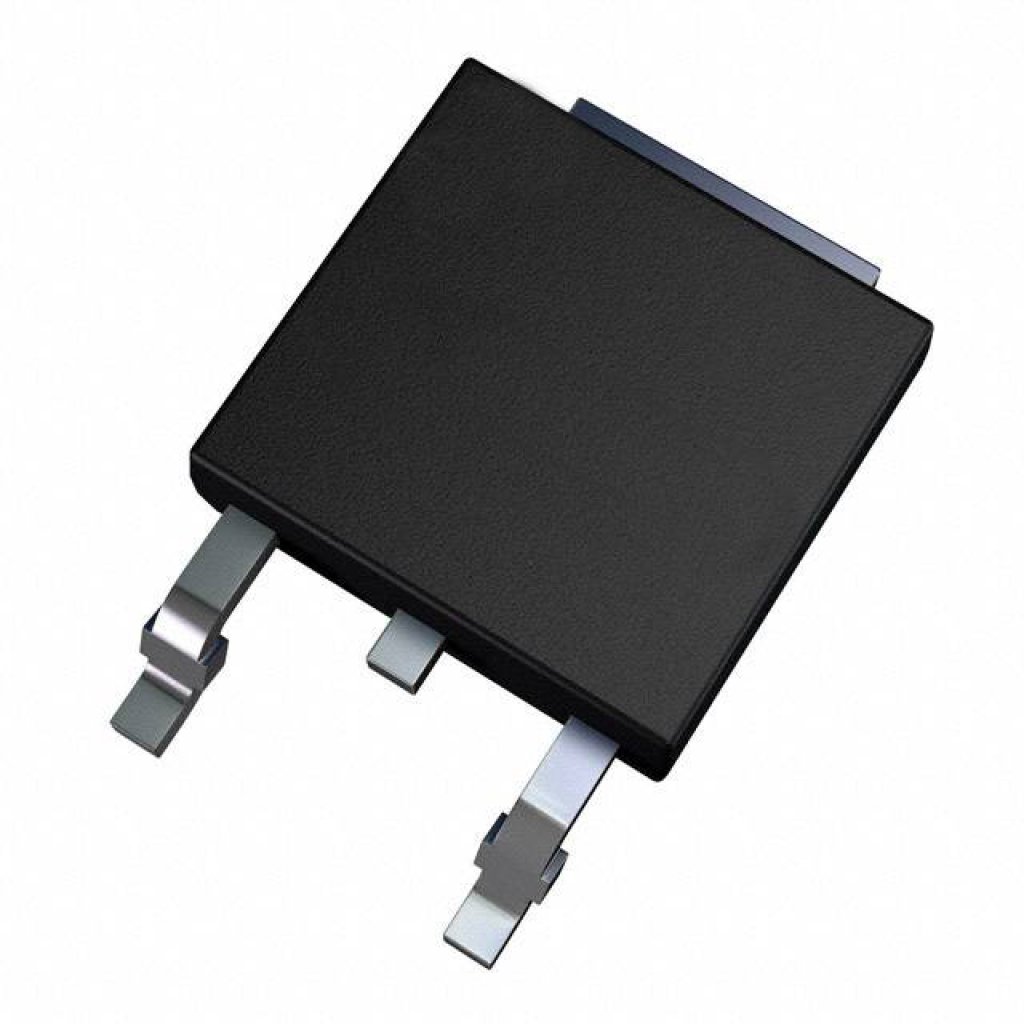

Ключ силовой MOSFET OMNIFET 70В 5A DPAK
У поставщика
ПроизводительSTMicroelectronics
КатегорияМикросхемы
У поставщиков
240 шт.
Норм. уп.: 2500
Цены поставщиков
Склад 13
В наличии:240 шт
Срок поставки: до недели
Норм. уп.: 2500
Минимальная партия: 6 шт
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 1 | 118,09 |
| от 19 | 109,95 |
| от 38 | 103,30 |
| от 75 | 98,35 |
| от 150 | 94,65 |
Описание
Силовой ключ MOSFET OMNIFET от STMicroelectronics. Выдерживает напряжение до 70 В и ток до 5 А, выпускается в компактном корпусе D-Pak (TO-252) для поверхностного монтажа. Подходит для коммутации нагрузок в промышленной автоматике и автомобильной электронике.
Технические характеристики
| Корпус | DPAK (TO-252) |
| Тип монтажа | SMD |
| Размеры | Шаг выводов: 2.288mm; Макс. ширина корпуса: 6.2mm; Высота корпуса макс.: 2.4mm; Макс. длина корпуса: 6.8mm |
| Технология | VIPower M0 |
| Описание | Fully autoprotected Power MOSFET |
| Gate access | direct access to gate (analog driving) |
| Артикул | VND5N07TR-E |
| Корпус | D-Pak (TO-252) |
| Макс. частота | 50kHz |
| Совместимость | standard Power MOSFET |
| Alternative package | IPAK (TO-251) |
| Защита | thermal shutdown, linear current limitation, overvoltage clamp, short circuit protection, integrated clamp, ESD protection, diagnostic feedback |
| Current limit typical | 5A |
| On state resistance max | 0.2Ω |
| Тип упаковки | Tape and Reel (лента в катушке) |
| Диап. темп. хр. | -55°C to 150°C |
| Voltage drain source clamp | 70V |
| Диап. раб. темп. | -40°C to 150°C |
| Описание (англ.) | MOSFET OMNIFET 70V 5A DPAK |
| Thermal resistance junction case dpak | 3°C/W |
| Thermal resistance junction case ipak | 5°C/W |
| Рабочая температура | -40°C ~ 150°C (TJ) |
