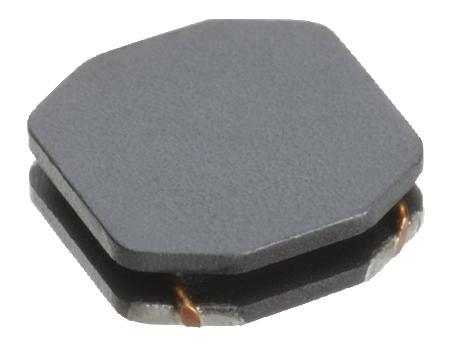

Катушка индуктивности SMD силовая проволочная экранированная 22мкГн ±20% 1МГц феррит 0.95A 0.468Ом 1515 лента на катушке
У поставщика
ПроизводительTDK-EPCOS
У поставщиков
323 шт.
Норм. уп.: 1000
Цены поставщиков
Склад 13
В наличии:323 шт
Срок поставки: до недели
Норм. уп.: 1000
Минимальная партия: 34 шт
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 1 | 20,73 |
| от 104 | 18,60 |
| от 207 | 16,84 |
| от 413 | 15,49 |
| от 1 000 | 14,50 |
Описание
Катушка индуктивности силовая экранированная от TDK-EPCOS. Индуктивность 22 мкГн, рассчитана на ток до 0,95 А при сопротивлении 0,468 Ом. Выполнена в компактном SMD-корпусе 4x4x1,2 мм. Применяется в DC/DC-преобразователях и цепях питания портативной электроники.
Технические характеристики
| Тип | VLS4012E |
| Ширина | 4.0mm |
| Высота | 1.2mm |
| Длина | 4.0mm |
| Серия | VLS-E |
| Корпус | SMD 4*4*1.2 |
| Тип монтажа | SMD |
| Размеры | 4.0×4.0×1.2mm |
| Индуктивность | 22µH |
| Артикул | VLS4012ET-220M |
| Без галогенов | Да |
| Материал сердечника | ferrite |
| Isat condition | 30% below nominal inductance |
| Соотв. RoHS | Да |
| Срок хранения | less than 12 months |
| Itemp condition | 40°C temperature rise by self heating |
| Тип корпуса | Taping |
| Кол-во в упаковке | 1000 pieces/reel |
| Reflow peak temp | 260°C |
| Время пика оплавления | 10s |
| Влажн. хранения | 10 to 75% RH or less |
| Сопротивление DC макс. | 0.468Ω |
| Тип. сопротивление DC | 0.390Ω |
| Individual weight | 67mg |
| Rated current note | smaller value of either Isat or Itemp |
| Measuring frequency | 1MHz |
| Reflow preheat time | 60 to 120s |
| Темп. хранения | 5 to 40°C |
| Допуск индуктивности | ±20% |
| Magnetic shield type | Да |
| Примечание | 22uH 950mA |
| Reflow soldering temp | 230°C |
| Время оплавления | 30s |
| Rated current isat max | 0.63A |
| Rated current isat typ | 0.70A |
| Rated current itemp typ | 0.95A |
| Reflow preheat temp max | 180°C |
| Reflow preheat temp min | 150°C |
| Тип упаковки | Tape and Reel (лента в катушке) |
| Диап. темп. хр. | -40 to +105°C |
| Lead free solder compatible | Да |
| Диап. раб. темп. | -40 to +105°C |
| Описание (англ.) | Inductor Power Shielded Wirewound 22uH 20% 1MHz Ferrite 0.95A 0.468Ohm DCR 1515 T/R |
