Датчик приближения многоцелевой питание 2,6В...3,5 В постоянного тока, 12-Pin OLGA лента на катушке
У поставщика
ПроизводительSTMicroelectronics
КатегорияДатчики положения (расстояния)
У поставщиков
1 шт.
Цены поставщиков
Склад 13
В наличии:1 шт
Срок поставки: до недели
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 1 | 261,04 |
| от 4 | 257,07 |
| от 7 | 251,82 |
| от 13 | 244,06 |
| от 25 | 231,64 |
Описание

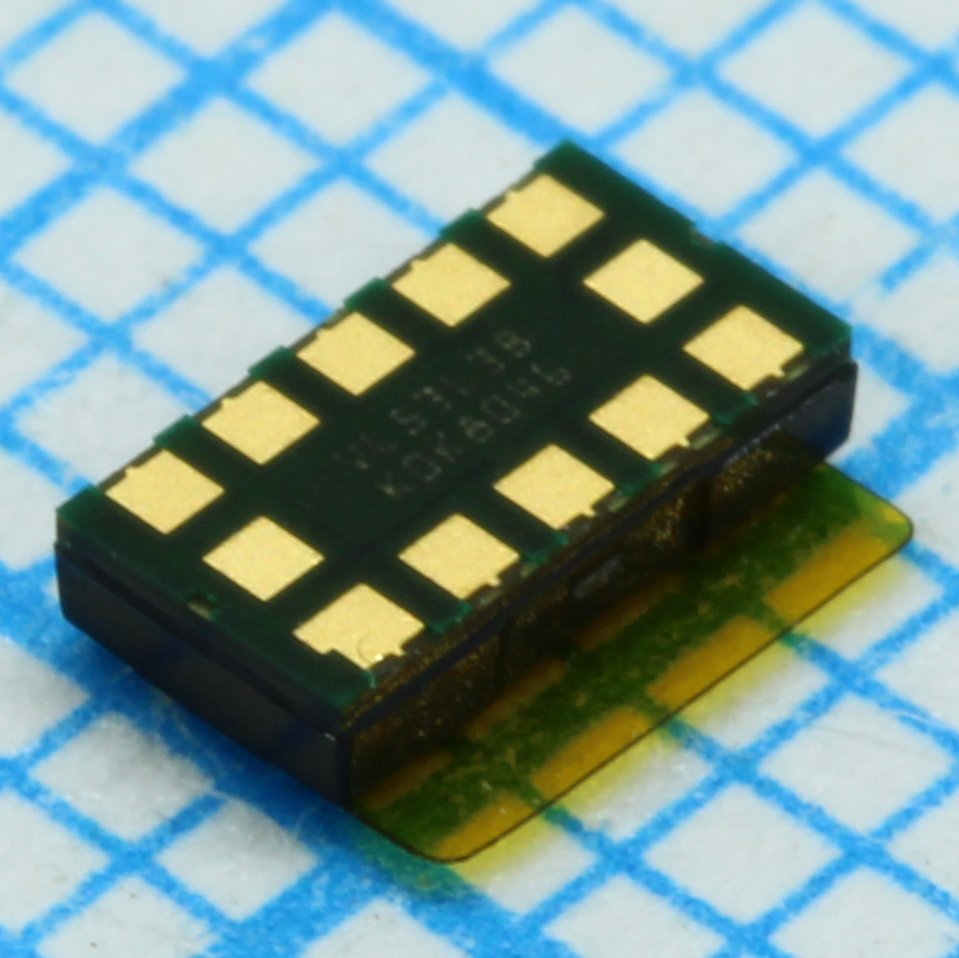

Датчик приближения VL53L3CXV0DH/1 от STMicroelectronics — многоцелевой сенсор для измерения расстояния до нескольких объектов. Работает при напряжении от 2,6 до 3,5 В постоянного тока, выпускается в компактном корпусе OLGA с 12 выводами. Подходит для систем промышленной автоматики и бытовой электроники.
Технические характеристики
| Корпус | Optical LGA12 |
| Тип монтажа | SMD |
| I2c modes | Fast mode (400 kHz), Fast mode plus (1 MHz) |
| Размеры | 4.4 x 2.4 x 1 mm |
| Reflowable | Да |
| Технология | Time-of-Flight (ToF), FlightSense, direct ToF, histogram based |
| Output Type | I2C |
| Описание | Time-of-Flight ranging sensor with multitarget detection |
| I2c address | 0x52 |
| Артикул | VL53L3CXV0DH/1 |
| Применение | Service robots and vacuum cleaners, Sanitary, Smart buildings and smart lighting, IoT, Laser assisted autofocus (AF), Video focus tracking assistance |
| Emitter type | 940 nm invisible laser (VCSEL) |
| Производитель | STMicroelectronics |
| Выводы корпуса | 12 |
| Power supply | Single |
| Detector type | Single Photon Avalanche Diode (SPAD) array |
| I2c interface | Да |
| Xshutdown pin | Да |
| Gpio interrupt | Да |
| Напряжение питания | 2.6V to 3.5V |
| Sensing Distance | 10mm ~ 310cm |
| Voltage - Supply | 2.6V ~ 3.5V |
| Software drivers | C, Linux |
| Описание | SENSOR OPTICAL 10-100CM I2C |
| I2c max frequency | 1MHz |
| Smudge correction | Да |
| Темп. диапазон | -20°C to 85°C |
| Crosstalk immunity | >80cm |
| Emitter wavelength | 940nm |
| Max detection range | 300cm |
| I2c pullup fast mode | CL<=90pF: 3.6kOhms; 90pF<CL<=140pF: 2.4kOhms; 140pF<CL<=270pF: 1.2kOhms; 270pF<CL<=400pF: 0.8kOhms |
| Operating Temperature | -20°C ~ 85°C |
| Field of view typical | 25° |
| Multitarget detection | Да |
| Макс. рабочее напряжение | 3.5V |
| Мин. раб. напр. | 2.6V |
| Тип упаковки | Tape and Reel (лента в катушке) |
| I2c pullup fast mode plus | CL<=90pF: 1.5kOhms; 90pF<CL<=140pF: 1kOhms; 140pF<CL<=270pF: 0.5kOhms; 270pF<CL<=400pF: 0.3kOhms |
| Макс. раб. темп. | 85°C |
| Мин. раб. темп. | -20°C |
| Recommended capacitor avdd | 100nF |
| Recommended capacitor bulk | 4.7µF |
| Pullup resistor xshut gpio1 | 10kOhms |
| Описание (англ.) | Proximity and multi-target sensor 2.6V to 3.5VDC 12-Pin OLGA T/R |
| I2c series resistor fast mode | 0Ohms |
| I2c series resistor fast mode plus | 50-100Ohms |
