Материнская плата для SOM модуля компании SoMLabs - SLS12RT
У поставщика
ПроизводительSoMLabs
У поставщиков
3 шт.
Цены поставщиков
Склад 13
В наличии:3 шт
Срок поставки: до недели
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 1 | 6 270,74 |
| от 2 | 6 126,87 |
| от 3 | 5 988,36 |
| от 4 | 5 878,41 |
| от 5 | 5 817,90 |
Описание

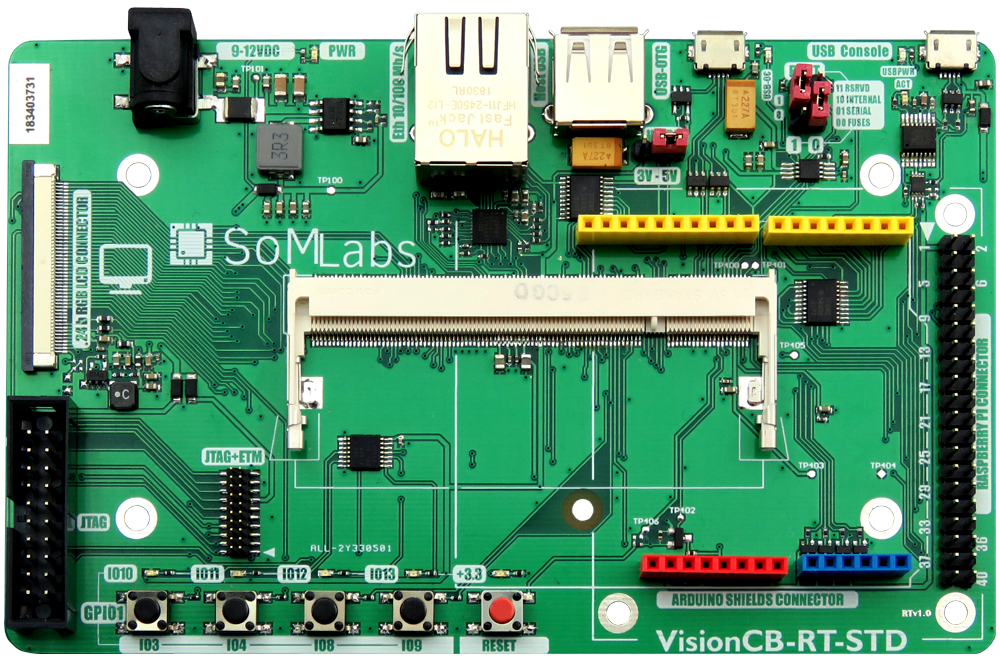

Материнская плата VisionCB-RT-STD v.1.0 от компании SoMLabs предназначена для установки SOM-модуля SLS12RT. Плата обеспечивает стабильное питание и интерфейсы для подключения периферии. Подходит для разработки и прототипирования встраиваемых систем и промышленной автоматики.
Технические характеристики
| Ревизия | 20200709131152 |
| Размеры | 145mm x 90mm x 17mm |
| Описание | Carrier board for VisionSOM family of computer-on-modules based on NXP i.MX RT application processors (ARM Cortex-M7) |
| Название продукта | VisionCB-RT-STD v.1.0 |
| Тип монтажа | SMD |
| Som connector | SODIMM200 |
| Скорость Ethernet | 10/100Mbit/s |
| User interface | 5 Pushbuttons, 5 LEDs, Boot selector |
| Display interface | 50-pin FFC/FPC Parallel RGB 24-bit |
| Макс. ток питания | 0.15A |
| Макс. напр. пит. | 15.0V |
| Мин. напр. пит. | 9.0V |
| Напряжение питания тип. | 12.0V |
| Arduino header pins | 1x8, 1x6, 1x8, 1x10 |
| Jtag connector pins | 20 |
| Expansion connectors | Arduino Uno Rev. 3 1x8, 1x6, 1x8, 1x10 Pin Headers (Female), Raspberry Pi compatible 2x20 Pin Header (Male) |
| Usb power supply max | 5.5V |
| Usb power supply min | 4.75V |
| Usb power supply typ | 4.9V |
| Power supply microusb | 5V DC |
| Макс. диапазон температур | +70°C |
| Мин. диапазон температур | 0°C |
| Display max resolution | 1366 x 768 |
| Output voltage vcc 3v3 | 3.3V |
| Uart console converter | FTDI FT230 |
| Boot selector boot0 pin | GPIO_AD_B0_04 |
| Boot selector boot1 pin | GPIO_AD_B0_05 |
| Jtag etm connector pins | 20 |
| Тип упаковки | Штучный товар |
| Communication connectors | 1x JTAG connector, 1x J-Trace connector, 1x Ethernet 10/100Mbit/s RJ45, 1x USB Host Type A, 1x USB Micro AB, 1x Console MicroUSB B (via FTDI FT230 UART to USB converter) |
| Raspberry pi header pins | 40 |
| Power supply dc connector | 9-12V DC (5.5x2.1 connector) |
| Output current vcc 3v3 max | 500mA |
| Boot selector boot0 default | pulled down with 10k resistor |
| Boot selector boot1 default | pulled up with 1k resistor |
| Input gpio voltage j405 max | 3.3V |
| Input gpio voltage j501 max | 3.3V |
| Input gpio voltage j504 max | 3.3V |
| Input gpio voltage j502 j503 max | 3.3V/5V |
