Плата отладочная для семейства компьютеров на модулях VisionSOM-8Mmini, работающих на базе NXP
У поставщика
ПроизводительSoMLabs
У поставщиков
5 шт.
шт
Выгоднее:
Откуда взять
СкладЦена за штСуммаВ наличииУсловия
Склад 13срок до недели
Цена за шт13 030,53 ₽
Сумма13 030,53 ₽
+ доплата 490,00 ₽
В наличии5 шт
без доплаты — заказ со склада от 17 300,00 ₽меньше — +490,00 ₽ на заказ, в ценах позицийюрлицам и ИП
от 2 — 12 598,59 ₽ (−3%)
Заказ со склада «Склад 13» с этой позицией — 13 030,53 ₽. До заказа без доплаты не хватает 4 269,47 ₽; пока не набрано, 490,00 ₽ распределятся по ценам позиций этого склада.
1 шт · Склад 13 · 13 030,53 ₽
Описание

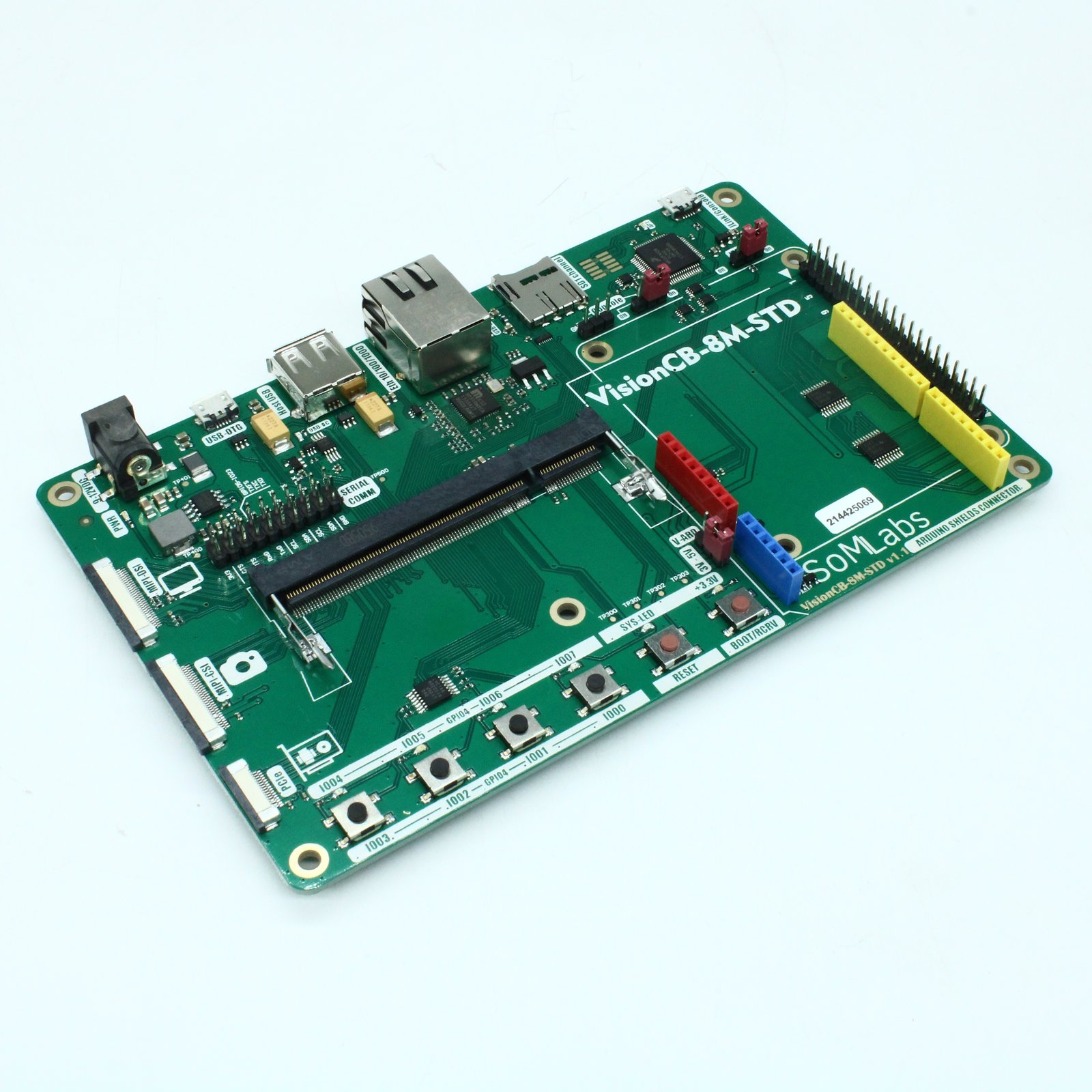

Плата отладочная VISIONCB-8MM-STD V.1.1 от SoMLabs предназначена для модулей VisionSOM-8Mmini на базе процессоров NXP. Оснащена разъёмами для подключения периферии, портами USB и Ethernet, а также слотом для microSD. Используется для прототипирования и отладки встраиваемых систем в промышленной автоматике и IoT-устройствах.
Технические характеристики
| Корпус | development carrier board PCB |
| Компонент | VisionCB-8M-STD v1.1 carrier board |
| Размеры | 160mm x 100mm x 18mm |
| I2c voltage | 3.3V |
| Compatible som | VisionSOM-8Mmini (NXP i.MX8M Mini quad core ARM Cortex-A53 + single Cortex-M4) |
| Скорость Ethernet | 10/100/1000 Mbit/s |
| Pcie interface | single lane FPC/FFC 0.5mm |
| Usb interfaces | 1x USB Host Type A, 1x USB OTG Micro AB, 1x Console MicroUSB B |
| User interface | 4+2 pushbuttons, 4+2 LEDs |
| Интерфейс отладки | built-in Segger J-Link JTAG debugger |
| Power connector | central connector J400, positive pole |
| Power supply dc | 9V min, 12V typ, 15V max (recommended 9-12V DC) |
| Sodim connector | SODIMM200 |
| Интерфейс камеры | 30-pin FFC/FPC MIPI-CSI2 up to 4 lanes |
| Display interface | 30-pin FFC/FPC MIPI-DSI up to 4 lanes |
| Темп. диапазон | 0 to +70°C |
| Макс. ток питания | 0.12A excluding LCD, USB and other external loads |
| Arduino gpio voltage | 3.3V or 5V selectable by V-ARD jumper |
| Expansion connectors | 2x10 pin serial header, 2x20 pin Raspberry Pi header, Arduino compatible connector, MicroSD socket |
| Pcie series resistance | 100Ω |
| Lcd camera logic supply | 3.3V (3.25V min, 3.35V max) |
| Тип упаковки | Штучный товар |
| Lcd camera backlight aux supply | 5V (4.85V min, 5.1V max) |
| Touch panel interrupt pull up resistor | 47kΩ |
