Импульсный источник электропитания первичный 6Вт 60кГц
У поставщика
ПроизводительSTMicroelectronics
КатегорияМикросхемы
У поставщиков
600 шт.
Норм. уп.: 50
Цены поставщиков
Склад 13
В наличии:600 шт
Срок поставки: до недели
Норм. уп.: 50
Минимальная партия: 12 шт
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 1 | 63,60 |
| от 35 | 58,62 |
| от 100 | 54,54 |
| от 150 | 51,50 |
| от 300 | 49,22 |
Описание

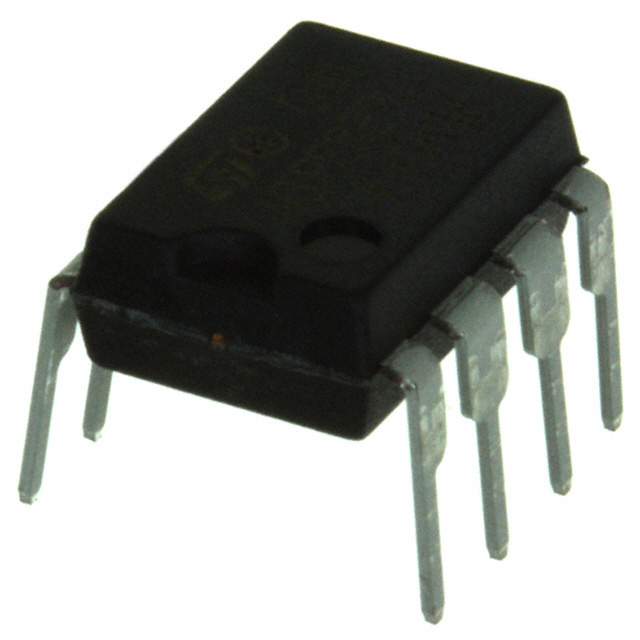

Микросхема импульсного источника питания VIPER17LN от STMicroelectronics. Работает на частоте 60 кГц и обеспечивает мощность до 6 Вт. Выполнена в корпусе DIP-7 с рабочим диапазоном температур от -40 до +150 °C. Применяется в компактных блоках питания для бытовой электроники.
Технические характеристики
| ESD CDM | 1.5kV |
| ЭСР HBM | 4kV |
| Особенности | soft-start, auto-restart, burst mode, brown-out protection, overvoltage protection, overcurrent protection, frequency jittering, adjustable current limit, hiccup mode |
| Тип монтажа | THT |
| Артикул | VIPER17LN |
| Производитель | STMicroelectronics |
| Тип упаковки | DIP-7 |
| Корпус | DIP-7 |
| Кол-во выводов | 7 |
| Voltage fb max | 5.5V |
| Current vdd max | 25mA |
| Мощность в режиме ожидания макс. | 30mW at 265VAC |
| Voltage max drain | 800V |
| Frequency operating | 60kHz |
| Температура хранения | -55 to 150°C |
| Input voltage ac range | 85-265VAC |
| Current drain pulse max | 2.5A |
| Тип упаковки | Tube (туба) |
| Current limit adjustable | Да |
| Voltage br threshold typ | 1.23V |
| Voltage ovp threshold typ | 4.8V |
| Power typical 230vac adapter | 9W |
| Описание (англ.) | SMPS primary IC 6W 60kHz |
| Temperature operating junction | -40 to 150°C |
| Avalanche energy repetitive max | 2mJ |
| Power typical 230vac open frame | 10W |
| Power typical 85 265vac adapter | 5W |
| Thermal resistance junction pin | 40°C/W |
| Current avalanche repetitive max | 1A |
| Power typical 85 265vac open frame | 6W |
| Тепловое сопротивление переход-среда | 110°C/W |
| Рабочая температура | -40...+150C |
| Thermal resistance junction ambient with copper | 90°C/W |
