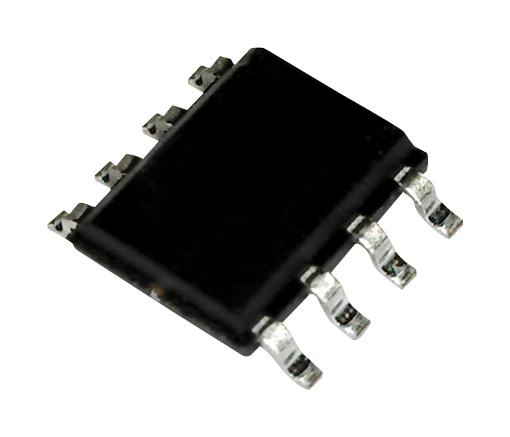

Автономный ключ ШИМ импульсного источника электропитания 8SOIC
У поставщика
ПроизводительSTMicroelectronics
КатегорияМикросхемы
У поставщиков
3 228 шт.
Норм. уп.: 2500
Цены поставщиков
Склад 13
В наличии:3 228 шт
Срок поставки: до недели
Норм. уп.: 2500
Минимальная партия: 20 шт
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 1 | 34,94 |
| от 35 | 33,99 |
| от 70 | 32,71 |
| от 140 | 30,99 |
| от 280 | 29,21 |
Описание
Микросхема автономного ШИМ-ключа импульсного источника питания от STMicroelectronics. Работает в диапазоне температур от 25 до 125 °C, поставляется в корпусе SO-8 на ленте. Подходит для построения компактных импульсных блоков питания в промышленной автоматике и бытовой электронике.
Технические характеристики
| Корпус | SO-8 |
| Тип монтажа | SMD |
| Топология | Offline switched-mode power supply primary switcher |
| Время спада | 100ns |
| Время нарастания | 50ns |
| Vdd range | 9V to 38V |
| Артикул | VIPER12A-E |
| Корпус | SO-8 |
| Blanking time | 500ns |
| Drain capacitance | 40pF at VDS=25V |
| Max supply voltage | 50V |
| Restart duty cycle | 16% |
| Vdd hysteresis max | 7.2V |
| Vdd hysteresis min | 5.8V |
| Vdd hysteresis typ | 6.5V |
| Current sense delay | 200ns |
| Частота перекл. | 60kHz |
| Minimum turn on time | 700ns |
| On resistance 25c max | 30Ω |
| On resistance 25c typ | 27Ω |
| On resistance 100c typ | 54Ω |
| Off state drain current | 0.1mA at VDS=500V, TJ=125°C |
| Тип упаковки | Tape and Reel (лента в катушке) |
| Max drain source voltage | 730V |
| Power capability european | 8W |
| Диап. темп. хр. | -55°C to 150°C |
| Vdd startup threshold max | 16V |
| Vdd startup threshold min | 13V |
| Vdd startup threshold typ | 14.5V |
| Vdd shutdown threshold max | 9V |
| Vdd shutdown threshold min | 7V |
| Vdd shutdown threshold typ | 8V |
| Power capability wide range | 5W |
| Гистерезис тепловой защиты | 40°C |
| Peak drain current limit max | 0.48A |
| Peak drain current limit min | 0.32A |
| Peak drain current limit typ | 0.4A |
| Описание (англ.) | OFFLINE SWIT PWM SMPS 8SOIC |
| Vdd overvoltage threshold max | 46V |
| Vdd overvoltage threshold min | 38V |
| Vdd overvoltage threshold typ | 42V |
| Напряжение пробоя сток-исток | 730V |
| Max startup drain source voltage | 400V |
| Operating case temperature range | -40°C to 150°C |
| Тепловое сопр. переход-корпус | 25°C/W |
| Thermal shutdown temperature min | 140°C |
| Thermal shutdown temperature typ | 170°C |
| Тепловое сопротивление переход-среда | 55°C/W |
| Рабочая температура | 25°C ~ 125°C |
| Operating supply current switching typ | 4.5mA |
| Operating supply current not switching max | 5mA |
| Operating supply current not switching min | 3mA |
