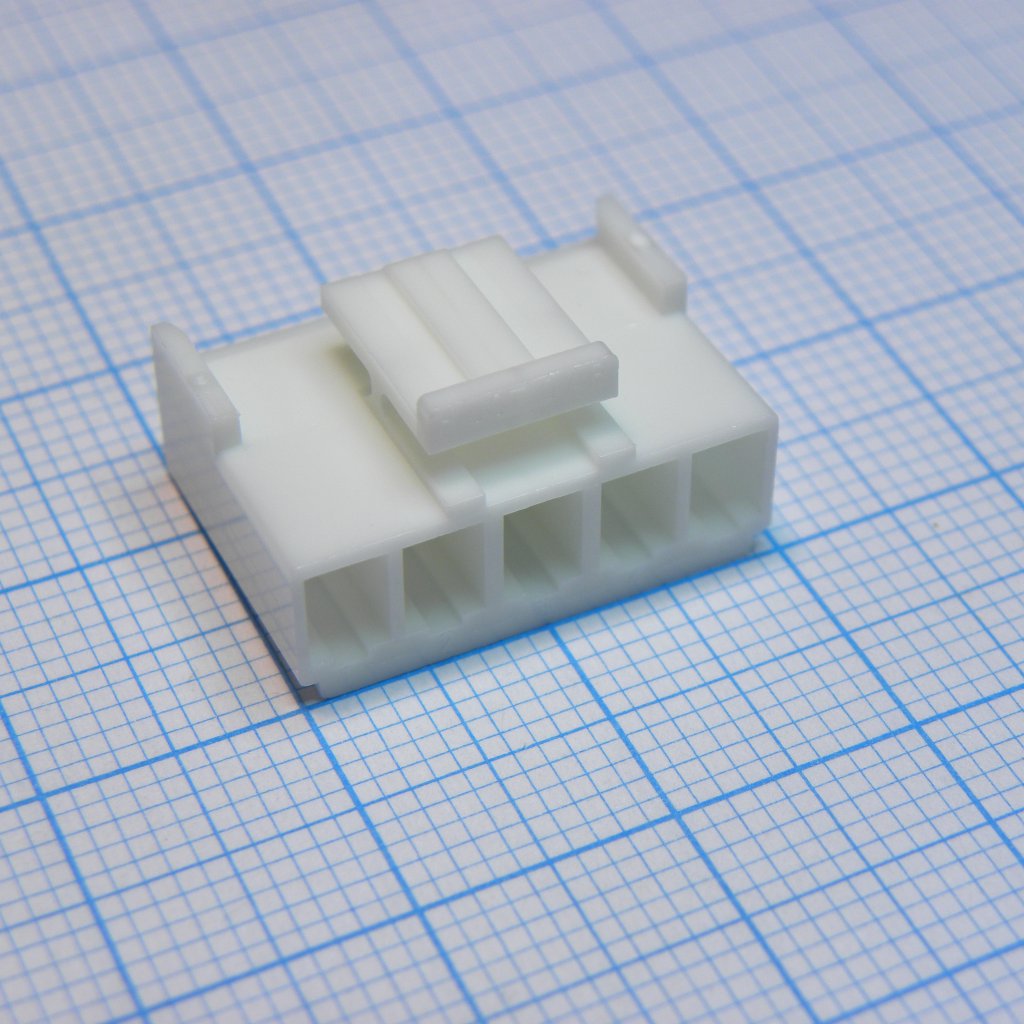

Разъём питания низковольтный VHR-5N
У поставщика
У поставщиков
6 173 шт.
Норм. уп.: 1000
Цены поставщиков
Склад 39
В наличии:5 664 шт.
Срок поставки: до недели
Норм. уп.: 1000
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 1 | 5,60 |
| от 732 | 4,64 |
| от 1 193 | 4,11 |
| от 2 007 | 3,68 |
| от 3 336 | 3,39 |
Склад 13
В наличии:509 шт
Срок поставки: до недели
Норм. уп.: 1000
Минимальная партия: 102 шт
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 1 | 6,79 |
| от 296 | 5,81 |
| от 591 | 5,00 |
| от 1 000 | 4,38 |
| от 3 000 | 3,98 |
Описание
Разъём питания низковольтный VHR-5N от JST. Это компактный коннектор, рассчитанный на работу в цепях с низким напряжением. Подходит для использования в бытовой электронике и мелкой промышленной автоматике.
Технические характеристики
| Тип | низковольтные |
| RoHS | RoHS2 compliance |
| Шаг | 3.96mm |
| Серия | VH |
| Model no | VHR-5N |
| Тип монтажа | Выводной |
| Стандарты | Recognized E60389, Certified LR20812, R75122 |
| Размеры a | 15.84mm |
| Размеры b | 19.74mm |
| Тип корпуса | N type |
| Тип компонента | Disconnectable Crimp style connector |
| Ном. ток | 10A AC/DC (AWG #16) |
| Ном. напряжение | 250V AC/DC |
| Applicable wire | AWG #22 to #16 |
| Материал контакта | Phosphor bronze, tin-plated (reflow treatment) |
| Материал корпуса | PA 6, UL94V-0, natural (white) |
| Quantity per bag | 1000 |
| Темп. диапазон | -25°C to +85°C |
| Число цепей | 5 |
| Applicable wire area | 0.33 to 1.25mm² |
| Выдерживаемое напряжение | 1500VAC/minute |
| Сопр. изоляции | 1000MΩ min |
| Contact model svh 21t p1 1 | 0.33-0.83mm², AWG 22-18, insulation OD 1.7-3.0mm, 4500/reel |
| Contact model svh 41t p1 1 | 0.5-1.25mm², AWG 20-16, insulation OD 1.7-3.0mm, 3500/reel |
| Начальное сопротивление контакта | 10mΩ max |
| Applicable pc board thickness | 1.6mm |
| Applicable wire insulation od | 1.7 to 3.0mm |
| Contact resistance after environmental tests | 20mΩ max |
| Количество контактов | 5 |
| Тип разъема | низковольтные |
