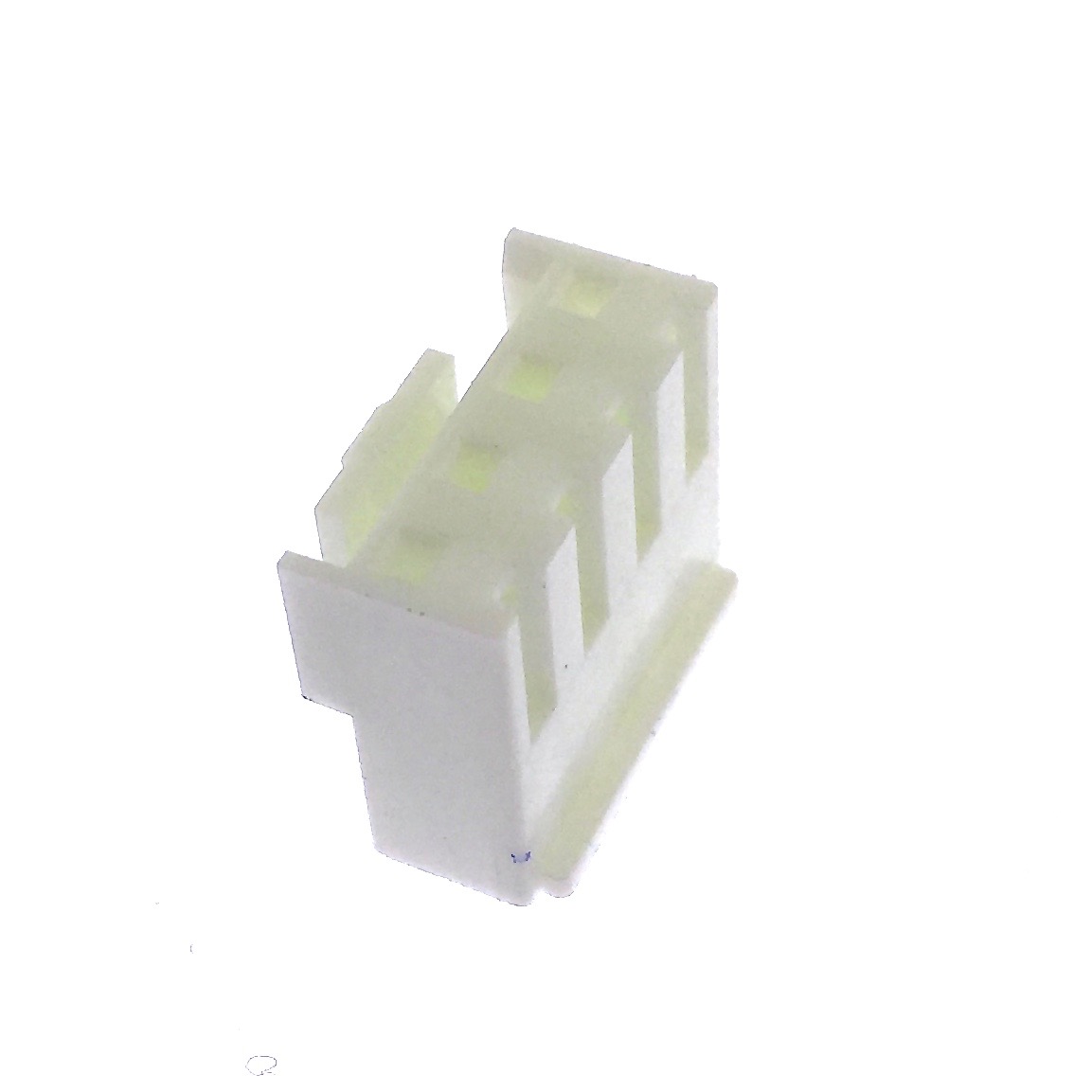

Разъём VHR-4N
В наличии
На своём складе
5 шт.
Норм. уп.: 1
У поставщиков
40 350 шт.
Норм. уп.: 1000
Цены (собственный склад)
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 1 | 2,53 |
Цены поставщиков
Склад 39
В наличии:36 316 шт.
Срок поставки: до недели
Норм. уп.: 1000
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 1 | 6,59 |
| от 549 | 5,53 |
| от 902 | 4,93 |
| от 1 510 | 4,46 |
| от 2 510 | 4,14 |
Склад 13
В наличии:4 034 шт
Срок поставки: до недели
Норм. уп.: 1000
Минимальная партия: 86 шт
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 1 | 8,13 |
| от 227 | 7,07 |
| от 453 | 6,18 |
| от 1 000 | 5,50 |
| от 2 000 | 5,03 |
Описание
Разъём JST VHR-4N — это корпус (female housing) серии VHR-N, рассчитанный на ток до 1 А и напряжение до 250 В. Корпус выполнен из нейлона 66, поддерживает провода сечением 22–18 AWG (0,33–0,83 мм²) и работает в диапазоне температур от –25 до +85 °C. Подходит для разъёмных соединений в промышленной автоматике и бытовой электронике.
Технические характеристики
| Ном. ток | 1A |
| Ном. напряжение | 250V |
| Название компонента | VHR-N Female Housing |
| Тип компонента | Connector |
| O d of wire mm | 1.7~3.0 |
| Диапазон проводов AWG | 22~18 |
| Сечение провода мм2 | 0.33~0.83 |
| Типы разъемов | VHR-N Female Housing, B_P-VH V/T Type, B_PS-VH Right Angle |
| Материал корпуса | NYLON 66 |
| Contact positions | 2 to 13 |
| Сопр. контакта | ≤30mΩ |
| Выдерживаемое напряжение | 500V AC 1 minute |
| Сопр. изоляции | ≥1000MΩ |
| Макс. диапазон температур | +85°C |
| Мин. диапазон температур | -25°C |
| Recommended pcb thickness mm | 1.6 |
