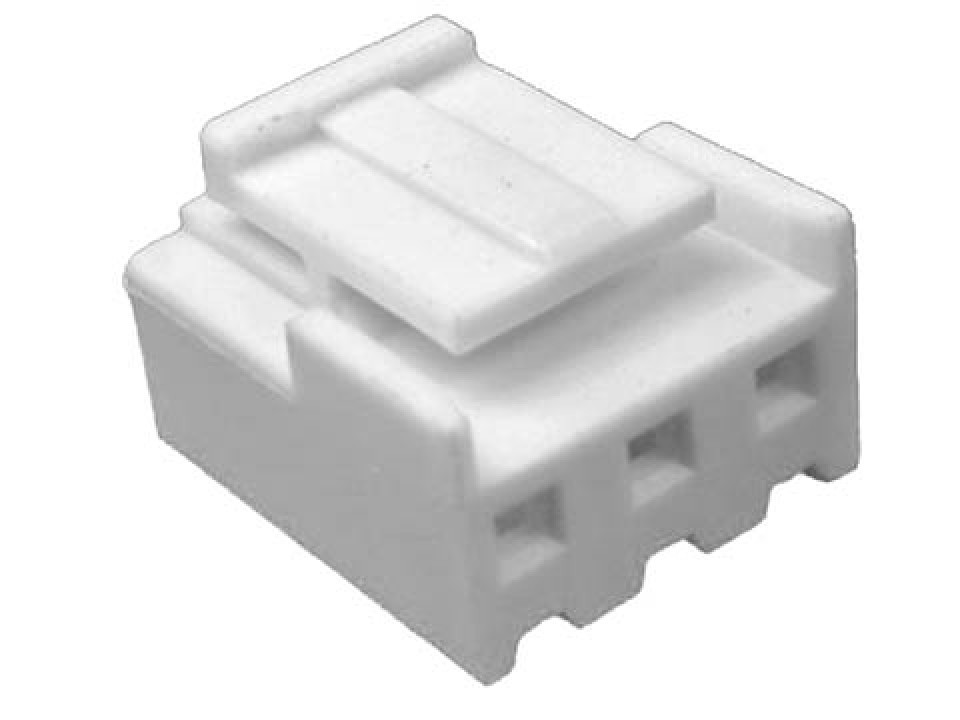

Разъём VHR-3N, розетка на кабель без защелки 3.96мм (PHU-03)
У поставщика
У поставщиков
41 413 шт.
Норм. уп.: 1000
шт
Выгоднее:
Откуда взять
СкладЦена за штСуммаВ наличииУсловия
Склад 2срок до 2 недель
Цена за шт1,15 ₽
Сумма474,95 ₽
В наличии413 шт
от 413 штюрлицам и ИП
Склад 29срок до 10 дн.
Цена за шт—
Сумма—
В наличии41 000 шт
заказ со склада от 3 000,00 ₽упаковка 1 000 штюрлицам и ИП
продаётся от 1 000 штпри 1 000 — 1,14 ₽
413 шт · Склад 2 · 474,95 ₽
Описание
Разъём VHR-3N от CONNFLY представляет собой низковольтную розетку для кабеля с шагом контактов 3,96 мм. Модель не имеет защёлки, что упрощает монтаж и демонтаж в условиях ограниченного пространства. Применяется для создания надёжных разъёмных соединений в блоках питания, светодиодных лентах и бытовой электронике.
Технические характеристики
| Шаг | 3.96mm |
| Пол разъёма | розетка |
| Тип | розетка на кабель без защелки |
| Шаг | 3.96 мм |
| Фиксация | Without latch |
| Корпус | Connector housing (crimp terminal) |
| Наружный диаметр провода | 1.7~3.0 mm |
| Диапазон проводов | AWG22~18 |
| Серия | DS1073 |
| Функция блокировки | no latch |
| Тип монтажа | Выводной |
| Тип монтажа | кабельный монтаж |
| Общая ширина | 10.4mm |
| Ном. ток | 7A |
| Ном. напряжение | 250V |
| Ном. ток | 7A |
| Общая высота | 7.2mm |
| Общая длина | 11.82mm (calculated: (N-1)*3.96+3.9) |
| Ном. напряжение | 250V |
| Покрытие контакта | Tin |
| Материал корпуса | Нейлон 66 |
| Темп. диапазон | -25°C to +85°C |
| Площадь сечения провода | 0.33~0.83 mm² |
| Число контактов | 3 |
| Выдерживаемое напряжение | 1000V AC 1min |
| Макс. сопротивление контакта | 30mΩ |
| Варианты покрытия контактов | Tin, Full gold flash |
| Мин. сопротивление изоляции | 1000MΩ |
| Рек. толщина платы | 1.6mm |
| Рекомендуемая толщина печатной платы | 1.6mm |
| Кол-во контактов | 3 |
