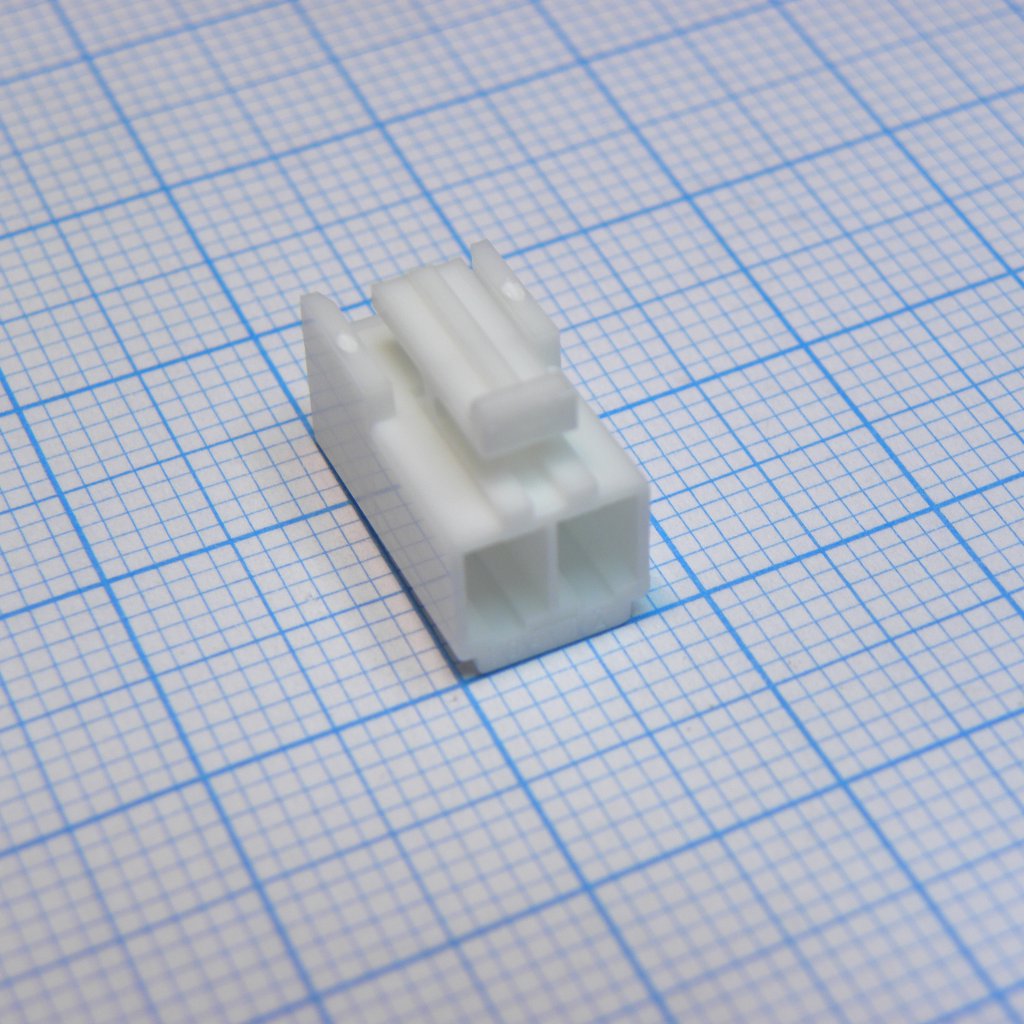

Разъем питания VHR-2N
У поставщика
У поставщиков
33 145 шт.
Норм. уп.: 1000
Цены (собственный склад)
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 1 | 3,47 |
Цены поставщиков
Склад 39
В наличии:19 587 шт.
Срок поставки: до недели
Норм. уп.: 1000
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 1 | 5,06 |
| от 780 | 4,18 |
| от 1 319 | 3,69 |
| от 2 189 | 3,30 |
| от 3 628 | 3,03 |
Склад 13
В наличии:13 558 шт
Срок поставки: до недели
Норм. уп.: 1000
Минимальная партия: 132 шт
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 1 | 5,27 |
| от 557 | 4,53 |
| от 1 000 | 3,93 |
| от 3 000 | 3,46 |
| от 5 000 | 3,16 |
Описание
Разъем питания VHR-2N от JST — это компактный корпус вилки для двухконтактных соединений. Предназначен для использования в низковольтных цепях питания, обеспечивая надежную фиксацию проводов. Корпус выполнен из изоляционного материала, устойчивого к нагрузкам, и совместим с ответными частями серии VH.
Технические характеристики
| RoHS | RoHS2 compliance |
| Шаг | 3.96mm |
| Серия | VH |
| Тип | VHR |
| Шаг | 3.96 мм |
| Model no | VHR-2N |
| Стандарты | Recognized E60389, Certified LR20812, R75122 |
| Dimension A | 3.96mm |
| Dimension B | 7.86mm |
| Тип корпуса | N type |
| Тип монтажа | Выводной |
| Тип монтажа | THT |
| Тип разъема | Disconnectable Crimp style connector |
| Ном. ток | 10A AC/DC (AWG #16) |
| Ном. напряжение | 250V AC/DC |
| Тип тока | AC/DC |
| Материал контакта | Phosphor bronze, tin-plated (reflow treatment) |
| Материал корпуса | PA 6, UL94V-0, natural (white) |
| Quantity per bag | 1000 |
| Темп. диапазон | -25°C to +85°C |
| Число цепей | 2 |
| Applicable wire awg | AWG #22 to #16 |
| Applicable wire mm2 | 0.33 to 1.25mm² |
| Contact model svh21 | SVH-21T-P1.1 |
| Contact model svh41 | SVH-41T-P1.1 |
| Выдерживаемое напряжение | 1500VAC/minute |
| Напряжение, В | 250 В |
| Сопр. изоляции | 1000MΩ min |
| Applicable pcb thickness | 1.6mm |
| Начальное сопротивление контакта | 10mΩ max |
| Applicable wire insulation od | 1.7 to 3.0mm |
| Кол-во контактов | 2 |
| Contact resistance after env tests | 20mΩ max |
| AC/DC | AC/DC |
