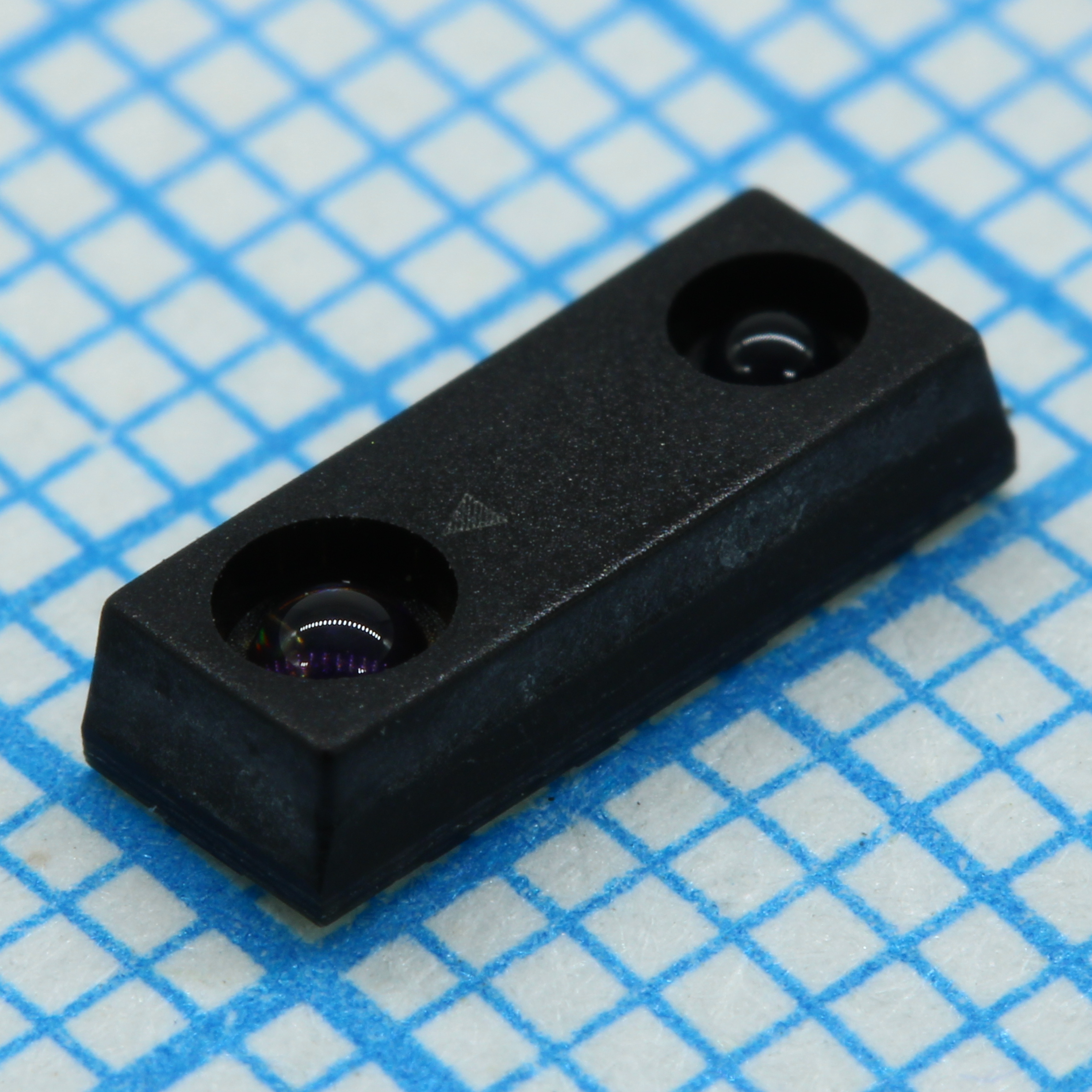

Датчики положения и скорости VCNL4200
У поставщика
ПроизводительVishay
КатегорияДатчики положения (расстояния)
У поставщиков
2 шт.
Норм. уп.: 2500
Описание
Датчик приближения и освещённости VCNL4200 от Vishay объединяет в одном компактном корпусе инфракрасный излучатель, фотодетектор и интерфейс I²C. Устройство обеспечивает измерение внешней освещённости и обнаружение объектов на расстоянии до 1,5 метра. Встроенная функция подавления помех от флуоресцентного света повышает точность срабатывания. Применяется в системах автоматической регулировки подсветки дисплеев и бесконтактного управления.
Технические характеристики
| Мин. заказ | 2500 pcs |
| MSL | 3 |
| Тип | Датчик приближения и освещенности |
| Ток, А | 350 мкА |
| Корпус | Surface-mount, 10-pin |
| Тип монтажа | SMD |
| Интерфейс | I2C (SMBus compatible) |
| Упаковка | лента и катушка |
| Кол-во выводов | 10 |
| Размеры | 8.0 x 3.0 x 1.8 mm |
| Время жизни вне монтажа | 168h |
| Описание | High Sensitivity Long Distance Proximity and Ambient Light Sensor With I2C Interface |
| Тип выхода | I2C bus (ALS / PS) |
| Артикул | VCNL4200 |
| Производитель | Vishay Semiconductors |
| Код заказа | VCNL4200 |
| Als resolution | 0.003lx/step |
| Als full counts | 65535 |
| Als adc resolution | 16-bit |
| Ток пит. тип. | 350µA |
| Als dark offset max | 3 steps |
| Als peak wavelength | 550nm |
| I2c bus voltage max | 3.6V |
| I2c bus voltage min | 1.8V |
| Proximity range max | 1500mm |
| Ток отключения, тип. | 0.2µA |
| Напряжение, В | 3.3 В |
| Макс. рабочее напряжение | 3.6V |
| Мин. раб. напр. | 2.5V |
| Als detection range max | 1573lx |
| Als detection range min | 0.003lx |
| I2c clock frequency min | 10kHz |
| Ired supply voltage max | 5V |
| Ired supply voltage min | 2.6V |
| Ps shutdown current typ | 213µA |
| Макс. темп. хр. | +100°C |
| Мин. темп. хр. | -40°C |
| Als shutdown current typ | 300µA |
| Ired driving current max | 800mA |
| Proximity adc resolution | 12-bit / 16-bit |
| Logic low voltage max 2v6 | 0.6V |
| Logic low voltage max 3v3 | 0.8V |
| Макс. раб. темп. | +85°C |
| Мин. раб. темп. | -40°C |
| Proximity peak wavelength | 940nm |
| Logic high voltage min 2v6 | 1.4V |
| Logic high voltage min 3v3 | 1.5V |
| Proximity full counts 12bit | 4095 |
| Proximity full counts 16bit | 65535 |
| Абс. макс. напряжение питания | 5.0V |
| I2c clock frequency max fast | 400kHz |
| Als max detection range options | 197 / 393 / 786 / 1573 lx |
| I2c clock frequency max standard | 100kHz |
| Ired supply voltage external fet max | 5.5V |
| Ired supply voltage external fet min | 3.8V |
