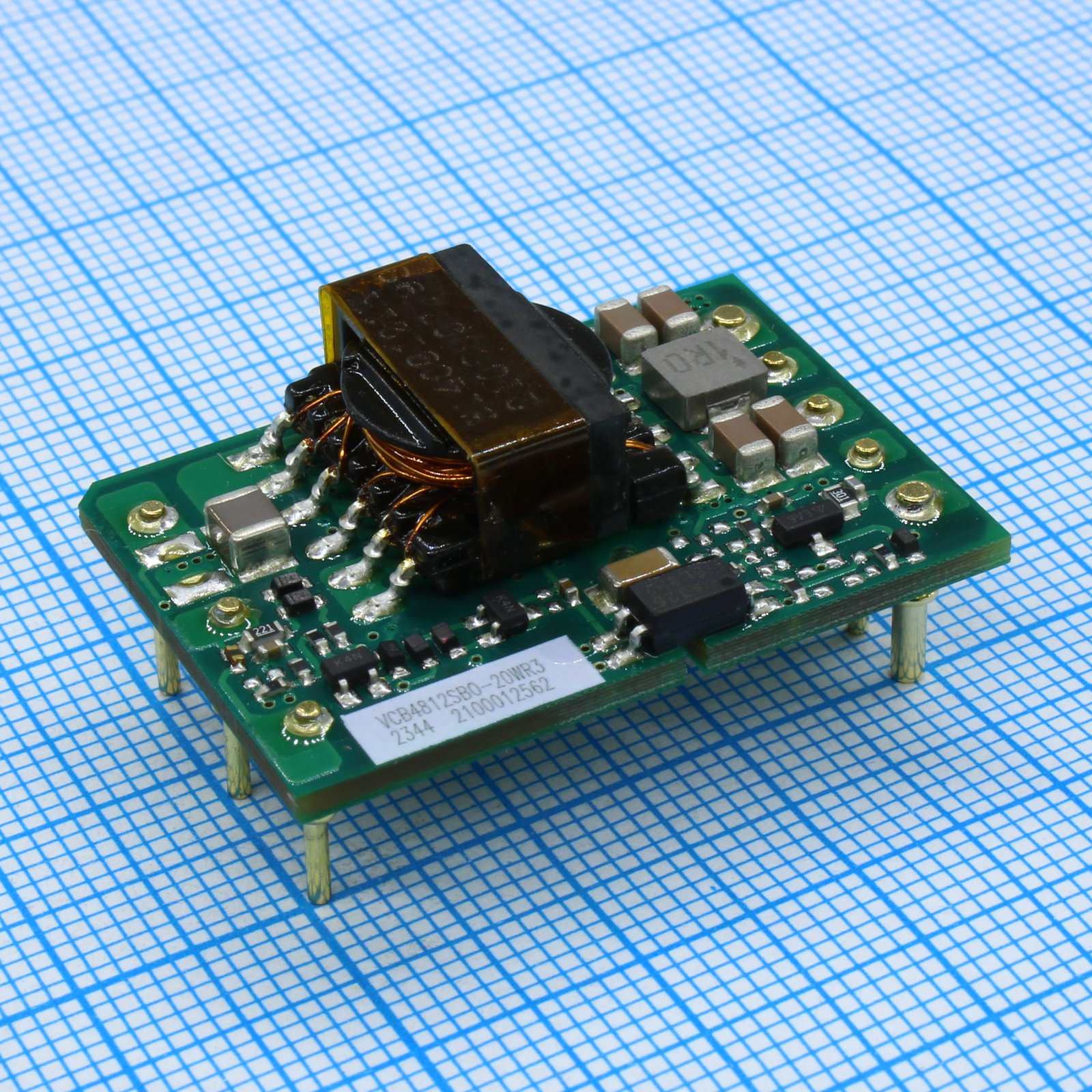

Преобразователь DC/DC мощность, Вт: 20 вход 48(36...75)В выход 12В/1.667А изоляция 1500В КПД 90% -40°С...+85°С
У поставщика
ПроизводительMORNSUN
КатегорияDC-DC преобразователи
У поставщиков
218 шт.
Норм. уп.: 11
шт
Выгоднее:
Откуда взять
СкладЦена за штСуммаВ наличииУсловия
Склад 13срок до недели
Цена за шт448,10 ₽
дешевле всех
Сумма896,20 ₽
+ доплата 490,00 ₽
В наличии19 шт
без доплаты — заказ со склада от 17 250,00 ₽меньше — +490,00 ₽ на заказ, в ценах позицийот 2 штюрлицам и ИП
от 6 — 423,30 ₽ (−6%)
Склад 39срок до недели
Цена за шт464,09 ₽
Сумма928,18 ₽
В наличии199 шт
от 2 штюрлицам и ИП
2 шт · Склад 39 · 928,18 ₽
Описание
DC/DC-преобразователь MORNSUN мощностью 20 Вт преобразует входное напряжение 48 В (диапазон 36…75 В) в стабильные 12 В с током до 1,667 А. Модель отличается КПД 90% и гальванической изоляцией 1500 В, работая в широком диапазоне температур от -40°С до +85°С. Подходит для промышленной автоматики и телекоммуникационного оборудования.
Технические характеристики
| MTBF | 1000k hours |
| Вес | 8.2g |
| Корпус | 1/16 brick |
| Горячая замена | unavailable |
| Вибрация | 10-150Hz, 5G, 0.75mm along X, Y, Z |
| Размеры | 33.02mm x 22.86mm x 12.60mm |
| Диап. подстр. | 90% to 110% of Vo |
| Вх. фильтр | C filter |
| Вых. мощность | 20W |
| Сертификация | EN62368-1 |
| ЭМС излучение | CISPR32/EN55032 класс B |
| Тип монтажа | THT |
| Время запуска | 100ms max |
| Метод охлаждения | свободная воздушная конвекция |
| Макс. КПД | 90% |
| Вых. ток | 1.667A |
| Вых. напряжение | 12V |
| Соотв. RoHS | Да |
| Помехоустойчивость CS | IEC/EN61000-4-6 3Vrms, Criteria A |
| Помехоустойчивость RS | IEC/EN61000-4-3 10V/m, Criteria A |
| Помехоустойчивость EFT | IEC/EN61000-4-4 ±2KV, Criteria B |
| Помехоустойчивость ЭСР | IEC/EN61000-4-2 Contact ±4KV, Criteria B |
| Стандарт корпуса | DOSA |
| Макс. пульс. шум | 150mVp-p |
| Напряжение запуска | 36V |
| Напр. изоляции | 1500VDC |
| Патентная защита | Да |
| Типовой КПД | 89% |
| Устойчивость к импульсам | IEC/EN61000-4-5 line-to-line ±2KV, Criteria B |
| Раб. влажность | 5% to 95% RH non-condensing |
| Диапазон температур хранения | -55 to +125°C |
| Диап. вх. напр. | 36-75V |
| Макс. регулировка линии | ±0.5% |
| Макс. регулировка нагрузки | ±1% |
| Макс. емк. нагрузка | 1600µF |
| Частота перекл. | 230kHz |
| Рабочий диапазон температур | -40 to +85°C |
| Типовой пульсационный шум | 100mVp-p |
| Точность напряжения макс. | ±3% |
| Ном. вх. напр. | 48V |
| Сопр. изоляции | 1000MΩ |
| Емк. изоляции | 1000pF |
| Напряжение включения вывода управления | 3.5-12VDC |
| Control pin off current | 6-10mA |
| Напряжение выключения вывода управления | 0-1.2VDC |
| Нестабильность по напряжению, тип. | ±0.2% |
| Типовая нагрузочная регулировка | ±0.5% |
| Защита от перегрузки по току | 110% to 190% of Io |
| Защита от перенапр. | 110% to 160% of Vo |
| Тип упаковки | Лента и катушка (лента в катушке) |
| Отраженный пульсирующий ток | 50mA |
| Защита от КЗ | continuous, self-recovery |
| Точность напряжения, тип. | ±1% |
| Макс. ток х.х. | 30mA |
| Компенсация дистанционного измерения | up to 105% of Vo |
| Макс. входной ток при полной нагрузке | 485mA |
| Тип. ток холостого хода | 15mA |
| Защита от пониженного входного напряжения | 26V to 29V |
| Тип. входной ток при полной нагрузке | 474mA |
| Мощность, Вт | 20 |
