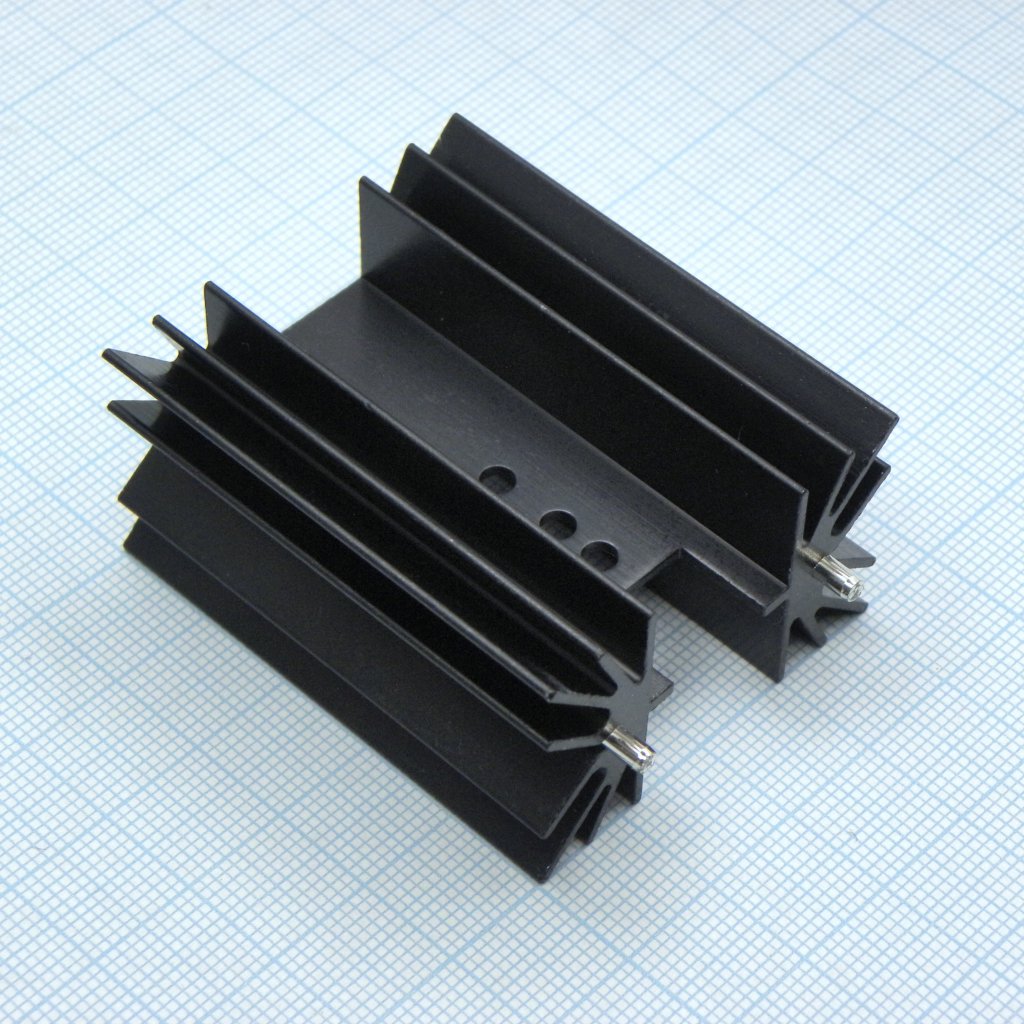

Радиатор для корпусов TO220/SOT32, 25x41,6x51мм, 4К/Вт
У поставщика
ПроизводительAWSW
У поставщиков
90 шт.
Норм. уп.: 42
шт
Выгоднее:
Откуда взять
СкладЦена за штСуммаВ наличииУсловия
Склад 13срок до недели
Цена за шт430,23 ₽
Сумма860,46 ₽
+ доплата 490,00 ₽
В наличии90 шт
без доплаты — заказ со склада от 17 300,00 ₽меньше — +490,00 ₽ на заказ, в ценах позицийот 2 штюрлицам и ИП
от 6 — 406,49 ₽ (−6%)
Заказ со склада «Склад 13» с этой позицией — 860,46 ₽. До заказа без доплаты не хватает 16 439,54 ₽; пока не набрано, 490,00 ₽ распределятся по ценам позиций этого склада.
2 шт · Склад 13 · 860,46 ₽
Описание
Радиатор для транзисторов в корпусах TO220 и SOT32 от производителя AWSW. Модель имеет размеры 25x41,6x51 мм и тепловое сопротивление 4 К/Вт. Подходит для отвода тепла в блоках питания и силовых цепях промышленной автоматики.
Технические характеристики
| Дата | 2009-08-11 |
| Единица | mm |
| Модель | V8511Y |
| Ширина | 25.4 mm |
| Покрытие | Black anodize |
| Высота | 50.8 mm |
| Длина | 41.6 mm |
| Серия | V8511 |
| Материал | AL 6063-T5 |
| Тип монтажа | THT |
| Ревизия | rev03 |
| Кол-во выводов | 2 |
| Ширина вывода | 9.4 mm |
| Допуск | ±0.2 mm |
| Длина вывода | 13.46 mm |
| Шаг выводов | 25.4 mm |
| Производитель | ASSMANN WSW |
| Диаметр штыря | 3.18 mm |
| Дата утверждения | 2013-06-07 |
| Общая ширина | 25.4 mm |
| Base thickness | 3.5 mm |
| Тип компонента | heatsink |
| Номер чертежа | ASS 0868 HS |
| Общая высота | 50.8 mm |
| Общая длина | 25.4 mm |
| Соотв. RoHS | Да |
| Диаметр отверстия вывода | 3.18 mm |
| Pin hole tolerance | ±0.1 mm |
| Тепловое сопротивление | 4 K/W |
| Pin width tolerance | ±0.2 mm |
| Pin length tolerance | ±0.1 mm |
| Примечание | Радиатор |
| Шаг монтажных отверстий | 18.29 mm |
| Package compatibility | TO220/SOT32 |
| Pin spacing tolerance | ±0.1 mm |
| Диаметр монтажного отверстия | 2.3 mm |
| Overall width tolerance | ±0.1 mm |
| Тип упаковки | Bulk (россыпь) |
| Base thickness tolerance | ±0.2 mm |
| Overall length tolerance | ±0.1 mm |
| Thermal resistance tolerance | ±8.2 K/W |
| Описание (англ.) | Heatsink for transistors in the package TO220 / SOT32, 25x41,6x51mm, 4K / W |
| Mounting hole spacing tolerance | ±0.1 mm |
| Mounting hole diameter tolerance | ±0.1 mm |
