Радиатор для корпусов TO220, 25,4/29мм
У поставщика
ПроизводительAWSW
У поставщиков
1 167 шт.
Норм. уп.: 1740
шт
Выгоднее:
Откуда взять
СкладЦена за штСуммаВ наличииУсловия
Склад 13срок до недели
Цена за шт129,11 ₽
Сумма1 291,10 ₽
+ доплата 490,00 ₽
В наличии1 167 шт
без доплаты — заказ со склада от 17 300,00 ₽меньше — +490,00 ₽ на заказ, в ценах позицийот 10 штюрлицам и ИП
от 29 — 121,30 ₽ (−6%)
Заказ со склада «Склад 13» с этой позицией — 1 291,10 ₽. До заказа без доплаты не хватает 16 008,90 ₽; пока не набрано, 490,00 ₽ распределятся по ценам позиций этого склада.
10 шт · Склад 13 · 1 291,10 ₽
Описание

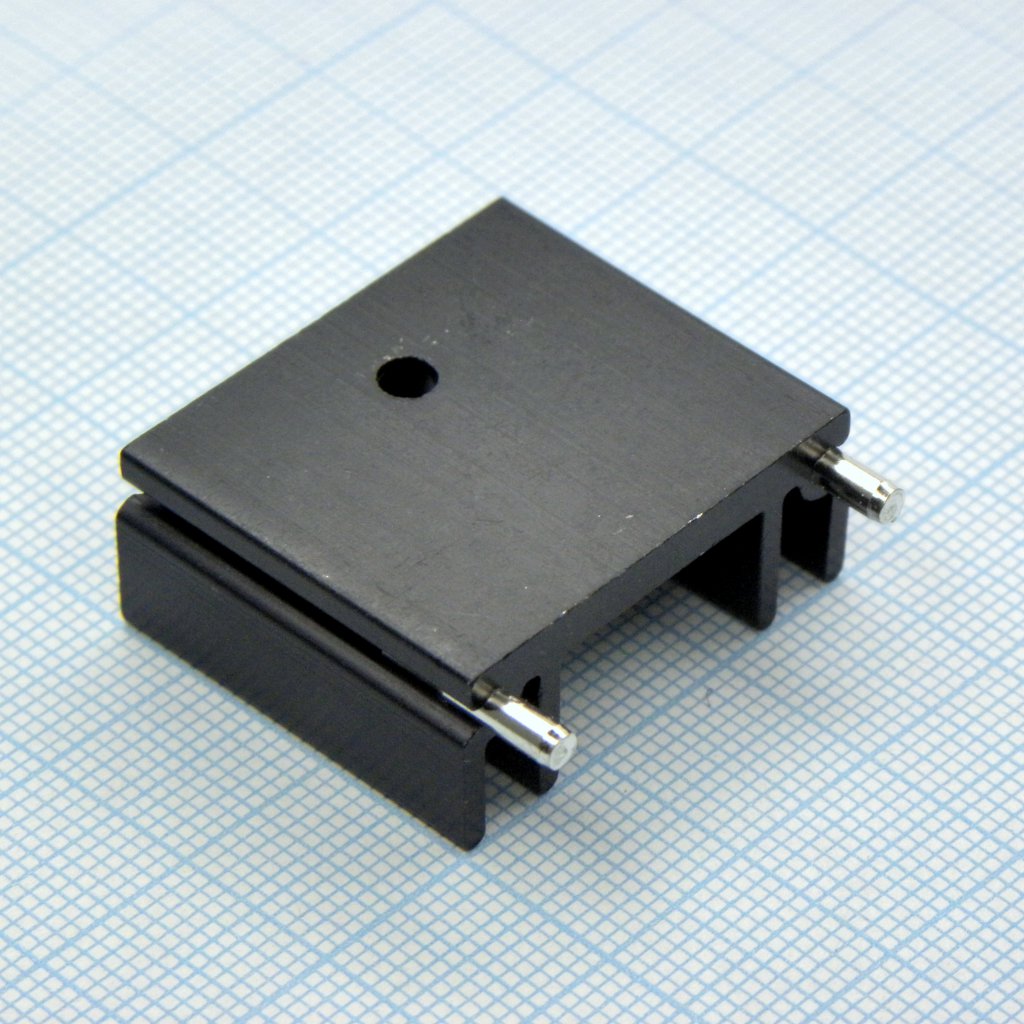

Радиатор V6560W от AWSW предназначен для отвода тепла от транзисторов в корпусе TO220. Изготовлен из алюминиевого сплава AL 6063 T5 с чёрным анодированным покрытием, длина — 25 мм, тепловое сопротивление — 10K/W. Крепление — THT-монтаж на плату. Подходит для силовых схем в промышленной автоматике и источниках питания.
Технические характеристики
| Единица | mm |
| Покрытие | Black anodize |
| Длина | 25mm |
| Серия | V6560x |
| Материал | AL 6063 T5 |
| Тип монтажа | THT |
| Ревизия | rev05 |
| Варианты | V6560W: Длина: 25mm; Тепловое сопротивление: 10K/W; V6560X: Длина: 37.5mm; Тепловое сопротивление: 8K/W; V6560Y: Длина: 50mm; Тепловое сопротивление: 6K/W; V6560W3: Длина: 20mm; Тепловое сопротивление: 11K/W; V6560W5: Длина: 21mm; Тепловое сопротивление: 10K/W; V6560X2: Длина: 35mm; Тепловое сопротивление: 9K/W |
| Допуск | X: ±0.2; X.X: ±0.05; X.X°: ±0.5° |
| Размеры | Ширина: 25.4mm; Высота: 29mm; Шаг выводов: 5mm; Ширина вывода: 2.3mm; Глубина корпуса: 4.5mm; Ширина корпуса: 30mm; Длина вывода: 6mm; Высота корпуса: 15.5mm; Диаметр штыря: 3.2mm; Толщина вывода: 0.16mm; Шаг монтажных отверстий: 25.4mm ±0.05; Диаметр монтажного отверстия: 2.7mm ±0.05 |
| Артикул | V6560W |
| Тип компонента | heat_sink |
| Номер чертежа | ASS 0595 HS |
| Pin solderable | лужёный |
| Соотв. RoHS | Да |
| Solder pin chamfer | 5 |
| Тепловое сопротивление | 10K/W |
| Compatible packages | TO220 |
| Примечание | Радиатор |
| Pcb layout recommended | Да |
| Тип упаковки | Bulk (россыпь) |
| Описание (англ.) | Heatsink for transistors in body TO220, 25,4 / 29mm |
