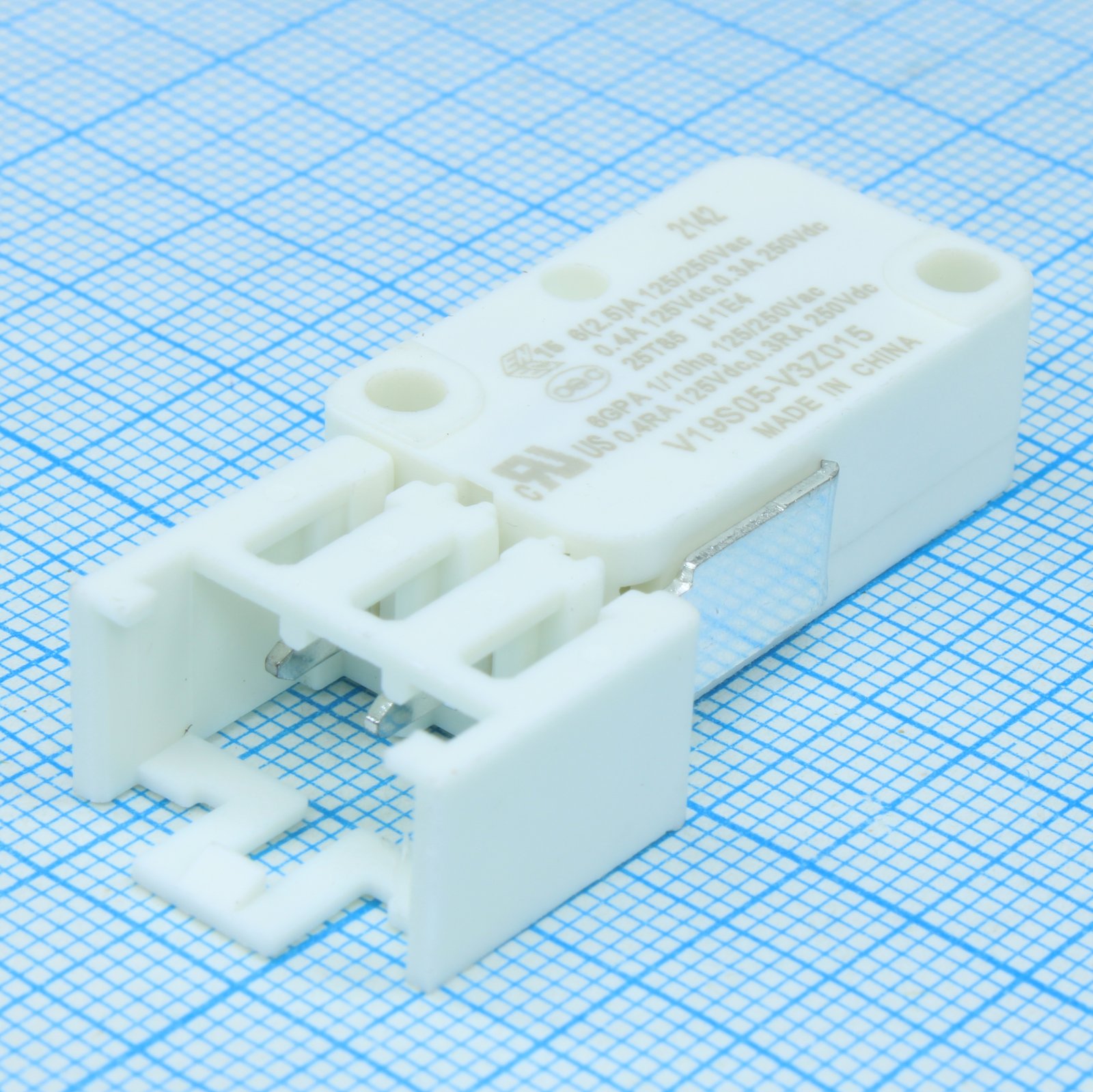

Микропереключатель SPDT, 5A, 125В переменного тока 15гр
У поставщика
ПроизводительHoneywell
У поставщиков
461 шт.
Норм. уп.: 50
Цены поставщиков
Склад 12
В наличии:240 шт
Срок поставки: до недели
Норм. уп.: 50
Минимальная партия: 500 шт
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 1 | 74,21 |
| от 50 | 74,21 |
Склад 13
В наличии:221 шт
Срок поставки: до недели
Норм. уп.: 100
Минимальная партия: 6 шт
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 1 | 142,82 |
| от 28 | 134,23 |
| от 56 | 127,41 |
| от 100 | 121,43 |
| от 300 | 117,39 |
Описание
Микропереключатель SPDT от Honeywell. Коммутирует ток до 5 А при напряжении 125 В переменного тока, усилие срабатывания — 15 грамм. Компактный корпус подходит для встраивания в ограниченное пространство. Применяется в промышленной автоматике и бытовой технике.
Технические характеристики
| RoHS | RoHS 3 compliant |
| Reach | REACH compliant |
| Серия | V19 |
| Тип толкателя/привода | pin plunger, integral lever options |
| Влажность | 240 hours at 40°C, 95 %RH |
| Тип монтажа | PCB |
| Calprop65 | Соответствует |
| Схемотехника | SPDT |
| Тип переключателя | MICRO SWITCH |
| Выводы | quick connect; 6.35 mm x 0.80 mm [0.250 in x 0.032 in]; quick connect 4.80 mm x 0.50 mm [0.187 in x 0.020 in]; RAST-5 250#; RAST-7 250#; RAST-2.5; straight PCB |
| Moving blade | silver-plated brass |
| Тип привода | pin plunger |
| Тип клеммы | V |
| Отв. монтажа | Ø3.1 mm |
| Мех. ресурс | 1 million cycles @ 60 cycles/minute max. |
| Рабочее усилие | 0.15 N to 3.92 N [15 g to 400 g] |
| Раб. скорость | 0.3 mm/s to 1000 mm/s (pin plunger) |
| Power rating hp | 1/10 HP 125/250 Vac |
| Материал контакта | cadmium-free silver alloy |
| Материал корпуса | PBT thermoplastic polyester |
| Packaging weight | 1900 g |
| Temperature code | S |
| Описание | Basic / Snap Action Switches SWITCH, BASIC |
| Электрические характеристики | 5 A |
| Switch resistance | 50 mW max. for operating force >50; 100 mW max. for operating force <50 |
| Ном. AC напряжение | 125/250 Vac |
| Номин. DC напр. | 0.4 A 125 Vdc, 0.3 A 250 Vdc |
| Степень защиты IP | IP40 per IEC 60529 |
| Average unit weight | 7.17g |
| Operating force max | 15 g |
| Agency certification | ENEC, CQC, UL, cUL |
| Operating force code | 015 |
| Размеры упаковки | 505 mm x 310 mm x 225 mm |
| Вибростойкость | 10 Hz to 55 Hz, displacement 1.5 mm (peak-to-peak); no contact separation > 1 millisecond |
| Сопр. изоляции | min. 100 mW (500 Vdc for one minute) |
| Раб. температура | -25°C to 85°C [-13°F to 185°F] |
| Электрический ресурс циклов | 10000 |
| No nc terminal material | Латунь |
| Тип упаковки | Bulk (россыпь) |
| Common terminal material | Латунь |
| Actuating button material | phenolic |
| Operating position max op | 14.7 ±0.4 mm |
| Operating position max td | 0.4 mm |
| Operating position max tp | 1.2 mm |
| Operating position min to | 1.0 mm |
| Auxiliary actuator material | Нержавеющая сталь |
| Operating force min release | 4 g |
| Shock resistance destruction | 500 m/s² (50 g max.); switch is functional after test |
| Shock resistance malfunction | 100 m/s² (10 g max.); no contact separation > 1 millisecond |
| Описание (англ.) | MICROSWITCH, SPDT, 5A, 125VAC, 15GF |
| Operating frequency electrical | 25 CPM |
| Operating frequency mechanical | 60 CPM |
| Эл. прочность разомкнутых контактов | 1000 Vac (RMS) for 1 minute; leakage current <0.5 mA |
| Номинальный ток, А | 5 |
| Приводной элемент | кнопка |
| Dielectric strength live to ground | 1500 Vac (RMS) for 1 minute, leakage current <0.5 mA |
