Преобразователь DC/DC мощность 3 Вт, вход 4.5...36 В, выход 12 В/0.25 А изоляция 3000 В
У поставщика
ПроизводительMORNSUN
КатегорияDC-DC преобразователи
У поставщиков
452 шт.
Норм. уп.: 22
шт
Выгоднее:
Откуда взять
СкладЦена за штСуммаВ наличииУсловия
Склад 39срок до недели
Цена за шт654,41 ₽
Сумма654,41 ₽
В наличии446 шт
юрлицам и ИП
от 7 — 632,22 ₽ (−3%)
Склад 13срок до недели
Цена за шт—
Сумма—
В наличии6 шт
без доплаты — заказ со склада от 17 300,00 ₽меньше — +490,00 ₽ на заказ, в ценах позицийот 2 штюрлицам и ИП
продаётся от 2 штпри 2 — 487,16 ₽
1 шт · Склад 39 · 654,41 ₽
Описание

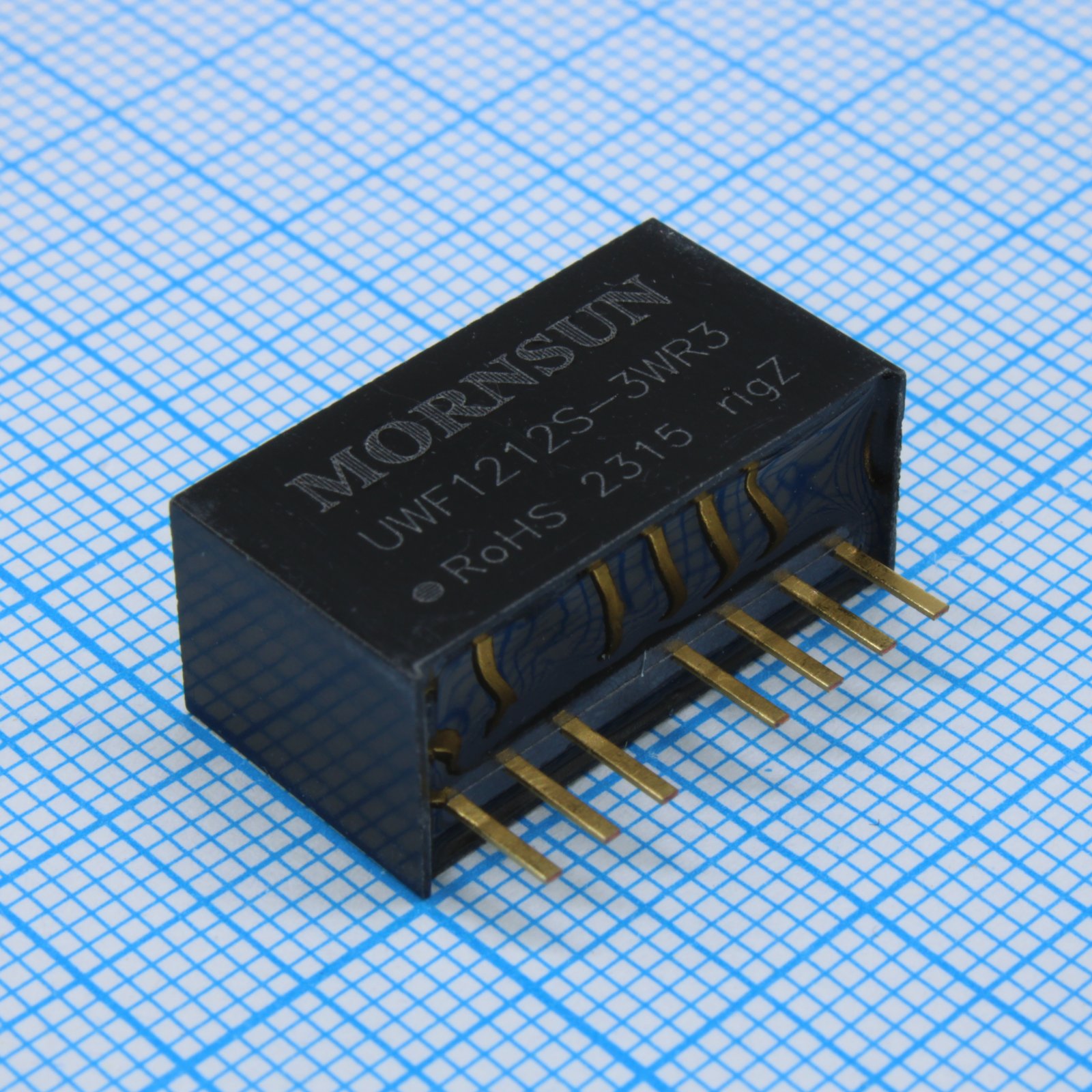

MORNSUN UWF1212S-3WR3 — это изолированный DC/DC-преобразователь мощностью 3 Вт. Устройство работает при входном напряжении от 4,5 до 36 В и обеспечивает стабильный выход 12 В с током до 0,25 А, с гальванической изоляцией 3000 В. Компактный модуль в тубусе подходит для промышленной автоматики и систем управления.
Технические характеристики
| MTBF | 1000khours |
| Вес | 4.5g |
| Ток, А | 250mA |
| Корпус | SIP |
| Корпус | SIP |
| Горячая замена | Unavailable |
| Тип монтажа | Выводной |
| Вибрация | 10-150Hz, 5G, 0.75mm along X,Y,Z |
| КПД, % | 79% |
| Размеры | 22.00×9.50×12.00mm |
| Описание | DC/DC Converter, 3W isolated, SIP package |
| Артикул | UWF1212S-3WR3 |
| Стандарт ЭМС | CISPR32/EN55032, IEC/EN61000-4-2, IEC/EN61000-4-3, IEC/EN61000-4-4, IEC/EN61000-4-5, IEC/EN61000-4-6 |
| Вх. фильтр | Capacitance Filter |
| Вых. мощность | 3W |
| Пульсации и шум | 60mVp-p typ, 100mVp-p max |
| Входное напряжение | 12V |
| Материал корпуса | Black plastic, flame-retardant and heat-resistant (UL94-V0) |
| Выходное напряжение | 12V |
| Метод охлаждения | свободная воздушная конвекция |
| Мин. КПД | 77% |
| Тип. КПД | 79% |
| Вых. ток | 250mA |
| Вых. напряжение | 12V |
| Перекрестная регулировка | ±5% |
| Напряжение запуска | 4.5V |
| Влажн. хранения | 5%-95% RH |
| Точность напряжения | ±3% |
| Мощность, Вт | 3 |
| Напряжение изоляции | 3000VDC |
| Напр. изоляции | 3000VDC |
| Макс. импульсное напряжение | 50V |
| Диапазон входного напряжения | 4.5-36V |
| Макс. емкостная нагрузка | 330µF |
| Диап. вх. напр. | 4.5-36V |
| Нагр. рег. Vo1 | ±1% |
| Нагр. рег. Vo2 | ±1.5% |
| Макс. емк. нагрузка | 330µF |
| Частота перекл. | 300kHz |
| Ном. вх. напр. | 12V |
| Сопр. изоляции | 1000MΩ min |
| Емк. изоляции | 40pF typ |
| Лин. рег. Vo1 | ±0.5% |
| Лин. рег. Vo2 | ±1% |
| Защита от перегрузки по току | 110%-300% Io |
| Темп. коэф. | ±0.03%/℃ |
| Время восстановления после переходного процесса | 300-500µs |
| Тип упаковки | Tube (туба) |
| Защита от КЗ | Continuous, self-recovery |
| Макс. ток х.х. | 16mA |
| Типовой входной ток без нагрузки | 8mA |
| Температура пайки штыря | +300℃ |
| Диап. темп. хр. | -55℃ to +125℃ |
| Макс. входной ток при полной нагрузке | 325mA |
| Типовой входной ток при полной нагрузке | 317mA |
| Диап. раб. темп. | -40℃ to +105℃ |
| Отклонение переходной характеристики | ±3% to ±5% |
| Описание (англ.) | Isolated Module DC DC Converter 1 Output 12V 250mA 4.5V~36V Input |
| Мин. защита от пониж. | 2.5V |
| Защита от пониж. напр. | 3.5V |
| Рабочая температура | -40°C to +105°C |
| Сопротивление изоляции | 1000MΩ |
