Преобразователь DC/DC мощность, Вт: 3 вход 12(4.5...36)В выход 5В 600мА изоляция: 3000В
У поставщика
ПроизводительMORNSUN
КатегорияDC-DC преобразователи
У поставщиков
1 024 шт.
Норм. уп.: 2
шт
Выгоднее:
Откуда взять
СкладЦена за штСуммаВ наличииУсловия
Склад 12срок до недели
Цена за шт548,55 ₽
дешевле всех
Сумма548,55 ₽
В наличии1 шт
юрлицам и ИП
Склад 13срок до недели
Цена за шт576,81 ₽
Сумма576,81 ₽
+ доплата 490,00 ₽
В наличии50 шт
без доплаты — заказ со склада от 17 300,00 ₽меньше — +490,00 ₽ на заказ, в ценах позицийюрлицам и ИП
от 8 — 549,42 ₽ (−5%)
Склад 39срок до недели
Цена за шт709,04 ₽
Сумма709,04 ₽
В наличии973 шт
юрлицам и ИП
от 6 — 685,62 ₽ (−3%)
1 шт · Склад 12 · 548,55 ₽
Описание

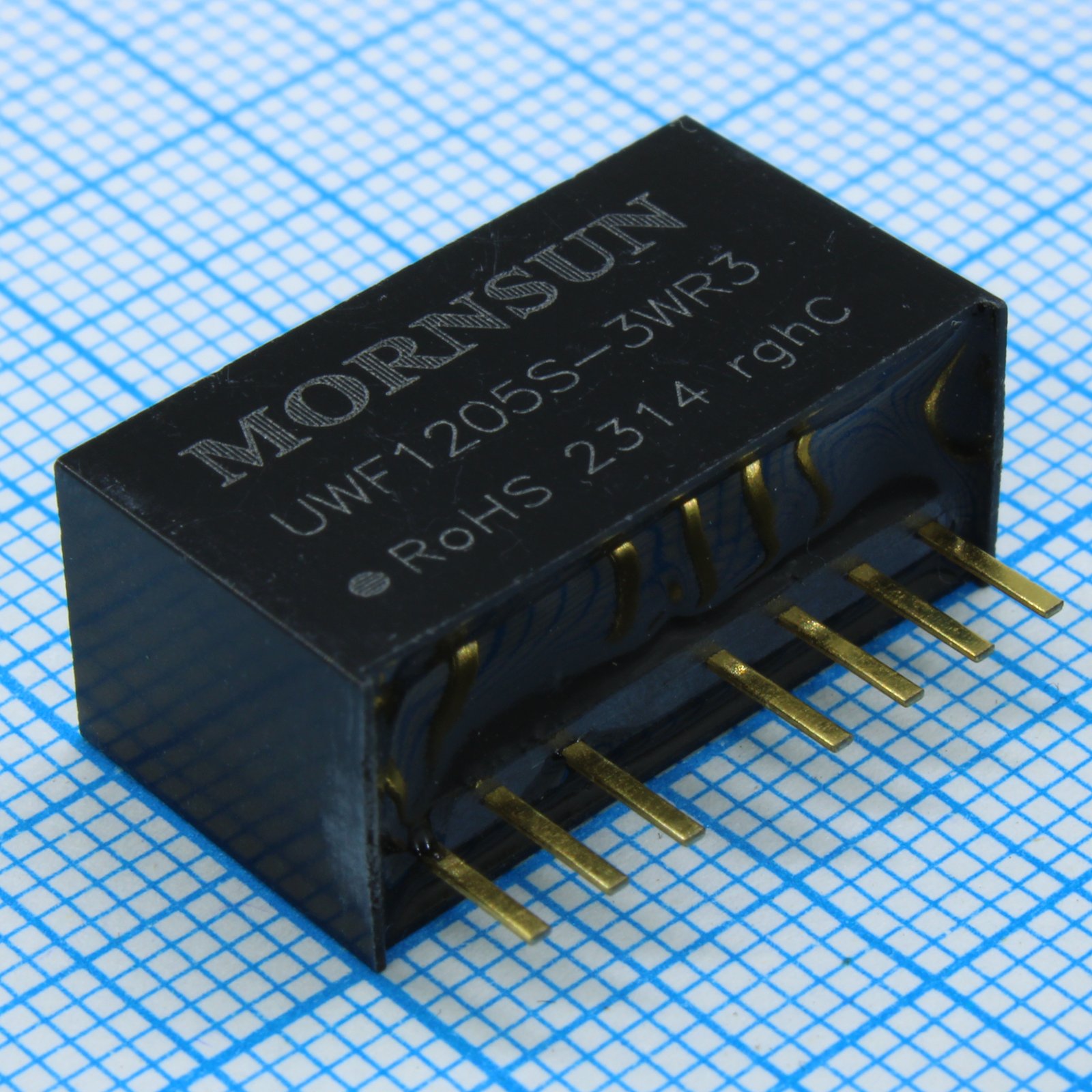

MORNSUN DC/DC-преобразователь UWF1205S-3WR3 мощностью 3 Вт. Входное напряжение 12 В (диапазон 4,5…36 В), выход 5 В / 600 мА с гальванической изоляцией 3000 В. Компонент в корпусе SIP для монтажа в отверстия, охлаждение свободной конвекцией. Подходит для промышленной автоматики и вторичных источников питания.
Технические характеристики
| CS | IEC/EN61000-4-6 3Vr.m.s perf. CriteriaA |
| RS | IEC/EN61000-4-3 10V/m perf. CriteriaA |
| EFT | IEC/EN61000-4-4 ±2kV perf. CriteriaB |
| ЭСР | IEC/EN61000-4-2 Contact ±4kV perf. CriteriaB |
| MTBF | 1000k hours |
| RoHS | Да |
| Тип | Преобразователь постоянного тока |
| Мощность, Вт | 3 |
| Серия | UWE/F_S-3WR3 |
| Вес | 4.5g |
| Ток, А | 600mA |
| Корпус | SIP |
| Корпус | SIP |
| Горячая замена | unavailable |
| Тип монтажа | Выводной |
| Вибрация | 10-150Hz, 5G, 0.75mm along X, Y, Z |
| КПД, % | 77% |
| Размеры | 22.00mm x 9.50mm x 12.00mm |
| Описание | 3W isolated DC-DC converter in SIP package |
| Тип выхода | single |
| Артикул | UWF1205S-3WR3 |
| Вх. фильтр | capacitance filter |
| Вых. мощность | 3W |
| Входное напряжение | 12V |
| Материал корпуса | Black plastic, UL94-V0 |
| Сертификация | EN/BSEN 62368-1 |
| Импульсное напряжение | -0.7 to 50VDC |
| Выходное напряжение | 5V |
| Метод охлаждения | свободная воздушная конвекция |
| Мин. КПД | 75% |
| Тип. КПД | 77% |
| Вых. ток | 600mA |
| Вых. напряжение | 5V |
| Устойчивость к импульсам | IEC/EN61000-4-5 line to line ±2kV perf. CriteriaB |
| Рег. нагрузки | ±1% |
| ЭМС излучение CE | CISPR32/EN55032 CLASSB/CLASSA |
| ЭМС излучение RE | CISPR32/EN55032 CLASSB/CLASSA |
| Макс. пульс. шум | 100mVp-p |
| Пульсации шум тип. | 60mVp-p |
| Напряжение запуска | 4.5V |
| Влажн. хранения | 5-95%RH |
| Выход 1, В | 5 |
| Напряжение изоляции | 3000VDC |
| Напр. изоляции | 3000VDC |
| Линейная регулировка | ±0.5% |
| Макс. импульсное напряжение | 50V |
| Диапазон входного напряжения | 4.5-36V |
| Макс. емкостная нагрузка | 1000µF |
| Диап. вх. напр. | 4.5V - 36V |
| Input voltage ratio | 8:1 |
| Макс. регулировка нагрузки | ±1% |
| Макс. емк. нагрузка | 1000µF |
| Частота перекл. | 300kHz |
| Сопр. изоляции | 1000MΩ |
| Точность напряжения макс. | ±3% |
| Точность напряжения мин. | ±1% |
| Типовая точность напряжения | ±1% |
| Ном. вх. напр. | 12V |
| Емк. изоляции | 40pF |
| Макс. линейная регул. | ±0.5% |
| Макс. емкостная нагрузка | 1000µF |
| Темп. коэф. | ±0.03%/°C |
| Тип упаковки | Tube (туба) |
| Отраженный пульсирующий ток | 50mA |
| Защита от КЗ | Continuous, self-recovery |
| Макс. ток х.х. | 16mA |
| Типовой входной ток без нагрузки | 8mA |
| Типовая изоляционная емкость | 40pF |
| Потр. без нагр. | 0.12W |
| Температура пайки штыря | +300°C for 10 seconds |
| Диап. темп. хр. | -55°C to +125°C |
| Макс. входной ток при полной нагрузке | 334mA |
| Типовой входной ток при полной нагрузке | 325mA |
| Диап. раб. темп. | -40°C to +105°C |
| Макс. защита от перегрузки | 300%Io |
| Мин. защита от перегрузки | 110%Io |
| Макс. время восст. | 500µs |
| Тип. время восст. перех. | 300µs |
| Отраж. пульс. ток тип. | 50mA |
| Описание (англ.) | Isolated Module DC DC Converter 1 Output 5V 600mA 4.5V~36V Input |
| Диапазон защиты от перегрузки по току | 110% - 300% Io |
| Отклонение переходной характеристики макс. | ±5% |
| Тип. отклонение перех. отклика | ±3% |
| Мин. защита от пониж. | 2.5VDC |
| Защита от пониж. напр. | 3.5V |
| Рабочая температура | -40°C to +105°C |
| Сопротивление изоляции | 1000MΩ |
