Диод защитный от перенапряжения - TVS (супрессор) 5В включение 17В ограничение 6VFQFPN
У поставщика
ПроизводительSTMicroelectronics
КатегорияУстройства защиты
У поставщиков
1 595 шт.
Норм. уп.: 3000
Цены поставщиков
Склад 13
В наличии:1 595 шт
Срок поставки: до недели
Норм. уп.: 3000
Минимальная партия: 46 шт
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 1 | 15,41 |
| от 127 | 13,73 |
| от 253 | 12,34 |
| от 506 | 11,27 |
| от 1 012 | 10,49 |
Описание

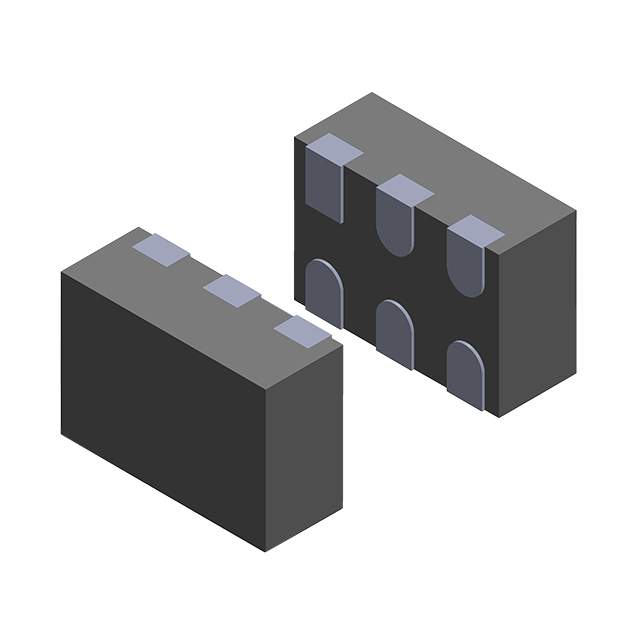

Защитный TVS-диод (супрессор) от STMicroelectronics. Выдерживает напряжение до 5 В, ограничивает импульс до 17 В. Компактный корпус 6-ВµQFN (1.45x1.0 мм) подходит для плотного монтажа. Применяется в портативной электронике и интерфейсах USB для защиты от электростатических разрядов.
Технические характеристики
| Шаг | 0.50mm |
| Тип монтажа | SMD |
| Соответствие | IEC 61000-4-2 level 4 |
| Применение | USB 2.0, Ethernet, video line protection, portable electronics |
| Тип упаковки | µQFN-6L |
| Корпус | 6-ВµQFN (1.45x1.0) |
| Esd rating air | ±15kV |
| Высота корпуса | 0.55mm typical |
| Ток утечки | 0.5µA max at 5V |
| Кол-во линий | 2 |
| Напряжение фиксации | 12V at 1A, 17V at 5A (8/20µs) |
| Напряжение пробоя | 6V at 1mA |
| Esd rating contact | ±15kV |
| Esd rating mil std | ±25kV |
| Размеры упаковки | 1.45mm x 1.00mm |
| Capacitance variation | 0.020pF |
| Capacitance io io 1mhz | 0.5 to 0.55pF |
| Capacitance io gnd 1mhz | 0.95 to 1.1pF |
| Температура пайки выводов | 260°C for 10s |
| Тип упаковки | Tape and Reel (лента в катушке) |
| Capacitance io io 240mhz | 0.35 to 0.4pF |
| Макс. темп. перехода | 150°C |
| Обратное напряжение | 5V |
| Capacitance io gnd 240mhz | 0.65 to 0.85pF |
| Диап. темп. хр. | -55°C to +150°C |
| Описание (англ.) | TVS DIODE 5VWM 17VC 6VFQFPN |
| Рабочая температура | - |
