Защита интерфейса USB от электростатических разрядов
У поставщика
ПроизводительSTMicroelectronics
КатегорияУстройства защиты
У поставщиков
67 178 шт.
Норм. уп.: 200
Цены поставщиков
Склад 13
В наличии:64 578 шт
Срок поставки: до недели
Норм. уп.: 3000
Минимальная партия: 54 шт
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 1 | 13,12 |
| от 448 | 11,82 |
| от 896 | 10,95 |
| от 1 792 | 10,18 |
| от 3 000 | 9,68 |
Склад 12
В наличии:2 600 шт
Срок поставки: до недели
Норм. уп.: 200
Минимальная партия: 3000 шт
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 1 | 16,56 |
| от 200 | 7,20 |
Описание

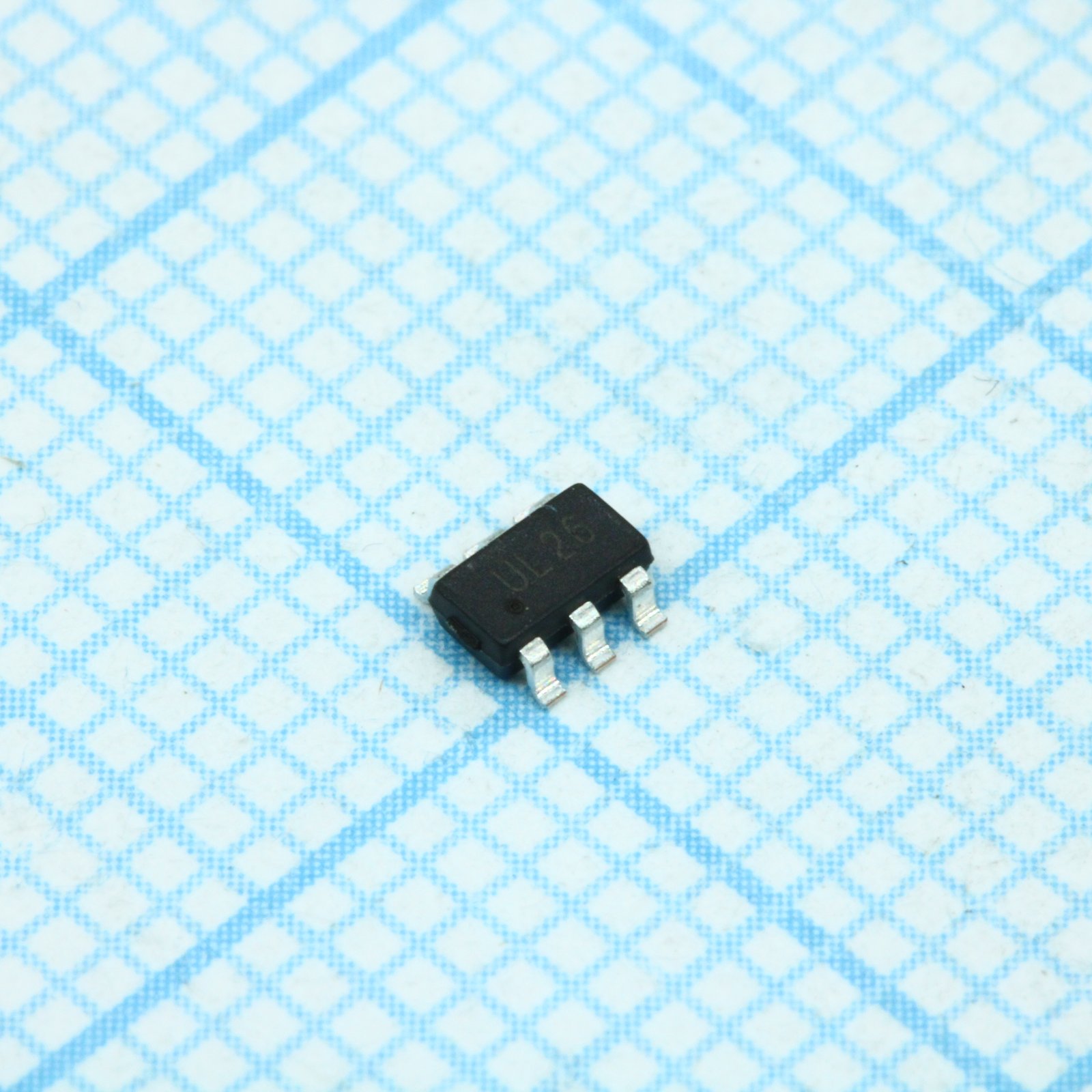

Защита интерфейса USB от электростатических разрядов от STMicroelectronics. Выполнена в компактном корпусе SOT23-6, рассчитана на напряжение до 5 В. Предназначена для защиты портов USB в бытовой электронике и компьютерной периферии.
Технические характеристики
| Тип | ESD protection |
| Корпус | SOT23-6L |
| Тип монтажа | SMD |
| Кол-во выводов | 6 |
| Соответствие | IEC 61000-4-2 level 4, RoHS |
| Применение | USB 2.0, Ethernet 10/100 Mb/s, SIM card protection, video line protection, portable electronics |
| Корпус | SOT23-6 |
| Макс. скорость передачи данных | 480 Mb/s |
| Прямое напряжение | 1.1 V at 10 mA |
| Package area max | 9 mm² |
| Напряжение пробоя | 6 V |
| ЭСР воздушный разряд | 15 kV |
| Max leakage current | 150 nA |
| Контактный разряд ЭСР | 8 kV |
| Температура пайки выводов | 260 °C |
| Max supply voltage vbus | 5.25 V |
| Typical leakage current | 10 nA |
| Тип упаковки | Tape and Reel (лента в катушке) |
| Артикул производителя | USBLC6-2SC6 |
| Max capacitance io to io | 1.7 pF |
| Max capacitance io to gnd | 3.5 pF |
| Диап. темп. хр. | -55 to +150 °C |
| Диап. раб. темп. | -40 to +125 °C |
| Typical capacitance io to io | 1.2 pF |
| Описание (англ.) | ESD Suppressor Diode Array Uni-Dir 5V 6-Pin SOT-23 T/R |
| Capacitance matching io to io | 0.04 pF |
| Clamping voltage at 1A 8 20us | 12 V |
| Clamping voltage at 5A 8 20us | 17 V |
| Typical capacitance io to gnd | 2.5 pF |
| Capacitance matching io to gnd | 0.015 pF |
| Рабочая температура | xInd |
