Разъем USB 2.0 тип С SMT 0.95мм монтаж в отверстие
У поставщика
ПроизводительGCT
У поставщиков
813 шт.
Норм. уп.: 800
Цены поставщиков
Склад 13
В наличии:813 шт
Срок поставки: до недели
Норм. уп.: 800
Минимальная партия: 8 шт
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 1 | 109,12 |
| от 38 | 102,18 |
| от 75 | 96,66 |
| от 149 | 91,82 |
| от 297 | 88,55 |
Описание

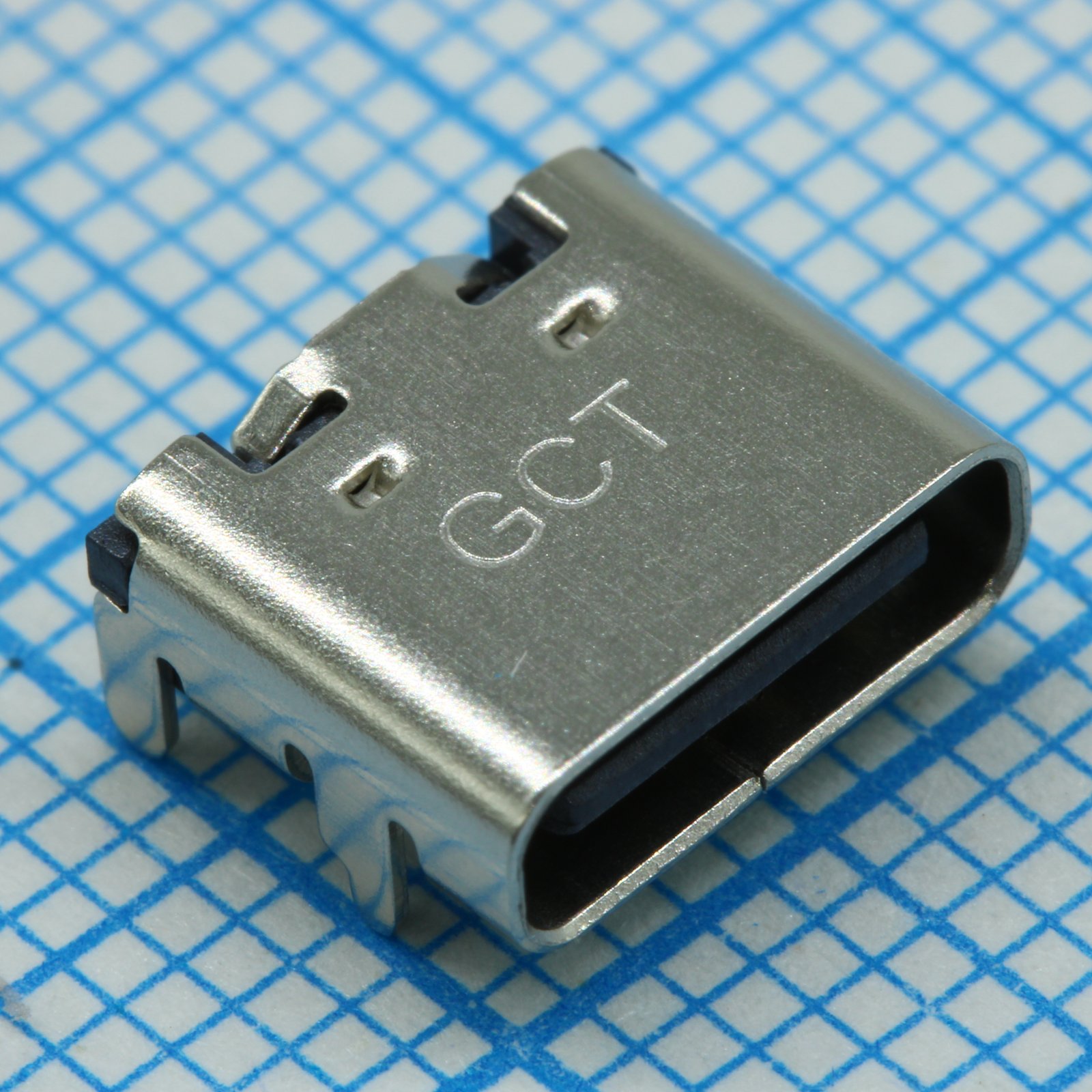

Разъем USB 2.0 тип C от GCT для поверхностного монтажа с высотой 0,95 мм и дополнительным креплением в отверстие. Обеспечивает надежное соединение в компактных устройствах. Подходит для портативной электроники, зарядных станций и промышленных контроллеров.
Технические характеристики
| Шкала | CC |
| Лист | 1/2 |
| Shell | GND |
| Pin a1 | GND First |
| Pin a4 | VBUS First |
| Pin a5 | CC1 Second |
| Pin a6 | Dp1 Second |
| Pin a7 | Dn1 Second |
| Pin a8 | SBU1 Second |
| Pin a9 | VBUS First |
| Pin b1 | GND First |
| Pin b4 | VBUS First |
| Pin b5 | CC2 Second |
| Pin b6 | Dp2 Second |
| Pin b7 | Dn2 Second |
| Pin b8 | SBU2 Second |
| Pin b9 | VBUS First |
| Pin a12 | GND First |
| Pin b12 | GND First |
| Product | USB4105-GF-A |
| Pcb edge | 1.85 Min |
| Ревизия | B3 |
| Упаковка | Tape & Reel |
| Кол-во выводов | 24 |
| Долговечность | 20000 cycles |
| Ширина катушки | W+0.5 |
| Описание | USB Type C Receptacle for USB 2.0, SMT Type, PCB Top Mount |
| Дата чертежа | 4th October 2019 |
| Mating force | 5 to 20 N |
| Ном. мощность | 240W |
| Reel dim 023 | 023 |
| Reel dim 340 | 340 |
| Underplating | 50µ" min Nickel All Over |
| Тип монтажа | SMT |
| Peeling angle | 165°~180° |
| Диаметр катушки | Ø330 |
| Дата редакции | 24/02/23 |
| Shell plating | 30µ" min Nickel |
| Unmated force | 6 to 20 N after test |
| Dimension 06 0 | 06.0 |
| Dimension 0 10 | 0.10 |
| Dimension 0 50 | 0.50 |
| Dimension 0 80 | 0.80 |
| Dimension 13 3 | 13.3 |
| Dimension 1 10 | 1.10 |
| Dimension 2 60 | 2.60 |
| Dimension 37 1 | 37.1 |
| Dimension 3 50 | 3.50 |
| Dimension 40 0 | 40.0±65.2 |
| Dimension 4 18 | 4.18 |
| Dimension 4 80 | 4.80 |
| Dimension 53 7 | 53.7 |
| Dimension 5 78 | 5.78 |
| Dimension 6 40 | 6.40 |
| Dimension 83 0 | 83.0 |
| Dimension 86 3 | 86.3 |
| Dimension 8 34 | 8.34+0.06/-0.02 |
| Dimension 8 64 | 8.64 |
| Dimension 8 94 | 8.94 |
| Способ монтажа | PCB Top Mount |
| Материал корпуса | Нержавеющая сталь |
| Ном. напряжение | 48V DC |
| Mating view max | 5.6 |
| Pcb layout 01 2 | 01.2 |
| Pcb layout 04 1 | 04.1 |
| Pcb layout 06 2 | 06.2 |
| Pcb layout 07 1 | 07.1 |
| Pcb layout 08 1 | 08.1 |
| Pcb layout 1 30 | 1.30 |
| Pcb layout 51 1 | 51.1 |
| Pcb layout 81 4 | 81.4 |
| Pcb layout 86 3 | 86.3 |
| Материал контакта | Медный сплав |
| Reels per carton | 10 |
| Описание | USB Connectors USB Type C,2.0, Rec,SMT, 0.95mmTH Shell Stakes,G/F,RA,Top Mnt,T&R |
| Dimension 2x 0 25 | 2x 0.25 |
| Dimension 2x 0 75 | 2x 0.75 |
| Dimension 2x 2 40 | 2x 2.40 |
| Dimension 4x 0 45 | 4x 0.45 |
| Mid plate plating | Прозрачный |
| Кол-во на катушке | 800 |
| Tape pocket depth | 2.00 |
| Tape pocket pitch | 16.00 |
| Tape pocket width | 4.00 |
| Current rating gnd | 6.25A collectively |
| Материал изолятора | LCP, UL 94V-0, Black |
| Mid plate material | Нержавеющая сталь |
| Pcb layout 2x 0 50 | 2x Ø0.50 |
| Pcb layout 2x 0 65 | 2x Ø0.65 |
| Pcb layout 2x 1 25 | 2x 1.25 |
| Pcb layout 2x 1 75 | 2x 1.75 |
| Pcb layout 4x 0 60 | 4x 0.60 |
| Pcb layout 4x 1 00 | 4x 1.00 |
| Pcb layout 8x 0 30 | 8x 0.30 |
| Shell stake length | 0.95mm |
| Current rating vbus | 5.00A collectively |
| Pcb layout 16x 0 20 | 16x 0.20 |
| Contact plating area | See Ordering Grid |
| Current rating a5 b5 | 1.25A |
| Pcb layout tolerance | ±0.05mm |
| Solder tails plating | Gold Flash |
| Сопр. изоляции | 100MΩ min |
| Раб. температура | -40°C to +85°C |
| Total quantity carton | 8000 |
| Contact plating option | 15 = 15µ" Gold |
| Shell stake length 060 | 0.60mm |
| Shell stake length 120 | 1.20mm |
| Тип упаковки | Tape and Reel (лента в катушке) |
| Contact plating standard | GF = Gold Flash |
| Shell stake length blank | 0.95mm |
| Unloaded section pockets | 20 Pockets |
| Current rating other pins | 0.25A per pin |
| Unloaded section quantity | 800 |
| Начальное сопротивление контакта | 40mΩ max |
| Описание (англ.) | USB Connectors USB Type C,2.0, Rec,SMT, 0.95mmTH |
| Contact resistance after test | 50mΩ max |
| Диэлектрическая прочность | 100V AC |
