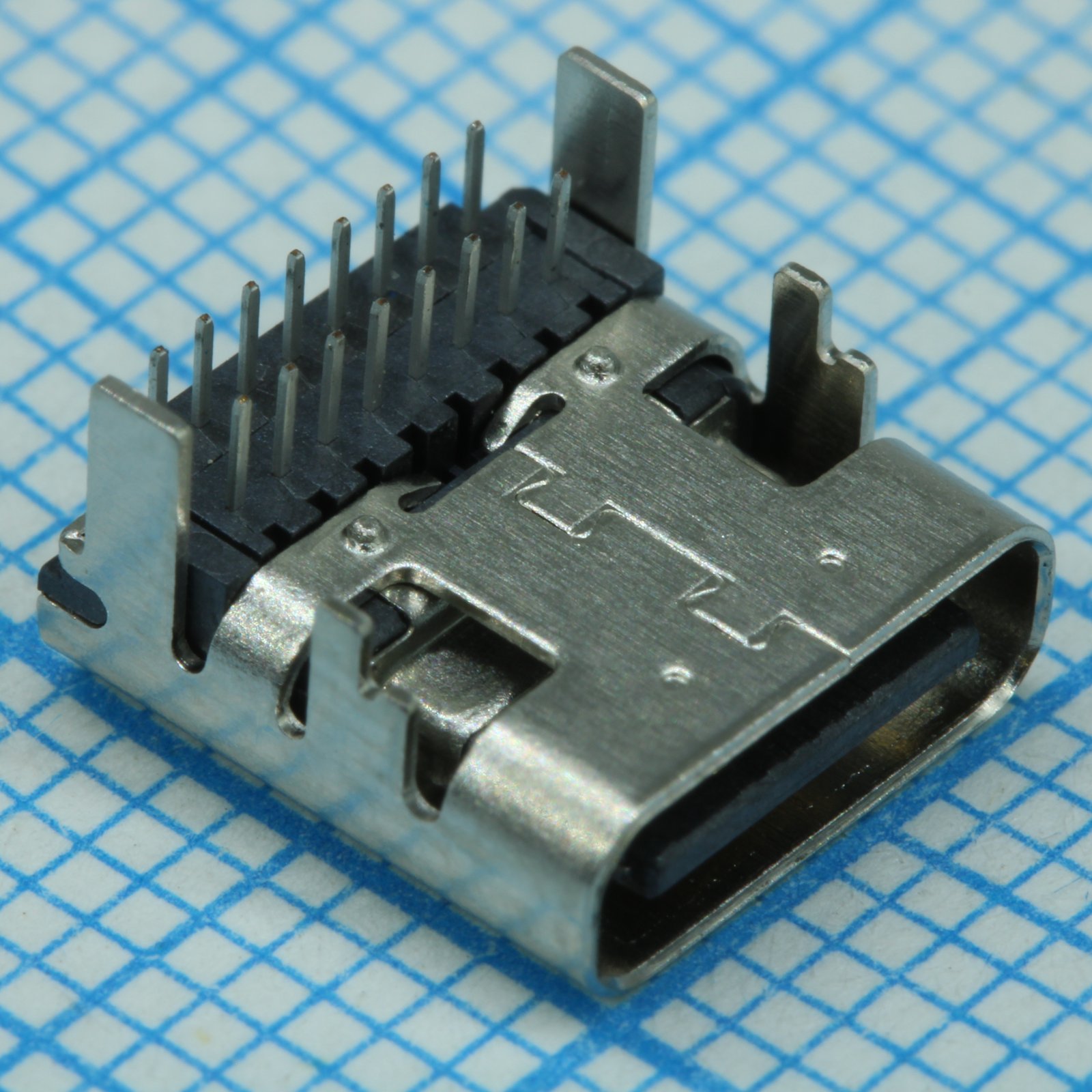

Разъем USB 2.0 тип С 16 контактов 20 В угловой / гнездо
У поставщика
ПроизводительGCT
КатегорияРазъёмы USB
У поставщиков
681 шт.
Норм. уп.: 700
Цены поставщиков
Склад 39
В наличии:681 шт.
Срок поставки: до недели
Норм. уп.: 700
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 1 | 132,94 |
| от 31 | 124,88 |
| от 51 | 120,42 |
| от 85 | 116,84 |
| от 142 | 113,90 |
Описание
Разъем USB 2.0 тип C от GCT — угловая розетка на 16 контактов. Работает при напряжении до 20 В постоянного тока. Компактный корпус и упаковка в ленте подходят для автоматизированного монтажа. Применяется в современной бытовой электронике и портативных устройствах.
Технические характеристики
| Gender | Receptacle |
| Features | Solder Retention Tab |
| Тип монтажа | Выводной |
| Ревизия | Rev B |
| Shielding | Shielded |
| Salt spray | 5±1% salt-solution, 35±2°C for 24 hours |
| Termination | Solder |
| Описание | USB Type C Receptacle, Through-hole, PCB Top Mount |
| Артикул | USB4085 |
| Ном. мощность | 240W |
| Mating Cycles | 20000 |
| Mounting Type | Through Hole, Right Angle |
| Паяемость | 95% of immersed area must show no voids, pin holes |
| Connector Type | USB-C (USB TYPE-C) |
| Specifications | USB 2.0 |
| Тип разъема | USB Type C Receptacle |
| Reflow process | Lead Free |
| Ном. напряжение | 48V DC |
| Number of Ports | 1 |
| Voltage - Rated | 48VDC |
| Mounting Feature | горизонтальная |
| Reflow soak time | 2-3 minutes |
| Temperature life | 105°C without applied voltage for 120 hours |
| Описание | CONN RCPT USB2.0 TYPE C 16+8POS |
| Долговечность циклов | 20000 cycles |
| Number of Contacts | 24 (16+8 Dummy) |
| Current rating gnd | 6.25A collectively for GND pins (A1, A12, B1, B12) |
| Current rating vbus | 5.00A collectively for VBUS pins (A4, A9, B4, B9) |
| Эл. прочность | 100V AC (RMS) for 1 minute |
| Current rating vconn | 1.25A for VCONN (A5/B5) |
| Mating force initial | 5N to 20N |
| Примечание | type C розетка угловая |
| Current Rating (Amps) | 5A |
| Operating Temperature | -40°C ~ 85°C |
| Сопр. изоляции | 100 MΩ Min |
| Reflow time above 217c | 60s |
| Reflow time above 230c | 50s |
| Reflow time above 250c | 5s |
| Reflow cooling gradient | -5°C/s max |
| Пиковая темп. оплавления | 255°C (-0/+5°C) |
| Reflow preheat gradient | 2.5°C/s |
| Vibration discontinuity | longer than 1 microsecond |
| Тип упаковки | Tape and Reel (лента в катушке) |
| Current rating other pins | 0.25A per pin |
| Диап. раб. темп. | -40°C to +85°C |
| Vibration contact resistance | 50mΩ max |
| Описание (англ.) | 16 Position 20 VDC USB Type C Right Angle USB 2.0 |
| Durability contact resistance | 50mΩ max |
| Durability dielectric strength | no breakdown |
| Unmating force up to 30 cycles | 8N to 20N |
| Thermal shock temperature range | -55°C to +85°C |
| Contact current rating temp rise | shall not exceed 30°C at the outside surface of the shell |
| Temperature life preconditioning | 105°C without applied voltage for 72 hours |
| Thermal shock contact resistance | 50mΩ max |
| Unmating force after 20000 cycles | 6N to 20N |
| Four axis continuity discontinuity | longer than 1 microsecond |
| Low level contact resistance initial | 40mΩ max |
| Mixed flowing gas contact resistance | 50mΩ max |
| Plug side latch to ground resistance | 0.5 Ω maximum |
| Thermal disturbance contact resistance | 50mΩ max |
| Cyclic temperature humidity contact resistance | 50mΩ Max |
| Количество контактов | 24 |
| Напряжение, В | 48 |
| Ток, А | 5 |
