Документация

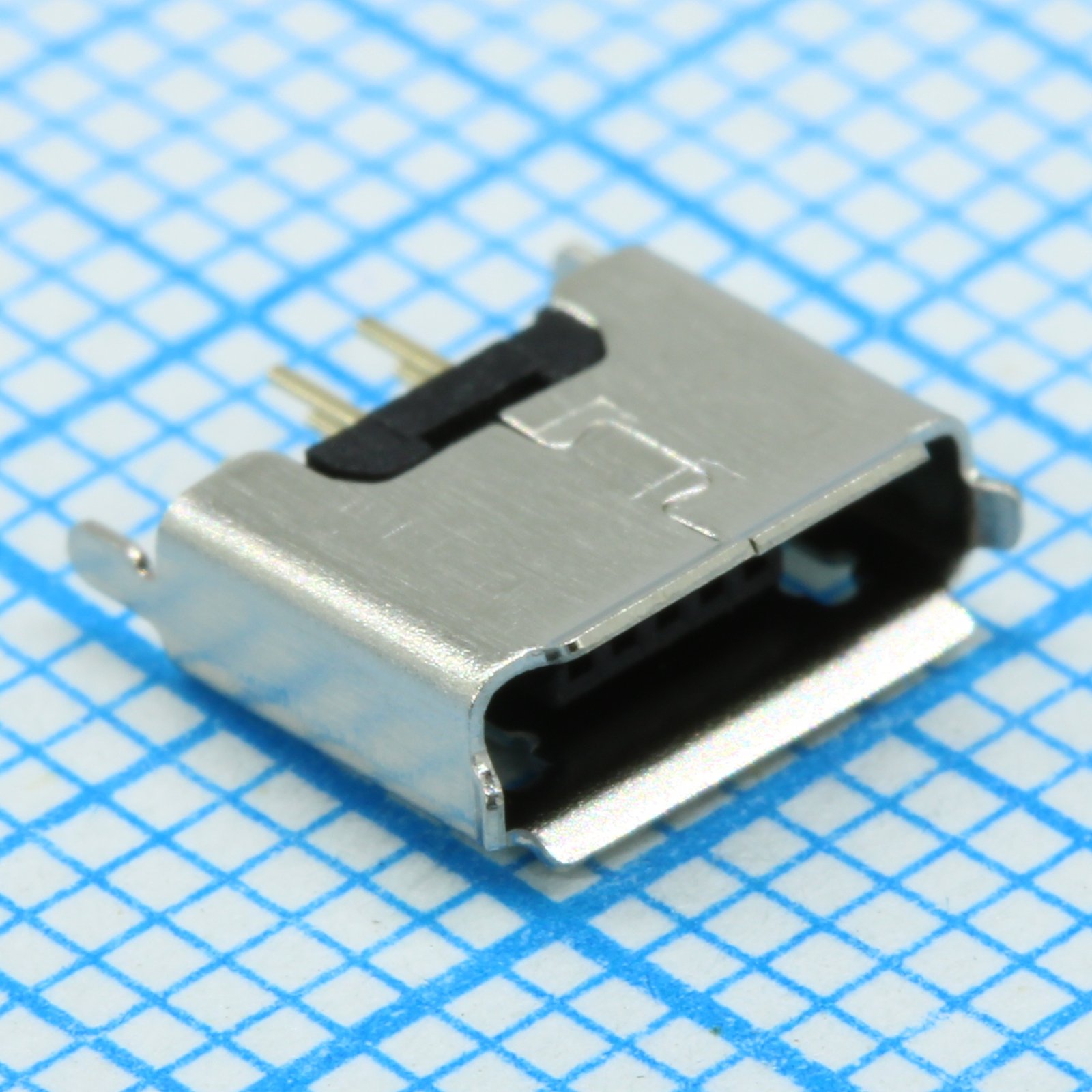

USB3105-30-A
У поставщика
ПроизводительGCT
КатегорияРазъёмы USB
У поставщиков
1 650 шт.
Норм. уп.: 1500
Цены поставщиков
Склад 39
В наличии:1 450 шт.
Срок поставки: до недели
Норм. уп.: 1500
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 1 | 69,00 |
Склад 13
В наличии:200 шт
Срок поставки: до недели
Норм. уп.: 2500
Минимальная партия: 10 шт
| Кол-во, шт. | Цена, ₽ |
|---|---|
| от 1 | 77,06 |
| от 10 | 75,44 |
| от 20 | 73,20 |
| от 39 | 69,78 |
| от 77 | 65,17 |
Описание
USB-коннектор USB3105-30-A от GCT выполнен в компактном корпусе для поверхностного монтажа. Поставляется в упаковке Tape and Reel, что удобно для автоматизированной сборки. Подходит для применения в портативной электронике и промышленных интерфейсах.
Технические характеристики
| Gender | Receptacle |
| Корпус | Micro USB Receptacle, Type AB, 5 Pin, TH, Vertical |
| Тип монтажа | THT |
| Shielding | Shielded |
| Кол-во выводов | 5 |
| Вибрация | 10-55-10 Hz, 1.52mm amplitude, 2 hours each of 3 mutually perpendicular planes |
| Salt spray | 35±2°C, 5±1% salt, 48 hours |
| Termination | Solder |
| Ориентация | вертикальная |
| Артикул | USB3105-30-A |
| Название продукта | Micro USB Receptacle, Type AB, 5 Pin, TH, Vertical, with Through Hole Shell Stakes |
| Mating Cycles | 10000 |
| Mounting Type | Through Hole |
| Испытание на влажность | 40°C, 90~95% RH, 168 hours |
| Паяемость | 95% solder coverage minimum, solder pot temperature 265±5°C, 5 seconds |
| Термоудар | -55°C to +85°C, 10 cycles |
| Connector Type | USB - micro AB |
| Specifications | USB 2.0 |
| Ном. напряжение | 30V |
| Number of Ports | 1 |
| Voltage - Rated | 30V |
| Operation speed | 12.5mm/min |
| Mounting Feature | вертикальная |
| Base part number | USB3105 |
| Durability speed | 500 cycles/hour automatic or 200 cycles/hour manual |
| Mating force max | 35N |
| Mechanical shock | 30Gs, half-sine, 11ms, 18 shocks |
| Temperature life | +85°C, 500 hours |
| Описание | MICRO A/B SKT, VERTICAL, TH, 30" |
| Долговечность циклов | 10000 |
| Number of Contacts | 5 |
| Unmating force max | 25N |
| Current Rating (Amps) | 1A, 1.8A |
| Operating Temperature | -55°C ~ 85°C |
| Макс. сопротивление контакта | 30mΩ |
| Тип упаковки | Tape and Reel (лента в катушке) |
| Unmating force final min | 8N |
| Current rating power pins | 1.8A (Pins 1, 5) |
| Мин. сопротивление изоляции | 1000MΩ |
| Current rating signal pins | 1.0A (Pins 2, 3, 4) |
| Unmating force initial min | 10N |
| Диап. раб. темп. | -55°C to +85°C |
| Диэлектрическая прочность | 100V AC, 1 minute, leakage 0.5mA max |
| Resistance to soldering heat reflow | Pre-soak 85°C/85% RH 168 hours; Preheat 150~180°C 90+30 seconds; Heat 230°C min 30+10 seconds; Peak 260+0/-5°C 20~40 seconds; 3 cycles |
| Low signal level contact resistance test | 20mV Max open circuit at 100mA Max |
| Resistance to soldering heat solder iron | 350±10°C, 3±1 seconds |
